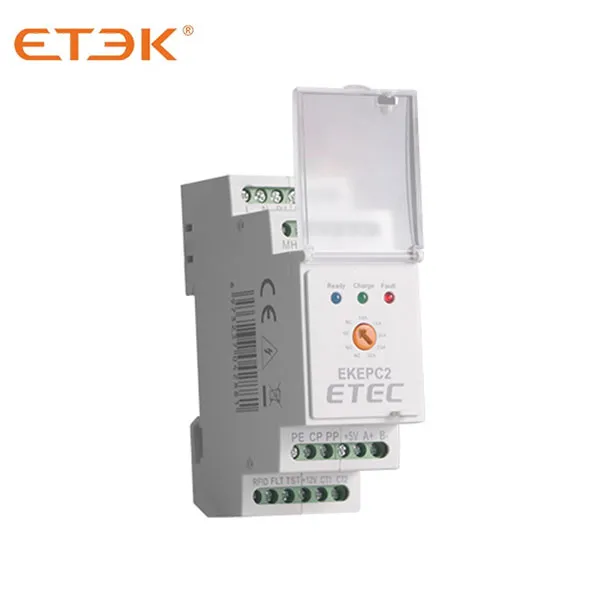

EKEPC2 Mode 3 EV Charge Controller Unidade de controle para uso em ponto de carregamento privado ou caixa de embutir

O controle da comunicação do processo de carregamento CA do veículo elétrico está em conformidade com os padrões IEC 61851 ou SAEJ1772. Em conformidade com os requisitos de instalação DIN EN60715. A saída do relé é usada para conectar o contator CA que liga/desliga a carga.

Informe-se AGORA PDF

EKEPC2 Mode 3 EV Charge Controller Unidade de controle para uso em ponto de carregamento privado ou caixa de embutir

Informe-se AGORA PDF

Perfil do produto

A inteligência de uma estação de carregamento CA ou de uma infraestrutura de carregamento CA é amplamente determinada pelo controlador de carga usado. Um controlador de carregamento inteligente tem como principal tarefa controlar e monitorar o processo de carregamento de um veículo elétrico.

ETEK Electric, de acordo com o IEC 61851 ou SAEJ1772 (modo 3 de carregamento), produzido controlador de carga EKEP2-C/S EV Unidade de controle especialmente projetada para uso em pontos de carregamento privados ou caixas de embutir, adequado para todos os veículos elétricos padrão que são carregados por meio de um cabo de carregamento tipo 2 ou tipo 1. A unidade de controle do controlador EV Charge suporta um ponto de carregamento. Se você deseja usar uma tomada de carregamento ou um cabo conectado permanentemente, é compatível.

O design compacto do controlador é perfeito para configurar uma caixa de embutir compacta para usuários particulares. Os componentes integrados tornam-no ainda mais compacto e economizador de espaço.

(1) Indicação da capacidade máxima de carregamento 10A, 16A, 20A, 25A, 32A, através do seletor interno (a configuração padrão de fábrica é 32A)

(2) "C" para a versão com cabo e "S" para a versão com tomada (sem cabo).

Observação:
1. O EKEPC2 é uma comunicação Modbus-RTU RS485, não pode se conectar à internet, podemos através da comunicação RS485 (A+, B-) com comandos de leitura ou gravação do controlador para o carregador.

2.As funções adicionais do controlador incluem: módulo de conexão de cartão IC sem contato, módulo de detecção de vazamento DC (RCMU), gerenciamento DLB, dispositivo de bloqueio de plugue, botão externo de parada de emergência, etc. Consulte o diagrama de fiação para a fiação dessas funções . Estas funções devem ser OBSERVADAS ao fazer o pedido.

Dados técnicos

regras de nomenclatura

especificação de função

Dados técnicos
Especificação modelo
EKEPC2-C/S
Tensão operacional
AC230V±10%50Hz
Saída do sinal PWM
10A,16A,20A,25A,32A,63A
Contator CA de controle de saída
contatos passivos
Função de conexão adicional (opcional)
1.Modo de monitoramento de vazamento RCMU (0-20mA/0-200mA) 2. Cartão IC sem contato 3.Modo de equilíbrio de corrente DLB 4. Modo de acesso ao sensor de corrente (DC+12V Saída 0-5V) 5. Com display LCD
Função de comunicação (opcional) 1 via RS485 (Modbus-RTU)/RS232
Tensão auxiliar de saída
DC12V/100mA、DC5V/100mA
Temperatura ambiente -40℃ ~+50℃
Umidade ≤85%
grau IP
IP22
Método de resfriamento Resfriamento natural
Método de instalação
trilho DIN padrão
Peso
40g
Indicação de capacidade de carga máxima 10A, 16A,20A,25A,32A, através do seletor interno.

Status da conexão do controlador

Não. código do estado Cor do LED Estado do LED PE、CP、PP estado estado do controlador Observação
0 k Vermelho 5 Hz piscando A autodetecção de energia falhou Falha-1# A autoverificação de energia falhou!
Por favor, ligue a energia novamente!
1 A Azul 1 Hz piscando Desconexão do PC Preparar
2 EU Azul 2 Hz piscando Aguardando cartão lC RFID em espera
3 B Azul Estabilização CP conectar ao diodo + 2.7kΩ Conectado
4 B Azul Estabilização CP conectar ao diodo + 1,3kΩ Conectado
5 C Verde clareamento verde CP conecta ao diodo + 2,7kΩ conexão paralela 1,3kΩ Carregando
6 D Vermelho Estabilização CP conecta ao diodo + conexão paralela 2,7kΩ conexão paralela 1,3kΩ 270R
Ou CP conecte ao diodo + 270R
Ou CP conecte ao diodo + 270R conexão paralela 2,7kΩ
Ou CP conecte ao diodo + 270R conexão paralela 1,3kΩ
Falha-2# Precisa de Ventilação!
7 F Vermelho 1 Hz piscando Curto-circuito da linha CP com linha PE Falha-3# Curto-circuito CP-PE!​​​​​ Verifique a linha CP
8 H Vermelho 5 Hz piscando RCMU ocorre corrente residual ou falha na detecção automática Falha-4# Vazamento de RCMU ou falha de auto-inspeção
9 E Vermelho 2 Hz piscando Curto-circuito do diodo (Requisito aguardando o CP desconectado) Falha-5# Falha do Soquete de Carga EV
10 G Azul+Vermelho 2 Hz piscando Desconexão da linha PP Falha-6# Fio PP SPLIT, verifique a linha PP
11 J Vermelho+Verde+Azul 2 Hz piscando Bloqueio eletromagnético falhou Falha-7# Bloqueio Eletrônico Desativado
12 eu Azul 5 Hz piscando Falha no cartão IC Falha-8# O cartão RFID não é válido
13 M Vermelho+Verde 1 Hz piscando Sobrecarga do circuito, modo DLB ativado Falha--9# Sobrecarga do circuito, modo DLB ativado

Procedimento de carregamento do controlador

1. Depois de conectado na tensão de trabalho, o controlador começa a inicializar (procedimento de autodetecção no módulo RCMU) e realizar a função de autodetecção (ciclo de LED piscando), aguardando a conexão do carro. O controlador aguarda o cabo de carregamento e a conexão do veículo (estado A), e o LED fica piscando na luz azul, e esse processo requer cerca de 6s de espera. Se este controlador conectar o cabo correspondente (status B), o LED se torna uma luz azul estável (e abre o interruptor de bloqueio eletromagnético).
2. Após a ligação do plugue de carregamento, e se o veículo estiver no estado C, o controlador mantém o P1/P2 fechado (carregador conectado), o LED fica verde estável e o EV entra no modo de carregamento. Se o status do display D (requer ventilação), porque o controlador não tem a função de dissipação de calor, o controlador liga o P1/P2 (carregador desligado) simultaneamente (fecha o interruptor de bloqueio eletromagnético), o intertravamento do cabeçote falha e o controlador gira fora do programa de carregamento, o LED fica vermelho estável.

aplicativo de função

Descrição do terminal do controlador

Descrição da função do terminal

Não.
Marca
Função
Especificação
1 eu
linha viva
Fonte de alimentação de trabalho do produto: AC230V±10%50Hz
2 N
linha neutra
3 P1
Bobina de relé A1
Contator CA conectado à carga de conexão da estação de carregamento
4 P2
Bobina de relé A2
5 Facebook
Refletir o sinal do bloqueio eletromagnético
Este é o sinal de feedback na fechadura eletromagnética diretamente para o terminal de saída de contato passivo da fechadura eletromagnética
6 Facebook
7 LK+
Tensão positiva de bloqueio eletromagnético

Fornece tensão de pulso positiva e negativa de bloqueio eletromagnético, ciclo de trabalho de pulso de saída (1:3) e capacidade máxima de condução de saída de pulso total de 500ms

8 LK-
Bloqueio eletromagnético tensão negativa
9 0V
terminal terrestre
Luz indicadora externa, capacidade de unidade DC5V/10mA
10 VERMELHO
LED vermelho
11 GRE
LED verde
12 BLU
LED azul
13 CI
Sinal de entrada controlado por cartão IC
O sinal do módulo de leitura de cartão IC externo sem contato, entrada é sinal de tensão TTL, DC 3,3 V/5 V
14 FLT
Sinal de falha RCMU (DC3.3V/5V), terminal de saída
Quando o controlador detecta este sinal final, o que significa esta falha de linha (incluindo sinal de vazamento ≥DC6mA), o controlador cortará o overmantel de carregamento. Este sinal de falha foi resolvido, o controlador retomará automaticamente o estado de carregamento.
15 TST
Sinal de teste RCMU (DC3.3V/5V), o terminal de entrada
O controlador emite o sinal de teste antes de cada carregamento, usando para verificar se o funcionamento do RCMU está normal
16 +12V
+12V Fonte de Alimentação
Saída de alimentação DC +12V/100mA
17 CT1
transformador de corrente
Quando o controlador requer a função DLB, ele requer conexão com o sinal do transformador de corrente, o sinal é: AC0-1.0V/0-50A. Esta função pode equilibrar dinamicamente a carga de energia, ajustar a saída no tempo, controlar a corrente de carga e proteger a segurança da linha de alimentação.
18 CT2
19 EDUCAÇAO FISICA
Fonte de energia
terminal terrestre
20 CP
Conectar ao veículo CP
Conexão de comunicação com veículo elétrico, saída de onda PWM
21 PP
Identificação da corrente do cabo de carregamento
Quando esta extremidade é uma estação de carregamento do tipo soquete, ela identifica a especificação atual do cabo de carregamento
22 +5V
Fonte de alimentação de +5V
Fornecer saída de energia DC5V/100mA
23 A+
A+ para comunicações RS485
Pode se comunicar com equipamentos RS485. O padrão de comunicação está em conformidade com o modo escravo Modbus-RTU. Taxa de transmissão:38400, N,8,1número do endereço padrão:255(endereço de transmissão) Consulte a Tabela A para obter detalhes
24 B-
B- para comunicações RS485

Descrição da comunicação RS485

Modelo Modbus-RTU, taxa de transmissão: 38400, fixo, endereço: 1-255 padrão: 255 (endereço de transmissão)

Registre o número do endereço

Descrição dos dados (proteção contra falha de energia)

Leia e escreva

Tipo de dados

Padrões

100

Número do endereço do dispositivo

Leia e escreva

inteiro de 16 bits

255

101

Corrente inicial máxima DLB

Leia e escreva inteiro de 16 bits 9000
102

Corrente máxima DLB (100,00A)

Leia e escreva inteiro de 16 bits 10000
103

Corrente de referência: taxa de transformação DLB/corrente (100,00A)

Leia e escreva inteiro de 16 bits 10000
104

Entrada do valor de calibração atual de referência

Leia e escreva inteiro de 16 bits 1270
105

Taxa de transformação de corrente da pilha de carregamento 50-200A

Leia e escreva inteiro de 16 bits
106

Correção do valor atual da pilha de carregamento 0-100,0A

Leia e escreva inteiro de 16 bits
107

Correção do valor da tensão da pilha de carregamento 0-500,0V

Leia e escreva inteiro de 16 bits
108

Correção do valor de potência da pilha de carregamento 0-22000W

Leia e escreva inteiro de 16 bits
109

Ciclo de trabalho PWM de saída máxima da pilha de carga

Leia e escreva inteiro de 16 bits 90%
110

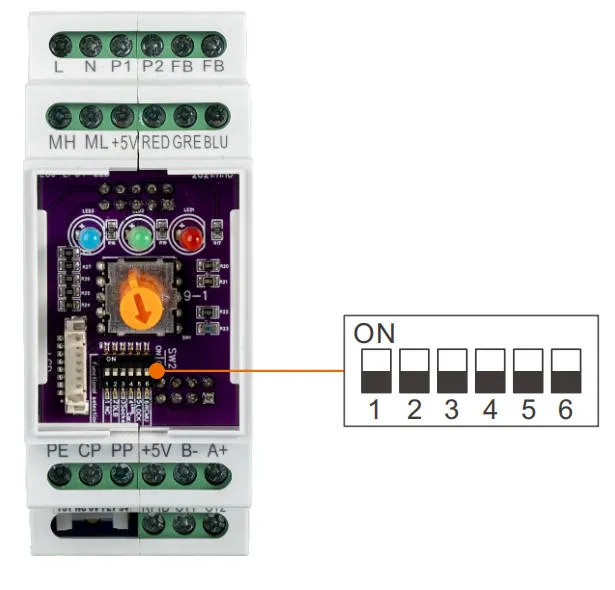

Seleção da função RCMU 0 desabilitada 1 habilitada, outros valores são selecionados pelo interruptor DIP

Leia e escreva inteiro de 16 bits 3
111

Seleção da função RFID 0 desabilitada 1 habilitada, outros valores são selecionados pelo interruptor DIP

Leia e escreva inteiro de 16 bits 3
112

Seleção da função de bloqueio 0 desativado 1 ativado, outros valores são selecionados pelo interruptor DIP

Leia e escreva inteiro de 16 bits 3
113

Seleção da versão da função do cabo 0 desabilitar 1 habilitar, outros valores são selecionados pelo interruptor DIP

Leia e escreva inteiro de 16 bits 3
114

Seleção de função DLB 0 desabilitar 1 habilitar, outros valores são selecionados pelo interruptor DIP

Leia e escreva inteiro de 16 bits 3
115

Parâmetro de controle PID P de DLB

Leia e escreva inteiro de 16 bits 100
116

Parâmetros de controle PID de DLB I

Leia e escreva inteiro de 16 bits 1
117

Parâmetro de controle DLB PID D

Leia e escreva inteiro de 16 bits 100
118-119

Número de ID do controlador de até 9 dígitos

Leia e escreva

inteiro de 32 bits

120-139

poupar

Leia e escreva
140

Versão do software

Somente leitura

inteiro de 16 bits 1002
141

Status de trabalho atual: Status correspondente 0-13

Somente leitura inteiro de 16 bits
142

Valor PWM da especificação do cabo

Somente leitura inteiro de 16 bits
143

Status RCMU 00 Não selecionado 01 Operação normal 02 Falha na autoverificação 03 Há vazamento no circuito de carga

Somente leitura inteiro de 16 bits
144

Status do RFID 00 não selecionado 01 Cartão IC não operacional 02 Cartão IC fechado 03 Cartão IC aberto

Somente leitura inteiro de 16 bits
145

Status de bloqueio 00 não selecionado 01 bloqueado 02 desbloqueado 03 falha

Somente leitura inteiro de 16 bits
146

A corrente, a casa decimal é determinada pelo valor da corrente de referência

Somente leitura inteiro de 16 bits
147

Valor atual da pilha de carregamento 0-200,0A

Somente leitura inteiro de 16 bits
148

Valor da tensão atual da pilha de carga 0-500,0V

Somente leitura inteiro de 16 bits
149

Valor de potência atual da pilha de carregamento 0-22000W

Somente leitura inteiro de 16 bits
150

Valor de calibração AD valor da corrente de referência

Somente leitura inteiro de 16 bits
151

O ciclo de trabalho PWM correspondente à corrente definida pela chave rotativa

Somente leitura inteiro de 16 bits
152

Ciclo de trabalho PWM de saída atual

Somente leitura inteiro de 16 bits
153-160

poupar

Somente leitura inteiro de 16 bits

Dimensões

Diagrama do circuito de aplicação

Dimensão total (mm)
