● Norma: IEC60947-3
● Design compacto
● Corrente nominal: 16-40A
● Operação frontal com três posições estáveis I-O-II
● Desligado na posição intermediária
● Pode ser montado com outros produtos, como disjuntores miniatura (MCB), disjuntores diferenciais residuais (RCCB) e isoladores, no quadro de distribuição.
● Montagem fácil em trilho DIN com encaixe rápido
● Certificados: CE, CB

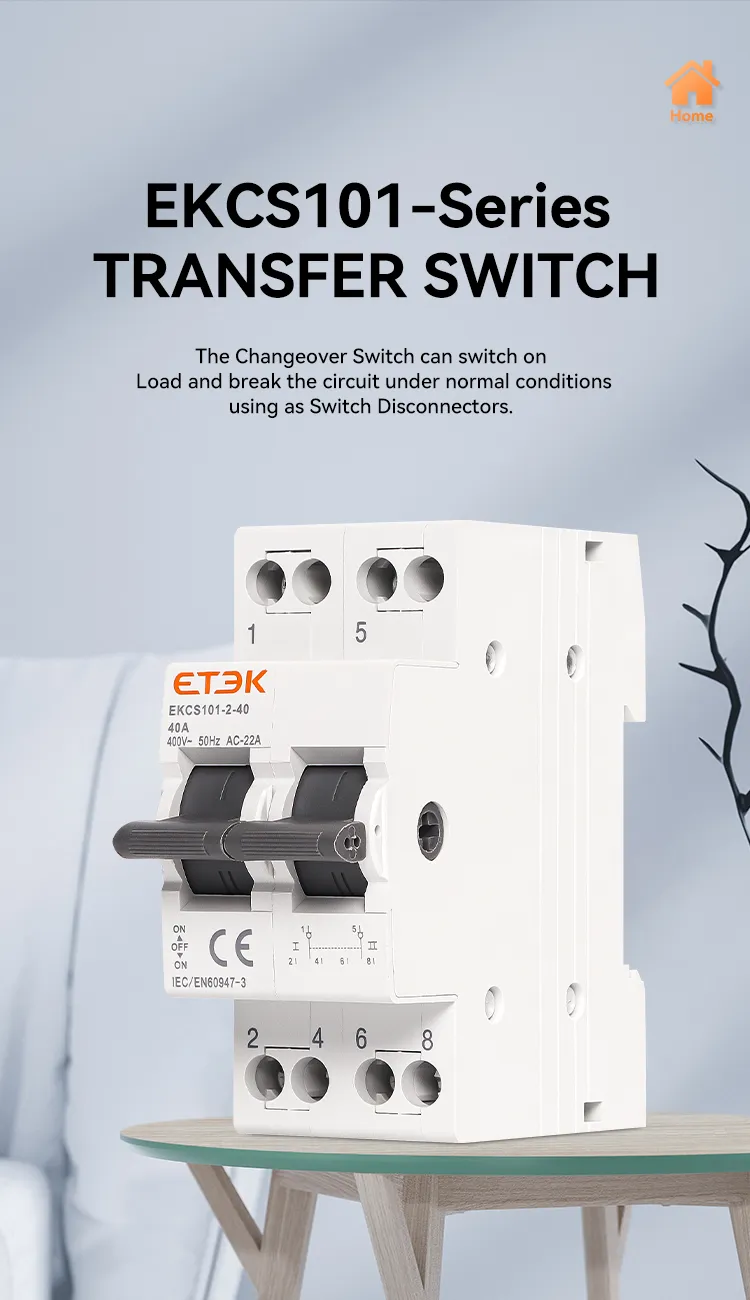

A chave de comutação é projetada para transferir a eletricidade de uma residência ou empresa da rede elétrica comercial para um gerador local quando ocorre uma interrupção no fornecimento de energia. Também conhecidas como chaves de transferência, elas se conectam diretamente ao gerador, à rede elétrica comercial e à residência.
A chave seccionadora de conversão de energia dupla EKCS101 para montagem em trilho possui quatro funções: ligar, desligar, conversão e isolamento. Ela permite ligar e desligar livremente duas cargas conectadas por um grupo de linhas ou duas fontes de alimentação. Utilizada para ligar/desligar e alternar entre cargas, é instalada em trilho DIN padrão (35×7,5). A carcaça é feita de PA66 moldado por injeção, com alta resistência à chama, sendo um produto ideal para comutação, abertura e fechamento em equipamentos e circuitos industriais. A corrente máxima suportada é de 40A, e sua instalação e fiação no trilho guia são práticas e seguras.

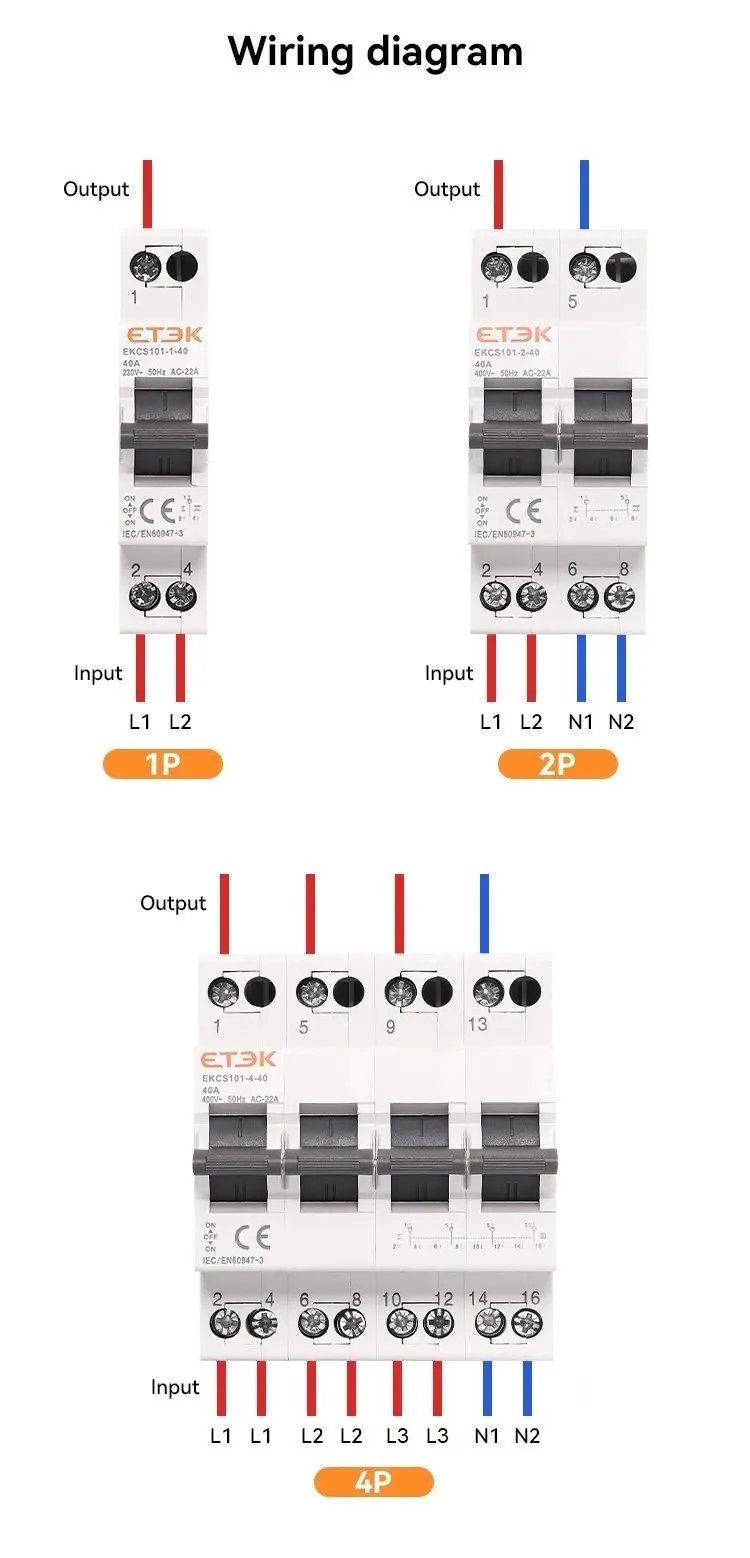

1. Quando a alavanca atinge a posição I: 1.5 e 2.6 estão conectados.
2. Quando a alavanca atinge a posição II: 1.5 e 4.8 estão conectados.
3. Quando a alavanca está na posição intermediária: ambos os grupos estão desconectados.

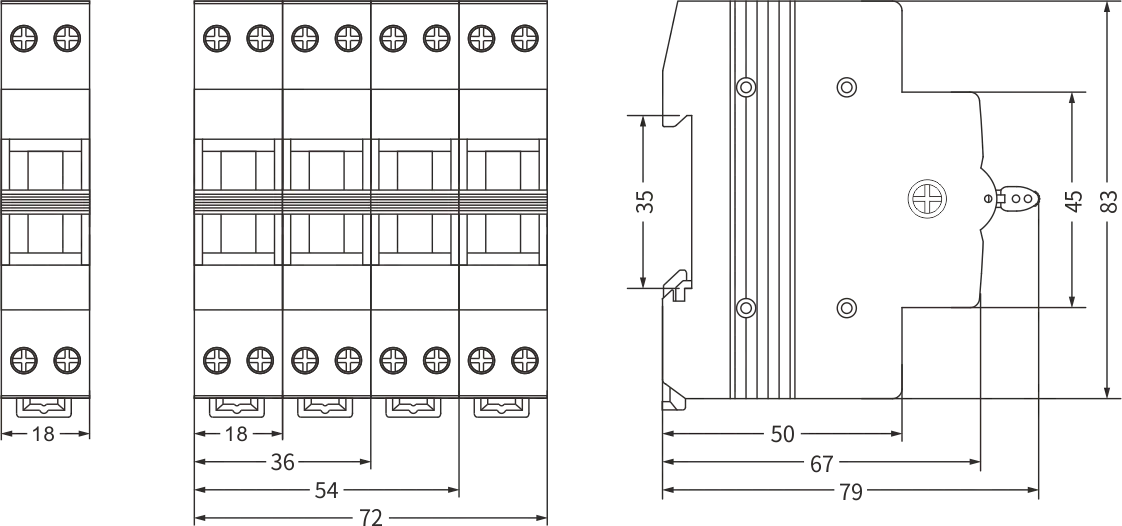

| Tensão nominal | 240/415V~ |
| Corrente nominal | 16,25,32,40A |
| Frequência nominal | 50/60Hz |
| Número de polos | 1,2,3,4P |
| Categoria de utilização | AC 22A |
| Formulário de contato | I-0-II |
| Vida útil elétrica | 1500 ciclos |
| Vida Mecânica | 8500 ciclos |
| Grau de proteção | IP20 |
| Temperatura ambiente | -5℃...40℃ |
| Tamanho do terminal/cabo | 16mm² |
| Montagem | Na norma DIN EN60715 (35 mm) por meio de dispositivo de encaixe rápido. |
| Poles | Reference No. | Specification |
| 1P | EKCS101-1-16 | Modular Changeover Switch 1-0-2 1P 16A |
| EKCS101-1-25 | Modular Changeover Switch 1-0-2 1P 25A | |
| EKCS101-1-32 | Modular Changeover Switch 1-0-2 1P 32A | |
| EKCS101-1-40 | Modular Changeover Switch 1-0-2 1P 40A | |

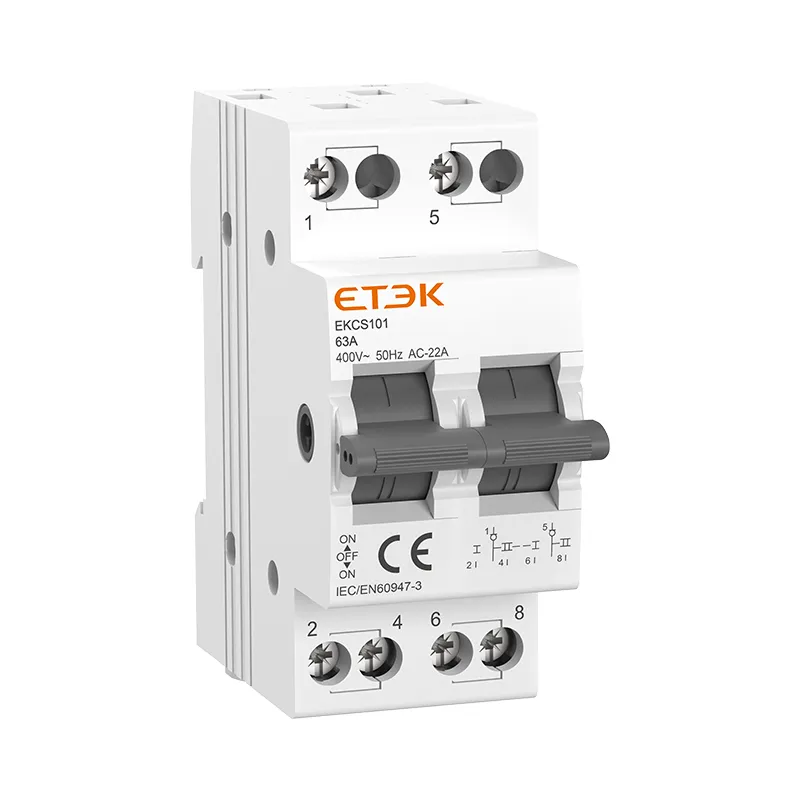

| 2P | EKCS101-2-16 | Modular Changeover Switch 1-0-2 2P 16A |
| EKCS101-2-25 | Modular Changeover Switch 1-0-2 2P 25A | |
| EKCS101-2-32 | Modular Changeover Switch 1-0-2 2P 32A | |
| EKCS101-2-40 | Modular Changeover Switch 1-0-2 2P 40A | |

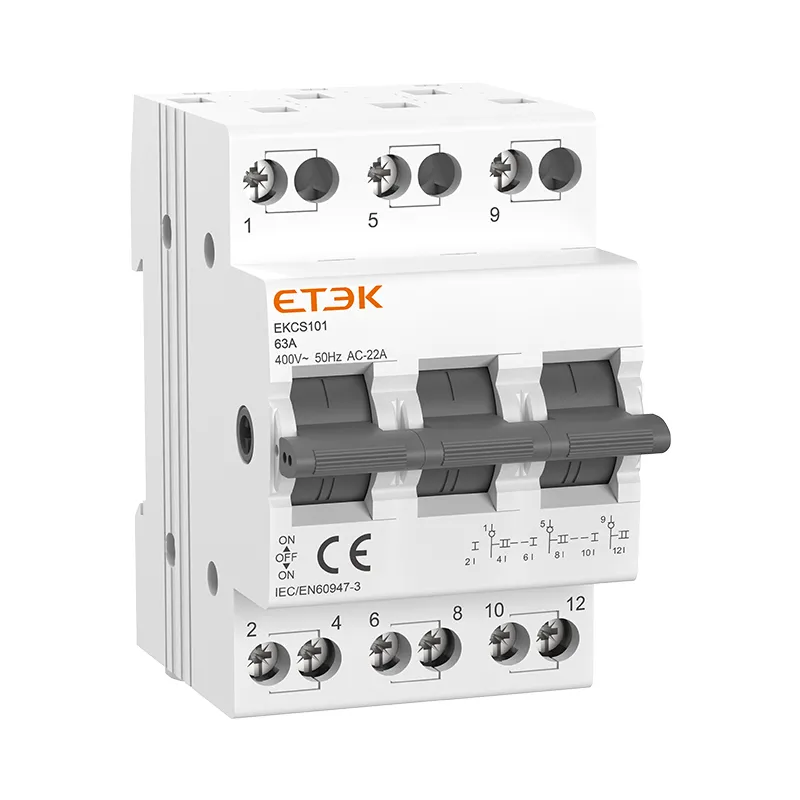

| 3P | EKCS101-3-16 | Modular Changeover Switch 1-0-2 3P 16A |
| EKCS101-3-25 | Modular Changeover Switch 1-0-2 3P 25A | |
| EKCS101-3-32 | Modular Changeover Switch 1-0-2 3P 32A | |
| EKCS101-3-40 | Modular Changeover Switch 1-0-2 3P 40A | |

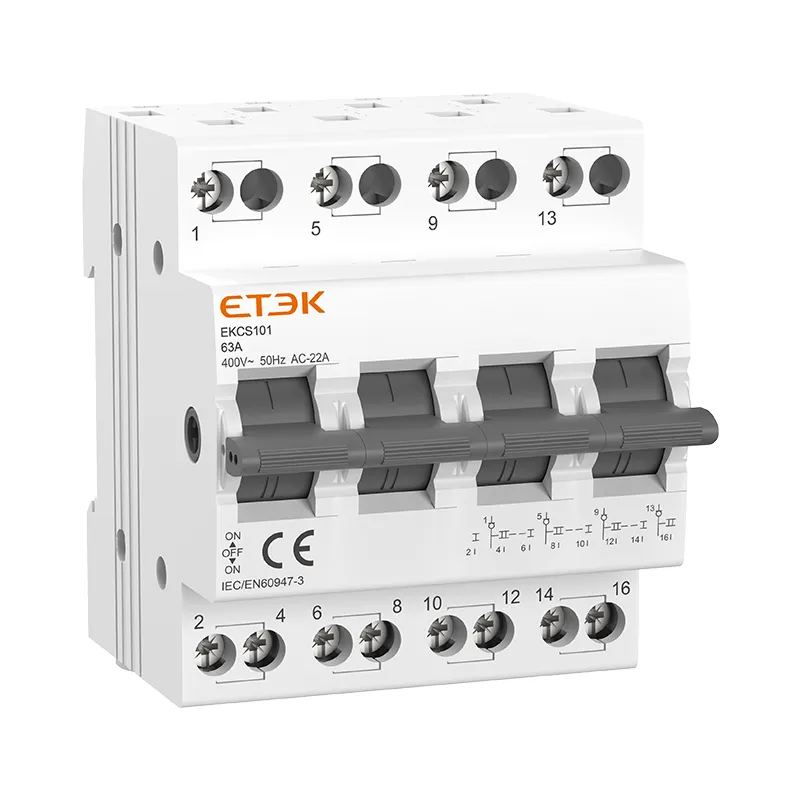

| 4P | EKCS101-4-16 | Modular Changeover Switch 1-0-2 4P 16A |
| EKCS101-4-25 | Modular Changeover Switch 1-0-2 4P 25A | |
| EKCS101-4-32 | Modular Changeover Switch 1-0-2 4P 32A | |
| EKCS101-4-40 | Modular Changeover Switch 1-0-2 4P 40A |
