Soluções de RCD do tipo B

A ETEK Electric concebe e fabrica disjuntores diferenciais (RCD) do tipo B, sensíveis a corrente alternada e contínua, para instalações modernas. As nossas gamas de RCCB e RCBO proporcionam proteção contra corrente residual para sistemas de carregamento de veículos elétricos, sistemas solares fotovoltaicos e de baterias, bombas de calor, variadores de velocidade e UPS.

Proteção total contra corrente contínua e alta frequência

Solução completa para a aplicação

Segurança certificada a nível mundial

Fácil de instalar

Contacte-nos

Recursos do produto

Encontre documentação detalhada e ferramentas que o ajudarão a selecionar e implementar produtos RCD do Tipo B.

Brochura do RCD Tipo B

Descubra os pontos fortes e as principais características do RCD Tipo B na nossa brochura com um design elegante. Ideal para uma visão geral rápida.

Ver folheto

Catálogo completo de produtos

Descarregue o nosso catálogo completo de produtos, com especificações detalhadas e aplicações.

Descarregar o catálogo

Lista de produtos RCD do tipo B

Aceda a um ficheiro Excel detalhado com todos os produtos RCD do Tipo B para facilitar a ordenação, a filtragem e a encomenda.

Pré-visualização e download

Manual Técnico

Aceda à documentação detalhada, incluindo orientações de instalação e diagramas de ligação.

Descarregar o manual

CARTEIRA DE RCD DO TIPO B

VISÃO GERAL DOS RCCB E RCBO DO TIPO B

A ETEK Electric oferece uma gama completa de dispositivos RCCB e RCBO do Tipo B. A tabela abaixo apresenta uma visão geral rápida das principais séries e das suas aplicações típicas.

Série	Tipo de dispositivo	Corrente nominal	Pólos	Aplicações típicas
EKL1-63B/ETL1-63B	Disjuntor diferencial de tipo B	16-63 A	1P+N / 3P+N	Entrada principal, energia fotovoltaica, acionamentos, pequenas placas de veículos elétricos
EKL6-100B	Disjuntor diferencial de tipo B	16-100 A	1P+N / 3P+N	Entrada de alta potência, armários para veículos elétricos, centrais fotovoltaicas
EKL6-100BHP	Type B HP RCCB	16-100 A	1P+N / 3P+N	Heat pumps, inverter-driven HVAC
EKL6-100B+	Disjuntor diferencial de tipo B+	16-100 A	1P+N / 3P+N	UPS, centros de dados, alimentação médica
EKL6-63EV	Disjuntor diferencial (RCCB) tipo EV (IEC/EN 62955)	16-63 A	1P+N / 3P+N	Apenas para circuitos de carregamento de veículos elétricos
EKL5-63B/ETL5-63B	RCBO Tipo B	6-63 A	1P+N / 3P+N	Circuitos finais, carregadores de veículos elétricos, cadeias fotovoltaicas
ETL3-63B	RCBO compacto tipo B	6-63 A	1P+N	Painéis de adaptação com espaço limitado
EKL19-40B	1 módulo RCBO Tipo B	6-40 A	IP+N	Circuitos finais com restrições de espaço

GAMA DE PRODUTOS RCCB TIPO B

Os disjuntores diferenciais residuais (DR) tipo B fornecem proteção contra corrente residual e são usados em conjunto com disjuntores miniatura (MCB) separados. São ideais para entradas principais e quadros de distribuição onde vários circuitos são agrupados em um único dispositivo tipo B.

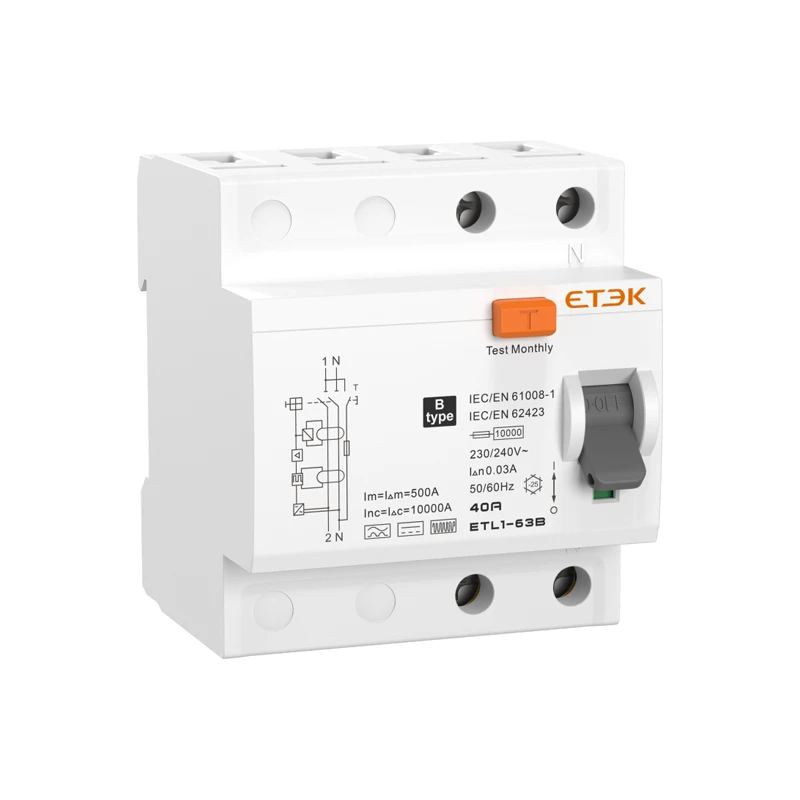

ETL1-63B Type B RCCB

Disjuntor de corrente residual de 10 kA

Disjuntor diferencial residual (DR) tipo B de nova geração para carregamento de veículos elétricos e sistemas fotovoltaicos.

Corrente nominal: 16–63 A
Polos: 1P+N / 3P+N
Sensibilidade: 30 / 100 / 300 mA
Frequência de disparo: 0~1 kHz
Capacidade de ruptura: 10 kA
Certificados: CE, VDE

EKL1-63B

Disjuntor de corrente residual tipo B

Disjuntor diferencial residual (DR) tipo B clássico para sistemas gerais de energia solar fotovoltaica e de reserva.

Corrente nominal: 16–63 A
Polos: 1P+N / 3P+N
Sensibilidade: 30 / 100 / 300 mA
Frequência de disparo: 0~1 kHz
Capacidade de ruptura: 10 kA
Certificados: CE, VDE

EKL6-100B

Disjuntor diferencial residual (DR) tipo B – 100 A, para veículos elétricos e fotovoltaicos.

Disjuntor diferencial residual (DR) tipo B de 100 A para quadros de distribuição principais comerciais e industriais.

Corrente nominal: 16–100 A
Polos: 1P+N / 3P+N
Sensibilidade: 30 / 100 / 300 mA
Frequência de disparo: 0~1 kHz
Capacidade de ruptura: 10 kA
Certificados: TUV, CE, UKCA, KC

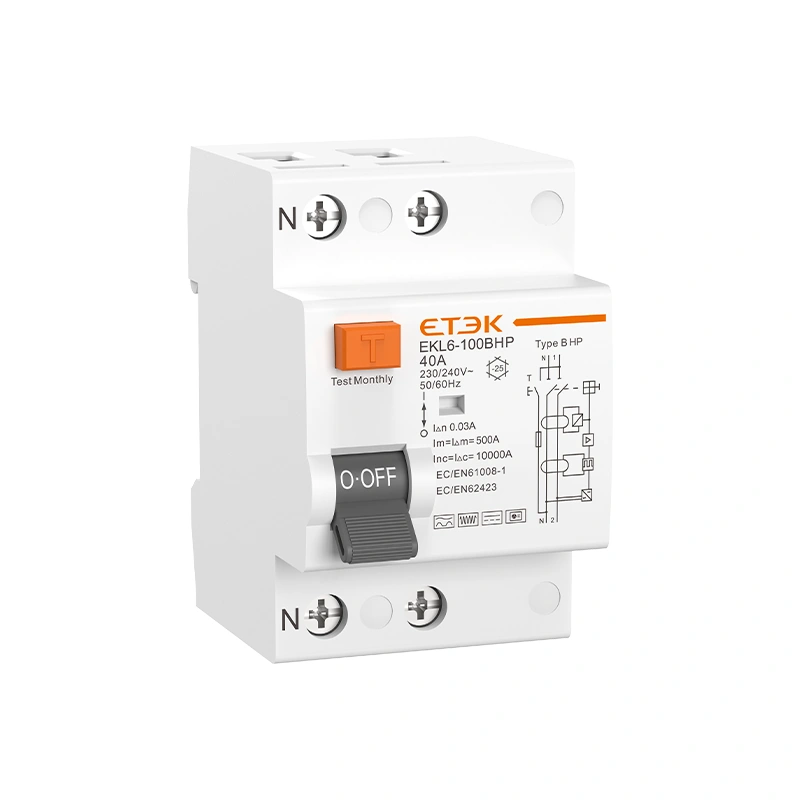

EKL6-100BHP

Disjuntor de corrente residual

Disjuntor diferencial residual (DR) tipo B otimizado para bombas de calor em sistemas de climatização com inversor.

Corrente nominal: 16–100 A
Polos: 1P+N / 3P+N
Frequência de disparo: >20 kHz
Nível de disparo de alta frequência: ≥ 150 mA (> 1 kHz)
Capacidade de ruptura: 10 kA
Norma: BS 7671

EKL6-100B+

Disjuntor de corrente residual

Disjuntor diferencial residual (DR) de proteção avançada contra incêndio tipo B+ (detecta até 20 kHz de alta frequência)

Corrente nominal: 16–100 A
Polos: 1P+N / 3P+N
Frequência de disparo: 0~20 kHz
Corrente máxima de disparo: 420 mA (> 1 kHz)
Capacidade de ruptura: 10 kA
Norma: VDE 0064-400

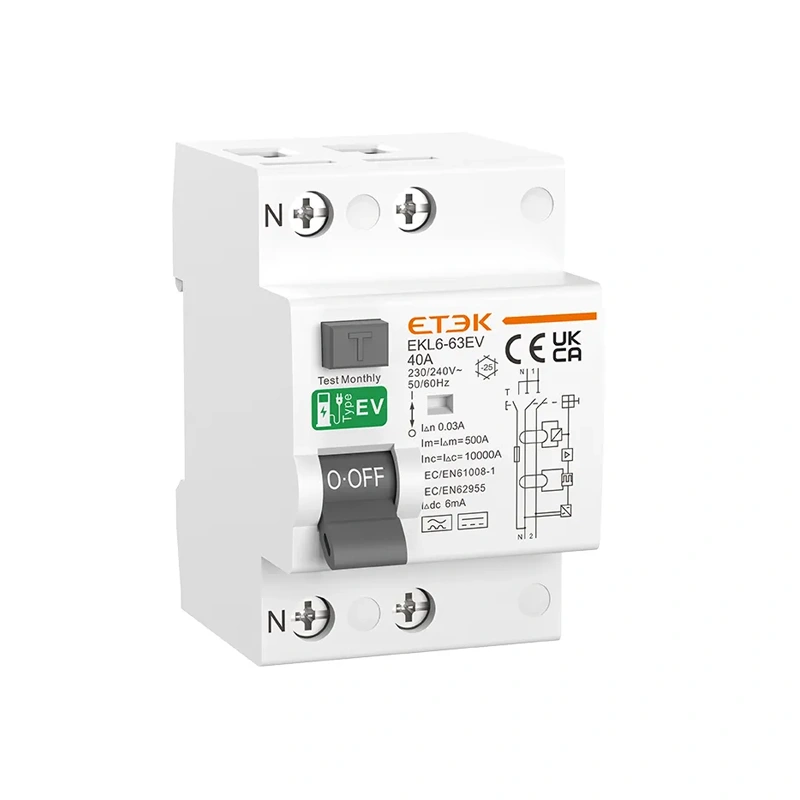

EKL6-63EV

Dispositivo de corrente residual tipo EV (A+DC6mA)

Proteção dedicada para carregadores de veículos elétricos (RDC-PD) com detecção de corrente contínua de 6 mA.

Corrente nominal: 16–63 A
Polos: 1P+N / 3P+N
Detecção: Tipo A + 6 mA CC
Sensibilidade: 30 mA
Capacidade de ruptura: 10 kA
Certificados: TUV, CE, UKCA

GAMA DE PRODUTOS RCBO TIPO B

Os disjuntores diferenciais residuais (DR) tipo B combinam proteção contra sobrecorrente e corrente residual em um único dispositivo. São uma ótima opção para circuitos terminais onde o isolamento seletivo, a coordenação e a economia de espaço no quadro de distribuição são importantes.

10kA Type B RCBO-Residual Current Circuit Breaker with Overcurrent Protection

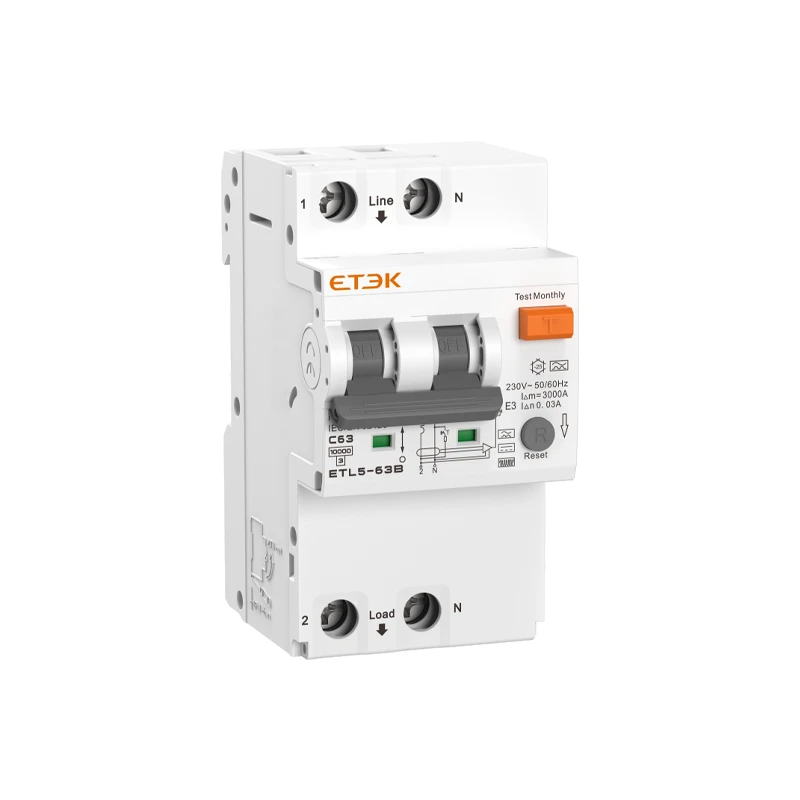

ETL5-63B

Disjuntor diferencial residual (DR) tipo B de 10 kA com proteção contra sobrecorrente.

Disjuntor diferencial residual tipo B (RCBO) para carregamento de veículos elétricos, sistemas fotovoltaicos e distribuição de energia moderna.

Corrente nominal: 6–63 A
Polos: 1P+N / 3P+N
Sensibilidade: 30 / 100 / 300 mA
Capacidade de ruptura: 10 kA
Curvas de tropeço: B / C / D
Certificados: CE, UKCA, S

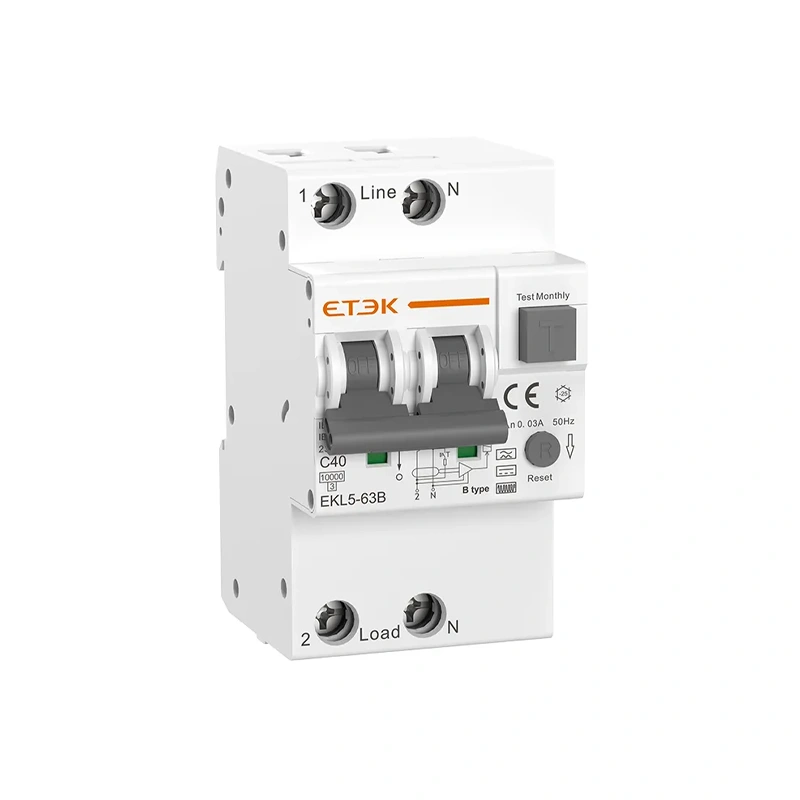

EKL5-63B

Disjuntor diferencial residual tipo B com proteção contra sobrecorrente (RCBO)

Disjuntor diferencial residual (RCBO) tipo B clássico para distribuição de energia industrial e comercial.

Corrente nominal: 6–63 A
Polos: 1P+N / 3P+N
Sensibilidade: 30 / 100 / 300 mA
Capacidade de ruptura: 10 kA
Curvas de tropeço: B / C / D
Certificados: CE, CB

10kA Residual Current Circuit Breaker with Overcurrent Protection

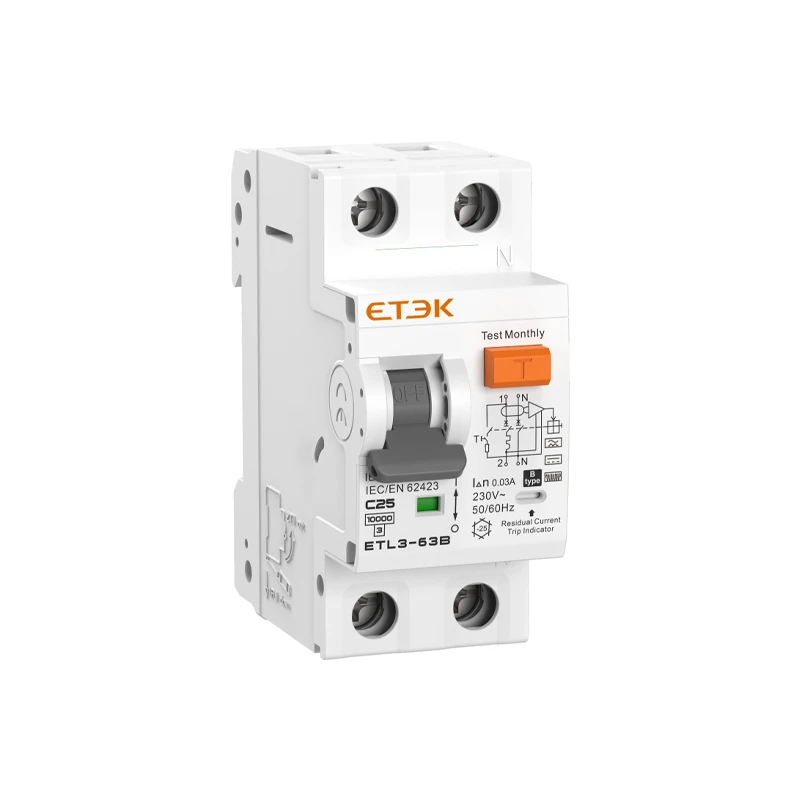

ETL3-63B

Disjuntor diferencial residual de 10 kA com proteção contra sobrecorrente

Disjuntor diferencial residual (RCBO) compacto 1P+N tipo B com capacidade de alimentação bidirecional.

Corrente nominal: 6–63 A
Polos: 1P+N
Sensibilidade: 30 mA
Capacidade de ruptura: 10 kA
Curvas de tropeço: B / C / D
Certificados: CE, UKCA, S

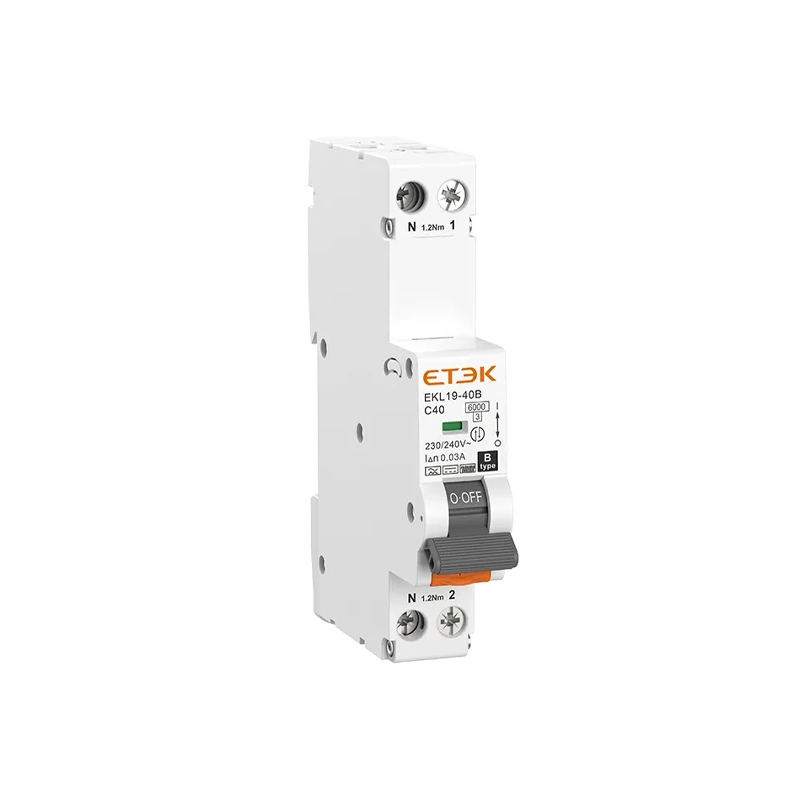

EKL19-40B

Disjuntor diferencial residual (DR) de módulo único tipo B

Disjuntor diferencial residual (DR) tipo B de módulo único para instalações elétricas com economia de espaço.

Corrente nominal: 6-40 A
Polos: 1P+N
Sensibilidade: 30 mA
Capacidade de ruptura: 6 kA
Curvas de tropeço: B / C
Certificados: CE, UKCA

APLICAÇÕES DO RCD DO TIPO B

CARREGAMENTO DE VEÍCULOS ELÉTRICOS, ENERGIA SOLAR FOTOVOLTAICA E BOMBAS DE CALOR

Os RCDs do tipo B são utilizados em situações em que possam surgir componentes de corrente contínua e correntes de fuga de alta frequência. Os cenários abaixo abrangem as aplicações mais comuns.

Infraestrutura de carregamento de veículos elétricos

As tomadas de parede de CA e os carregadores rápidos de CC geram corrente contínua estável e correntes de fuga de alta frequência. Os disjuntores diferenciais (RCD) do tipo B ou do tipo EV ajudam a garantir a segurança do utilizador, evitam o bloqueio das proteções a montante e contribuem para o cumprimento das normas de carregamento de veículos elétricos.

Energia solar fotovoltaica e armazenamento em baterias

Os inversores fotovoltaicos sem transformador e os inversores híbridos podem injetar correntes contínuas de volta na rede de corrente alternada. Os disjuntores diferenciais (RCCB) do tipo B e do tipo B+ instalados na saída de corrente alternada dos inversores proporcionam uma proteção fiável e reduzem o risco de incêndio em instalações instaladas em telhados e no solo.

Bombas de calor e AVAC

As bombas de calor modernas utilizam compressores acionados por inversor que geram correntes residuais de alta frequência. Os dispositivos HP do tipo B estão adaptados a estas características, garantindo segurança e minimizando os disparos indesejados em sistemas de climatização residenciais e comerciais.

Variadores e automação industrial

Os variadores de velocidade, os arrancadores suaves e os conversores de frequência distorcem a forma de onda da corrente. Os disjuntores diferenciais (RCCB) e os disjuntores diferenciais com interruptor (RCBO) do tipo B proporcionam uma proteção fiável para motores, transportadores e equipamentos de processo, especialmente em painéis de controlo.

UPS e centros de dados

Os sistemas UPS online e as fontes de alimentação para centros de dados funcionam com comutação de alta frequência. Os dispositivos do tipo B+ ampliam a sensibilidade até aos 20 kHz e limitam a corrente de disparo a 420 mA, proporcionando uma proteção reforçada contra incêndios para cargas críticas de TI.

Edifícios de uso misto em geral

Em edifícios comerciais com uma combinação de cargas informáticas, carregadores, pequenos acionamentos e iluminação LED, os disjuntores diferenciais (RCD) do Tipo B utilizados como pontos de entrada criam um conceito de proteção robusto que se mantém válido à medida que novas cargas eletrónicas de potência são adicionadas ao longo do tempo.

Aplicação	Equipamento típico	Tipo A	Tipo B	Tipo B HP	Tipo B+	Tipo EV
Inversores fotovoltaicos	Inversores de string ou híbridos com entrada de corrente contínua
Carregamento de veículos elétricos	Prises de parede CA, carregadores rápidos CC
Bombas de calor	Compressores com inversor
Variadores de velocidade	Controlo de motores industriais
Sistemas UPS e de baterias	UPS em linha, armazenamento de energia
Circuitos gerais de tomadas	Cargas mistas residenciais ou de escritório

RCCB vs. RCBO

COMO ESCOLHER A SUA PRANCHA

Os RCCBs e os RCBOs são utilizados de forma diferente nos quadros de distribuição. A comparação abaixo ajuda-o a selecionar a arquitetura adequada para cada projeto.

Artigo	Disjuntor diferencial de tipo B	Disjuntor diferencial com interruptor de corrente residual de tipo B
Função principal	Apenas proteção contra corrente residual (fuga à terra). Requer disjuntores diferenciais (MCBs) separados para proteção contra sobrecorrente e curto-circuito.	Proteção combinada contra corrente residual, sobrecorrente e curto-circuito num único dispositivo para cada circuito final.
Posicionamento típico no quadro	Como alimentador principal ou como RCD de grupo para vários circuitos de saída (por exemplo, grupos de veículos elétricos, energia fotovoltaica e AVAC).	Diretamente em cada circuito final (tomada, carregador, inversor, bomba de calor) onde seja necessária proteção seletiva.
Número de dispositivos	Menos RCDs, mas mais MCBs. Adequado para quadros com cargas agrupadas	Um RCBO por circuito. Mais dispositivos, mas cada circuito é independente e mais fácil de diagnosticar
Vantagens na prática	Arquitetura simples e proteção de grupo económica.	Ótima seletividade, localização rápida de falhas, impacto mínimo nos outros circuitos
Espaço no trilho DIN	RCCB + disjuntores modulares (MCBs) separados. Eficiente quando os circuitos estão organizados em grupos	Os RCBOs compactos de 1 ou 2 módulos otimizam o espaço para muitos circuitos finais em larguras limitadas.
Série ETEK típica	EKL1-63B/ETL1-63B, EKL6-100B, EKL6-100BHP, EKL6-100B+; RCCB do tipo EV EKL6-63EV apenas para aplicações em veículos elétricos.	EKL5-63B/ETL5-63B (padrão), ETL3-63B (compacto de 2 módulos), EKL19-40B (1 módulo para placas com espaço limitado).
Quando escolher	Utilize disjuntores diferenciais do tipo B como proteção principal da entrada ou de grupo, quando vários circuitos possam partilhar um único dispositivo de corrente residual	Utilize disjuntores diferenciais integrados do tipo B para carregadores de veículos elétricos individuais, bombas de calor, cadeias fotovoltaicas, racks de dados e outras cargas críticas

CONFIGURAÇÕES TÍPICAS PARA VE, ENERGIA FOTOVOLTAICA E BOMBAS DE CALOR

Os exemplos abaixo mostram como os dispositivos RCCB e RCBO do Tipo B são normalmente combinados na prática.

Exemplo de armário de carregamento para veículos elétricos

Disjuntor principal de entrada: EKL6-100B Tipo B RCCB, 3P+N, 100 A, 30 mA
Circuitos de saída para veículos elétricos: 4 x EKL5-63B Tipo B RCBO, 1P+N, 32 A, curva C
Aplicação: Pequena estação de carregamento comercial para veículos elétricos com quatro caixas de parede CA

Painel fotovoltaico residencial + bomba de calor

Saída do inversor fotovoltaico: EKLl-63B, disjuntor diferencial (RCCB) tipo B, 3P+N, 40 A, 100 mA
Circuito da bomba de calor: EKL6-100BHP, disjuntor diferencial (RCCB) tipo B para bomba de calor (HP), 3P+N, 63 A, 30 mA
Circuitos de tomadas e iluminação: RCBOs Tipo A
Aplicação: Moradia unifamiliar com sistema fotovoltaico e bomba de calor acionada por inversor

FAQ sobre RCCB e RCBO do Tipo B

As perguntas abaixo resumem os pontos principais a ter em conta na seleção e utilização de RCDs do Tipo B.

Contacte-nos

O que é um RCD do tipo B e em que situações é obrigatório para veículos elétricos, sistemas fotovoltaicos e bombas de calor?

Um RCD do Tipo B é um dispositivo de corrente residual sensível a corrente alternada (CA) e corrente contínua (CC). Deteta correntes residuais sinusoidais de CA, pulsantes de CC, contínuas e de frequências mistas. As aplicações típicas incluem estações de carregamento de veículos elétricos, inversores fotovoltaicos, bombas de calor, variadores de velocidade, UPS e conversores de frequência.

Qual é a diferença entre os RCDs do Tipo B, do Tipo B+ e do Tipo B HP?

Os RCDs padrão do tipo B detetam correntes residuais até cerca de 1 kHz. O tipo B+ alarga este intervalo até 20 kHz e limita a corrente de disparo a 420 mA, para uma maior proteção contra incêndios. O tipo B HP está otimizado para bombas de calor e sistemas de climatização acionados por inversor, com frequências de funcionamento mais elevadas e um limiar mínimo de disparo de 150 mA acima de 1 kHz, de modo a reduzir os disparos indesejados.

Os RCD do tipo EV podem substituir os RCD do tipo B em aplicações fotovoltaicas, variadores de velocidade e UPS?

Não. Os RCDs do tipo EV (por exemplo, dispositivos em conformidade com a norma IEC/EN 62955) foram concebidos exclusivamente para circuitos de carregamento de veículos elétricos. Combinam a proteção do tipo A com a deteção de corrente contínua suave de 6 mA, mas não devem ser utilizados como substitutos dos RCDs do tipo B noutras aplicações, tais como inversores fotovoltaicos, variadores de velocidade ou UPS, onde é necessário o comportamento completo do tipo B.

Como escolher entre um RCCB do tipo B e um RCBO do tipo B nos quadros de distribuição?

Utilize disjuntores diferenciais de tipo B (RCCBs) quando for necessária uma proteção central para vários circuitos de saída, normalmente como disjuntor diferencial principal de entrada ou de grupo. Opte por disjuntores diferenciais integrados de tipo B (RCBOs) quando os circuitos finais individuais necessitem de proteção contra sobrecorrente.

Onde comprar produtos RCD do tipo B

Os produtos RCD ETEK Tipo B estão disponíveis exclusivamente através da nossa rede de distribuição autorizada, para garantir a autenticidade dos produtos, o apoio adequado à instalação e o serviço de garantia.

ETEK Direct

Contacte diretamente a nossa equipa de vendas para encomendas personalizadas, especificações de projetos e preços por volume.

Contacte a equipa de vendas

Distribuidores autorizados

Para encomendas em grande quantidade, concursos para projetos e assistência técnica local. Encontre um parceiro RCD Tipo B certificado perto de si.

Encontrar um distribuidor

Loja online oficial da ETEK

Compre diretamente na nossa plataforma de comércio eletrónico autorizada, com pagamento seguro e envio rápido.

Comprar online
