● Voltagem: Sistemas CA de 240/415 V (50/60 Hz)
● Faixa de corrente: 16A a 100A
● Corrente residual nominal: 30, 100, 300 mA
● Capacidade de interrupção: 10 kA
● Protege contra falhas de fuga de corrente
● Tipo eletromagnético
● Tipo B+
● Capacidade de cabeamento bidirecional
● Indicação de falha de aterramento
● Disjuntor diferencial residual (DR) de acordo com a norma IEC/EN 61008-1, VDE 0064-400

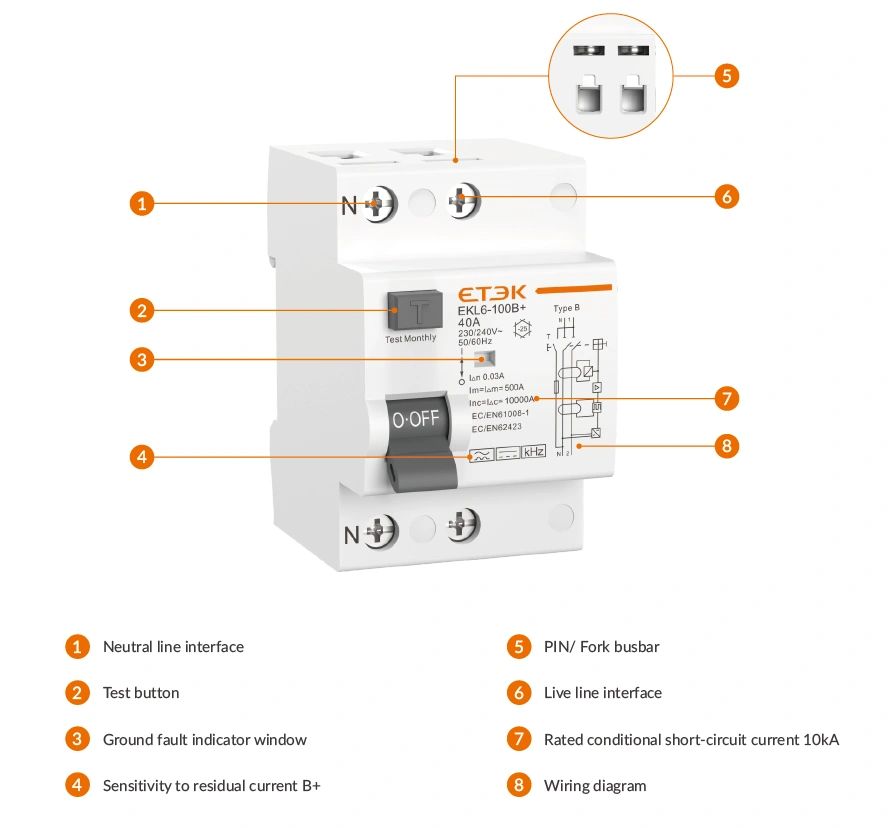

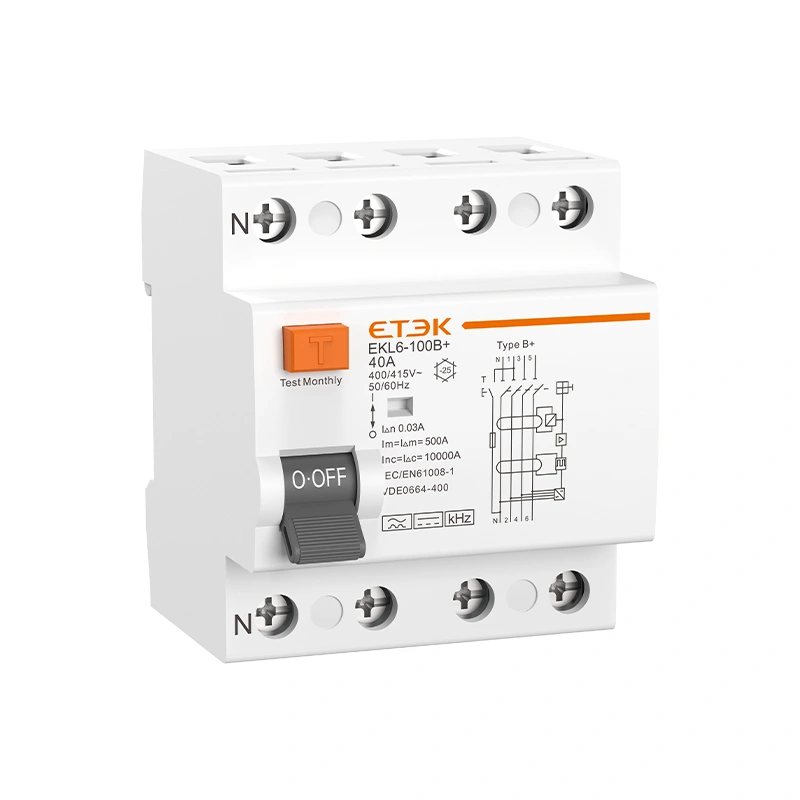

O disjuntor diferencial residual (DR) EKL6-100B+ Tipo B+ é adequado para sistemas de energia de 230/240 V (1P+N) ou 400/415 V (3P+N), com corrente nominal de até 100 A. Projetado para detectar correntes de fuga CA, correntes de fuga CC pulsantes, correntes de fuga CC contínuas, correntes de fuga com forma de onda composta e correntes de fuga de alta frequência de até 20 kHz, com um limiar máximo de disparo de 420 mA. Dessa forma, os disjuntores proporcionam melhor proteção contra incêndio.
 |  |  |  |
| Estações de carregamento para veículos elétricos | Sistemas fotovoltaicos (FV) | Sistemas UPS | Equipamentos de soldagem industrial |
| Padrão | IEC/EN 61008-1, VDE 0064-400 |
| Proteção | Falha de aterramento |
| Tipo de viagem | Eletromagnético |
| Tipo de corrente residual | Corrente alternada residual tipo B+, corrente contínua pulsante e suave, alta frequência (≤20kHz) |
| Característica temporal | Instantâneo |

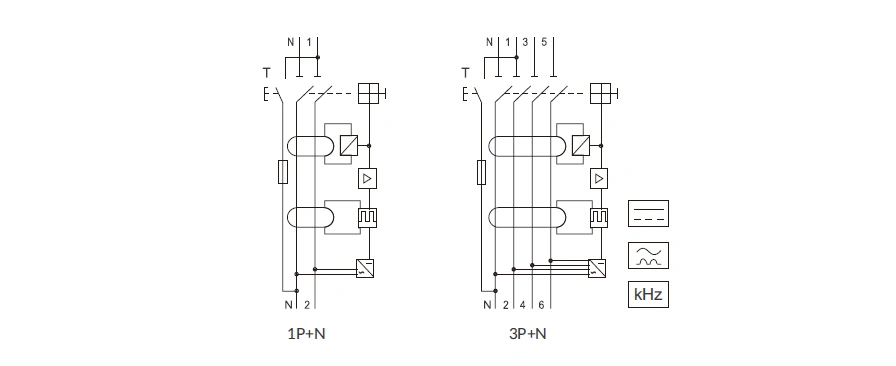

| Número de postes | 1P+N,3P+N |
| Neutro | Comutado, polo N à esquerda |
| Tensão de isolamento (Ui) | 500V |
| Tensão nominal (Ue) | 1P+N: 230/240V~; 3P+N: 400/415V~ |
| Correntes nominais (em) | 16,25,40,63,80,100A |
| Correntes de sensibilidade nominais (I△n) | 30, 100, 300 mA |
| Tempo de desligamento da corrente residual sob (I△n) | ≤0,1s |
| Capacidade residual nominal de formação e ruptura (I△m) | 500A (In≤50A), 10ln (In>50A) |
| Frequência nominal | 50/60Hz |
| Corrente nominal de curto-circuito condicional (Inc=I△c) | 10kA |
| Tensão de impulso nominal suportável (Uimp) (1,2/50μs) | 4kV |
| tensão de teste dielétrico | 2KV (50/60Hz, 1 min.) |
| Resistência ao fogo (teste de fio incandescente) | 960±15℃ (Invólucro), 650±10℃ (Alça) |
| Vida útil elétrica | 2.000 ciclos |
| Vida mecânica | 4.000 ciclos |
| Indicador de posição de contato | Verde DESLIGADO/Vermelho LIGADO |
| indicador de falha de aterramento | Branco: Normal; Vermelho: Falha de vazamento |
| Grau de proteção | IP20 |
| Temperatura ambiente | -25℃~+40℃ |
| Temperatura de armazenamento | -30℃~+70℃ |
| Tipo de conexão do terminal | Barramento tipo cabo/pino/garfo |
| Tamanho máximo do terminal para cabo | 35mm² |
| Torque máximo de aperto | 2,5 Nm |

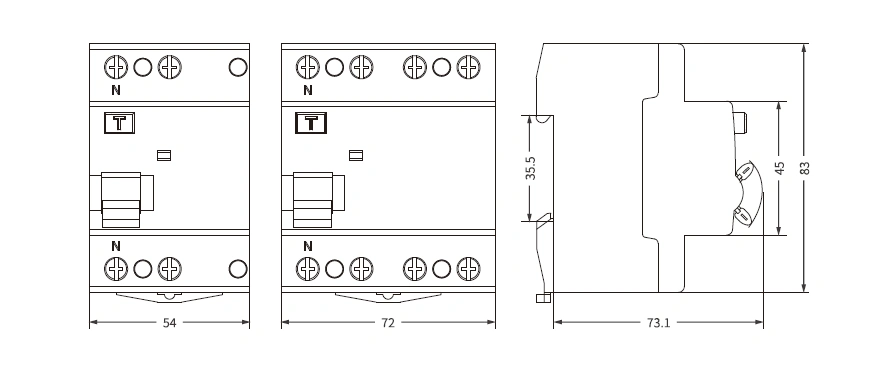

| Instalação | Montagem em trilho DIN de 35 mm |
| Método de entrada | Bidirecional |
