• Voltagem: Sistemas CA de 240/415 V (50/60 Hz)
• Faixa de corrente: 16A a 100A
• Corrente residual nominal: 30, 100, 300 mA
• Capacidade de interrupção: 10 kA
• Protege contra falhas de fuga de corrente
• Tipo eletromagnético
• Tipo B HP
• Capacidade de cabeamento bidirecional
• Indicação de falha de aterramento
• Disjuntor diferencial residual (DR) de acordo com as normas IEC/EN 62423, IEC/EN 61008-1 e BS 7671

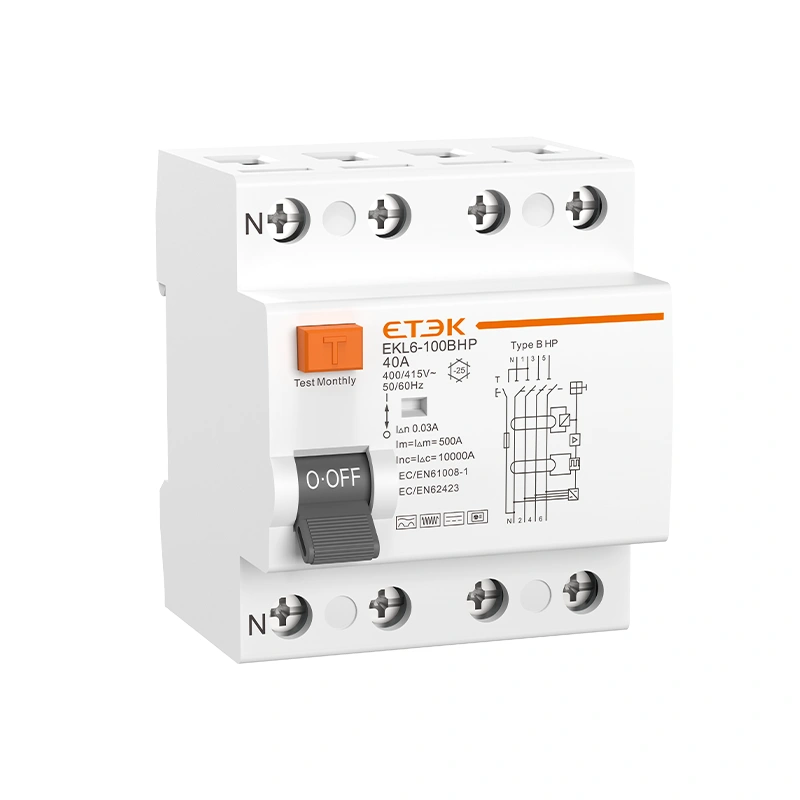

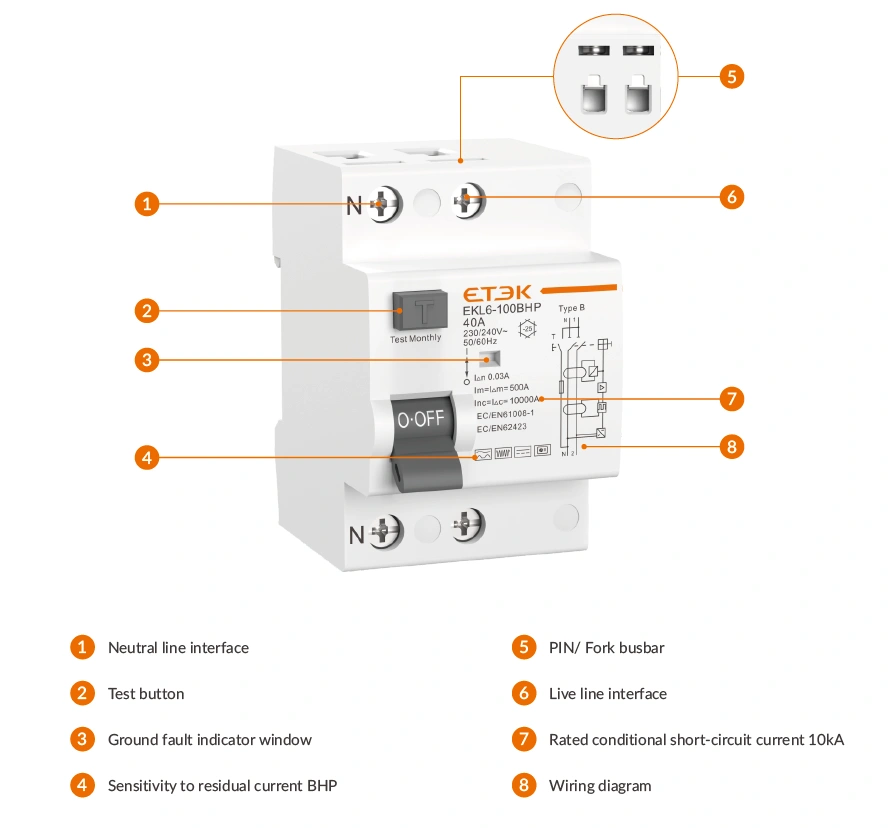

O EKL6-100BHP é um Dispositivo de Corrente Residual (DR) Tipo B para bombas de calor, disponível em versões 1P+N e 3P+N até 100 A. Ele detecta corrente alternada (CA), corrente contínua pulsada (CC) e corrente contínua estável, sendo especialmente otimizado para fugas de alta frequência provenientes de compressores com inversor. Opera acima de 20 kHz, com um limite de disparo elevado para 150 mA acima de 1 kHz, reduzindo disparos indesejados. A tolerância à corrente contínua evita o "cegamento" do DR e garante a detecção confiável de falhas.
Em conformidade com a norma BS 7671 para instalações de bombas de calor, o EKL6-100BHP é uma alternativa robusta e reconhecida aos DRs "B+". Sua alta frequência e ajuste específico para bombas de calor o tornam ideal não apenas para bombas de calor, mas também para sistemas fotovoltaicos, carregamento de veículos elétricos e inversores de frequência.
 |  |  |  |

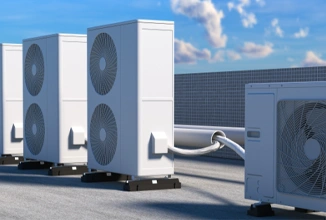

| Bomba de calor | Sistemas UPS | Estações de carregamento para veículos elétricos | Sistemas fotovoltaicos (FV) |
| Padrão | IEC/EN62423(Tipo B)+IEC/EN 61008-1; Em conformidade com a norma BS 7671 para uso em bombas de calor. |
| Proteção | Falha de aterramento (corrente residual) |
| Tipo de viagem | Eletromagnético (RCD) |
| Tipo de corrente residual | Tipo BHP - CA residual, CC pulsante e CC suave; Imunidade de alta frequência para vazamentos em inversores/bombas de calor |
| Comportamento de alta frequência (HP tipo B) | Projetado para tolerar ruído de comutação ≥20kHz; para f≥1kHz, utiliza um limite mínimo de disparo elevado, tipicamente ≥150mA, para reduzir disparos indesejados. |
| Característica temporal | Instantâneo |

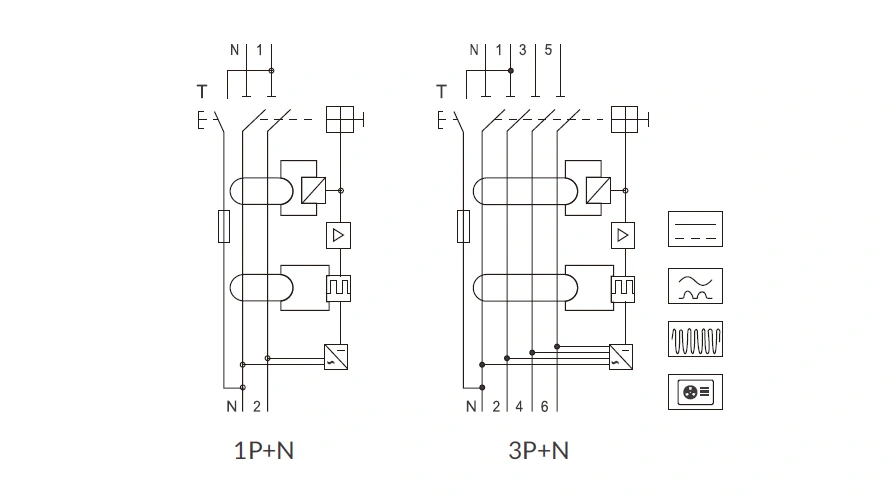

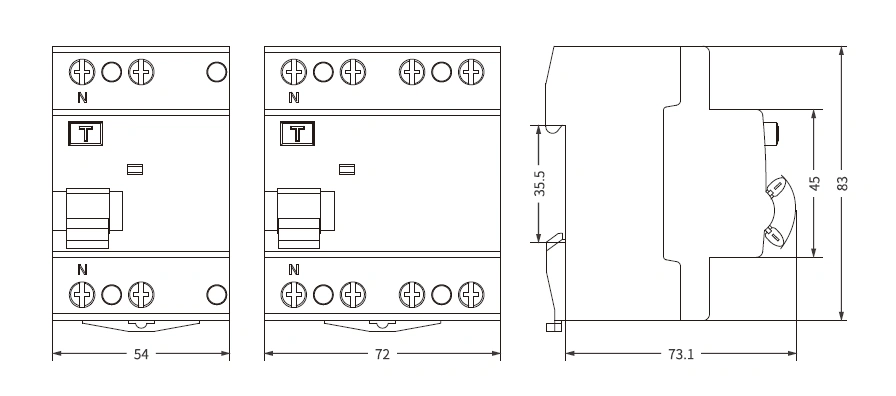

| Número de postes | 1P+N, 3P+N |
| Neutro | Comutado, Polo Norte à esquerda. |
| Tensão de isolamento (Ui) | 500V |
| Tensão nominal (Ue) | 1P+N: 230/240V~; 3P+N: 400/415V~ |
| Correntes nominais (em) | 16, 25, 40, 63, 80, 100A |
| Correntes de sensibilidade nominais (I△n) | 30, 100, 300mA |
| Tempo de desligamento da corrente residual sob (I△n) | ≤0,1s |
| Capacidade residual nominal de formação e ruptura (I△m) | 500A (In≤50A), 10ln (In>50A) |
| Frequência nominal | 50/60Hz |
| Corrente nominal de curto-circuito condicional (Inc=l△c) | 10kA |
| Tensão de impulso nominal suportável (Uimp) (1,2/50μs) | 4kV |
| tensão de teste dielétrico | 2KV (50/60Hz, 1 min.) |
| Resistência ao fogo (teste de fio incandescente) | 960±15℃ (Invólucro), 650±10℃ (Alça) |
| Vida útil elétrica | 2.000 ciclos |
| Vida mecânica | 4.000 ciclos |
| Indicador de posição de contato | Verde DESLIGADO/Vermelho LIGADO |
| indicador de falha de aterramento | Branco: Normal; Vermelho: Falha de vazamento |
| Grau de proteção | IP20 |
| Temperatura ambiente | -25℃~+40℃ |
| Temperatura de armazenamento | -30℃~+70℃ |
| Tipo de conexão do terminal | Barramento tipo cabo/pino/garfo |
| Tamanho máximo do terminal para cabo | 35mm² |
| Torque máximo de aperto | 2,5 Nm |
| Instalação | Montagem em trilho DIN de 35 mm |
| Método de entrada | Bidirecional |
