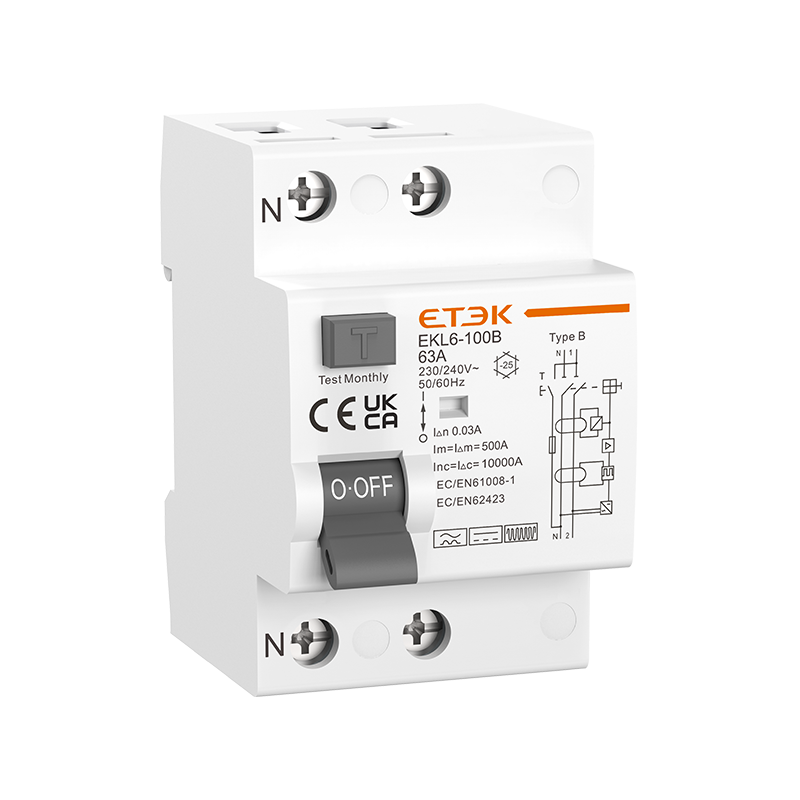

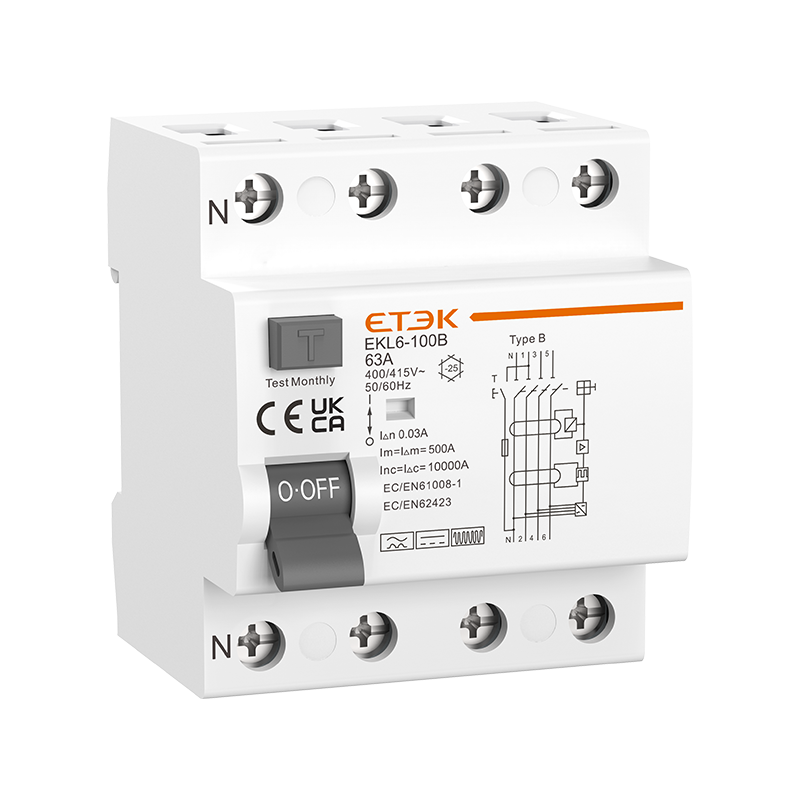

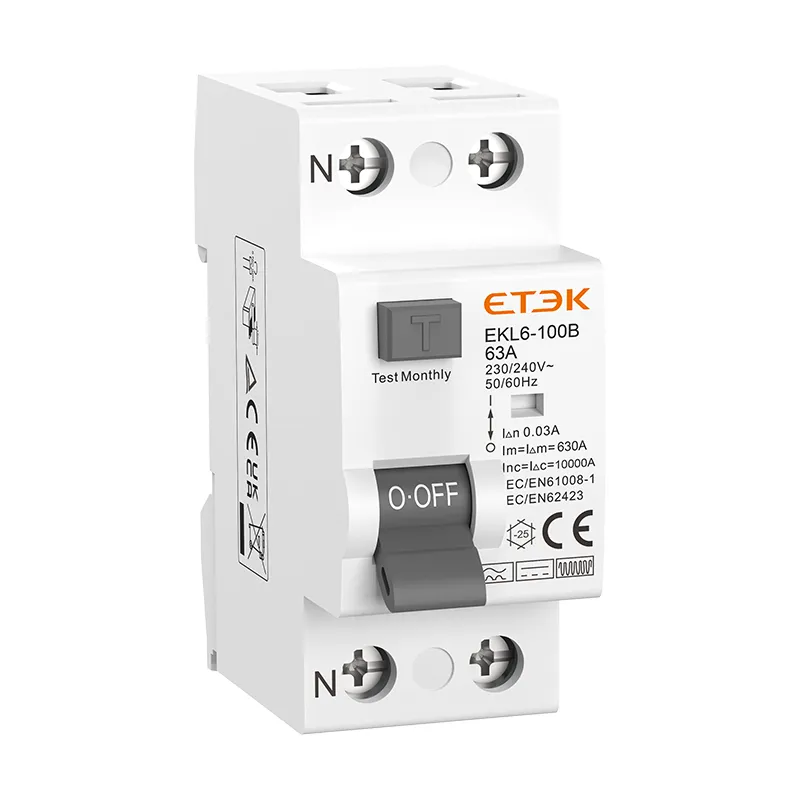

Disjuntor diferencial residual (DR) tipo B – 100 A, para veículos elétricos e fotovoltaicos.

O disjuntor diferencial residual (DR) EKL6-100B Tipo B é um dispositivo de corrente residual de última geração, projetado para atender às crescentes exigências de segurança das instalações elétricas modernas. Com sua capacidade de 100 A e habilidade para detectar uma ampla gama de correntes de fuga, este robusto DR é perfeitamente adequado para aplicações de alta potência em ambientes industriais, sistemas de energia renovável e infraestrutura de carregamento de veículos elétricos. O EKL6-100B garante maior segurança e confiabilidade, protegendo tanto o pessoal quanto os equipamentos contra os riscos associados a fugas elétricas.

Principais características:

• Proteção abrangente contra fugas: Oferece proteção avançada contra correntes de fuga CA, CC pulsante e CC contínua, para máxima segurança em ambientes elétricos complexos.

• Alta capacidade de corrente: A classificação de 100A torna-o adequado para aplicações de alta potência e ambientes industriais exigentes.

• Ampla faixa de frequência: Oferece proteção eficaz para sistemas com frequências de até 1000Hz, ideal para instalações com inversores e acionadores de frequência variável.

• Detecção sensível de fugas: Detecta e reage até às mais pequenas correntes de fuga à terra, garantindo a máxima segurança para o pessoal e o equipamento.

• Robusto e confiável: Construído com materiais duráveis e de alta qualidade para suportar condições industriais adversas e garantir um desempenho de longa duração.

• Instalação e monitoramento fáceis: Projetado para montagem simples em trilho DIN e com indicadores de status claros para facilitar o monitoramento e a solução de problemas.

• Certificação Global: Atende aos padrões internacionais de segurança para Disjuntores Diferenciais Residuais (DR) Tipo B, garantindo proteção confiável e conformidade.

Aplicações:

• Estações de carregamento e infraestrutura para veículos elétricos (VE)

• Sistemas de energia solar e outras instalações de energia renovável

• Máquinas industriais e sistemas de automação

• Centros de dados e infraestrutura de TI

• Equipamentos de soldagem e instalações para metalurgia

• Instalações médicas com equipamentos eletrônicos sensíveis

O Dispositivo de Corrente Residual (DR) EKL6-100B Tipo B da ETEK Electric é a solução ideal para aplicações de alta potência que exigem segurança elétrica avançada. Ao escolher o EKL6-100B, você garante o mais alto nível de proteção para seus equipamentos e pessoal, assegurando um sistema elétrico mais seguro e confiável.

Perguntas frequentes – Disjuntor diferencial residual ETEK EKL6-100B Tipo B

P1: O disjuntor diferencial residual (DR) EKL6-100B suporta alimentação reversa (conexão de alimentação pela parte inferior)?

A: Sim. O disjuntor diferencial residual (DR) ETEK EKL6-100B Tipo B suporta alimentação reversa .

A fonte de alimentação (rede elétrica) pode ser conectada a:

• Terminais superiores: 1, 3, 5, N ou

• Terminais inferiores: 2, 4, 6, N

Não há diferença funcional ou de segurança entre a conexão de alimentação superior ou inferior.

Q2: A inversão da fiação afetará o desempenho de proteção deste RCCB?

A: Não. A inversão da fiação não afetará o desempenho da proteção .

O EKL6-100B opera utilizando um mecanismo de disparo eletromagnético , o que significa:

• A detecção de corrente residual permanece precisa.

• As características da viagem permanecem inalteradas.

• As funções de segurança e proteção são mantidas em pleno funcionamento.

Q3: É seguro alimentar um disjuntor diferencial residual (DR) tipo B com eletrônica interna através de reversão de polaridade?

A: Sim. Embora os RCCBs do tipo B incluam componentes eletrônicos internos para detecção de corrente residual, o mecanismo de disparo em si é eletromagnético .
Portanto, a alimentação reversa não prejudica a detecção, o disparo ou o desempenho de segurança .

Q4: Há alguma precaução especial a ser tomada ao usar a alimentação reversa?

A: Ao utilizar a alimentação reversa, certifique-se de:

• Todos os condutores de fase e o neutro estão conectados de forma correta e consistente.

• O torque de aperto dos terminais está em conformidade com as instruções de instalação.

• A instalação segue as normas e regulamentos elétricos locais aplicáveis.

Technical Data

Padrão		IEC61008-1, IEC62423
Proteção		Falha de aterramento
Tipo de viagem		Eletromagnético
Tipo de corrente residual		B: corrente CA residual, corrente CC pulsante e suave, alta frequência (≤1kHz)
Número de postes		2P(1P+N), 4P(3P+N), Polo N à esquerda
Corrente nominal em		2P: 16,25,32,40,63A, (80,100A (3 módulos))
		4P: 16,25,32,40,63A, 80,100A
Tensão nominal Ue		2P(1P+N): 110/230/240V, 4P(3P+N): 240/400/415V
Tensão de isolamento Ui		500V
Frequência nominal		50/60Hz
Corrente residual nominal de operação (I△n)		30, 100, 300mA
Capacidade residual nominal de formação e ruptura (I△m)		500A (In≤50A), 10In (In>50A)
Corrente de curto-circuito Inc = I△c		10.000A
Fusível SCPD		10.000A
Tempo de desligamento da corrente residual sob I△n		≤0,1s
Tensão nominal de impulso suportável (1,5/50) Uimp		4000V
Tensão de teste dielétrico na frequência indicada durante 1 minuto		2,5 kV
Vida útil elétrica		2.000 ciclos
Vida mecânica		4.000 ciclos
Indicador de posição de contato		Verde DESLIGADO / Vermelho LIGADO
indicador de falha de aterramento		Branco: Normal, Vermelho: Falha de vazamento
Grau de proteção		IP20
Temperatura ambiente		-25℃~+40℃, umidade máxima de 95%
Tipo de conexão do terminal		Barramento tipo cabo/pino/barramento tipo garfo
Tamanho máximo do terminal para cabo		35mm 2
Torque máximo de aperto		2,5 Nm
Instalação		Montagem em trilho DIN de 35 mm
Método de entrada		Bidirecional

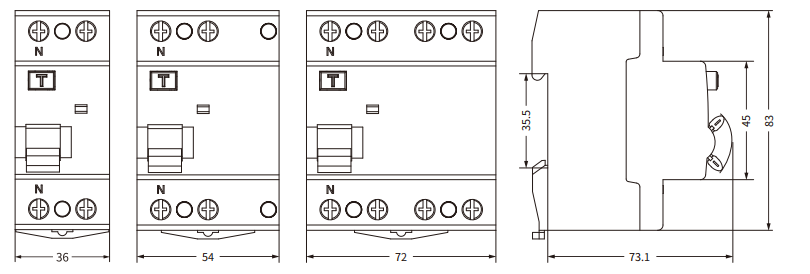

Dimensões

Formulário de seleção de produtos
