● Norma: IEC61009-1, IEC62423
● Tipo de corrente residual: B
● Corrente nominal: 16, 20, 25, 32, 40A
● Tensão nominal: 230/240~
● Número de polos: 2P(1P+N)
● Corrente operacional residual nominal (IAn): 30 mA
● Capacidade nominal de interrupção de curto-circuito: 6 kA
● Curva de tropeço: B, C
● Temperatura ambiente: -25...+55 ℃
● Temperatura de armazenamento: -25...+70 ℃
● Método de entrada: Bidirecional
● Certificados: CE, UKCA

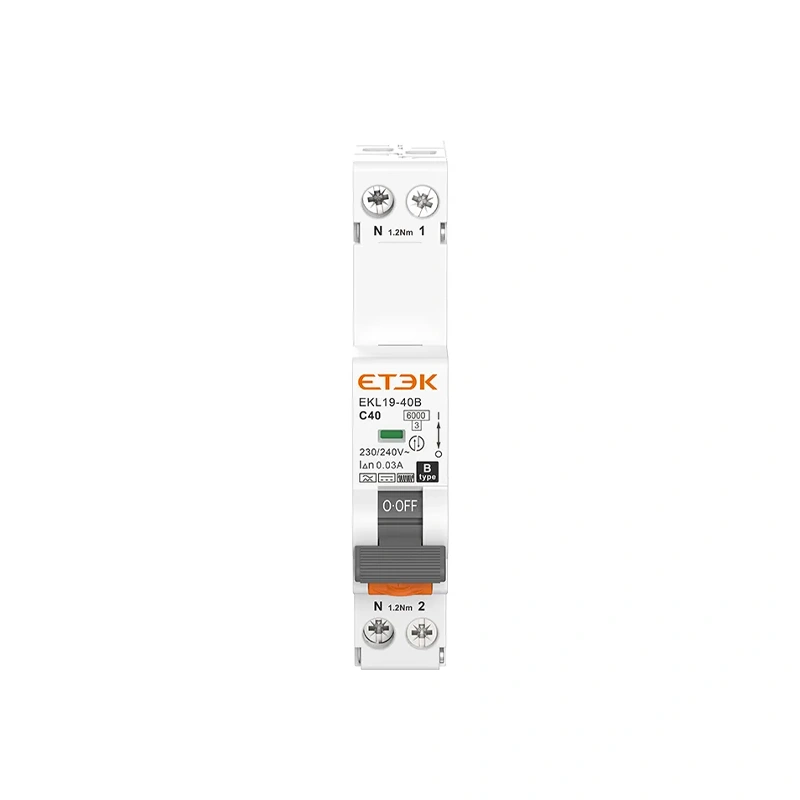

O EKL19-40B é um disjuntor diferencial residual (DR) tipo B de módulo único com proteção contra sobrecorrente (RCBO) da ETEK Electric. Este dispositivo avançado de proteção de circuitos lida com eficiência com sobrecorrentes, curtos-circuitos e fugas à terra, sendo projetado especificamente para detectar formas de onda complexas e correntes residuais CC. Seu design compacto de módulo único o torna ideal para instalações elétricas modernas com espaço limitado.
O EKL19-40B opera com uma tensão nominal de 230/240 V e suporta uma corrente máxima de até 40 A. Possui sensibilidade à corrente residual de 30 mA e capacidade de corrente de curto-circuito de 6 kA. Além disso, oferece características de curva B e curva C, tornando-o uma solução ideal para proteger equipamentos eletrônicos sensíveis, como carregadores de veículos elétricos, painéis solares e bombas de calor.

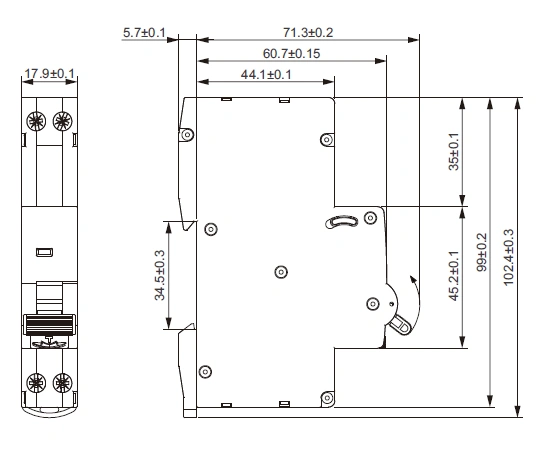

Design compacto: A estrutura de módulo único (18 mm) economiza espaço no quadro de distribuição, tornando-a ideal para instalações modernas e com otimização de espaço ou para reformas.
Capacidade de fiação bidirecional: Permite que os condutores sejam terminados nos terminais superiores ou inferiores, proporcionando flexibilidade de instalação em diversas configurações de painel, mantendo características elétricas uniformes.
Proteção abrangente: Oferece proteção contra sobrecarga, curto-circuito e corrente residual para garantir a segurança do circuito.
Detecção de Corrente Residual CC: Projetado especificamente para formas de onda complexas e correntes residuais CC, ideal para carregadores de veículos elétricos, sistemas fotovoltaicos solares e bombas de calor.
Alto desempenho: Classificação de curto-circuito de 6 kA com opções de curva B ou C para atender a diversas necessidades de aplicação.
Padrão:
IEC 61009-1: Disjuntores diferenciais residuais com proteção contra sobrecorrente integrada para uso doméstico e similar (RCBOs) - Parte 1: Regras gerais
IEC62423: Disjuntores diferenciais residuais (DR) tipo B com proteção contra sobrecorrente integrada para uso doméstico e similar (RCBOs)
Estações de carregamento para veículos elétricos (VE)
Sistemas fotovoltaicos solares (PV)
Bombas de calor
Equipamentos de soldagem industrial
Sistemas UPS
O EKL19-40B é uma solução confiável e eficiente para proteger equipamentos eletrônicos sensíveis em ambientes residenciais, comerciais e industriais.
Padrão | IEC/EN 61009-1, IEC/EN 62423 |
Proteção | Falha de aterramento, sobrecorrente e curto-circuito |
Tipo de viagem | Falha de aterramento: Eletrônica |
Sobrecarga e curto-circuito: Termomagnético | |
Tipo de corrente residual | B: corrente CA residual, corrente CC pulsante e suave, alta frequência (≤1kHz) |
Número de postes | 1P+N (18mm, com neutro comutado) |
Tensão de isolamento (Ui) | 500V |
Tensão nominal (Ue) | 230/240V~ |
Correntes nominais (em) | 6,8,10,13,16,20,25,32,40A |
Correntes de sensibilidade nominais (IΔn) | 30mA |
Tempo de desligamento da corrente residual sob (IΔn) | ≤0,1s |
Capacidade residual nominal de fabricação e desmontagem (IΔm) | 500A (In≤50A) |
Frequência nominal | 50/60Hz |
Capacidade nominal de curto-circuito (Icn) | 6kA |
Classe de limitação de energia | 3 |
Tensão de impulso nominal suportável (Uimp (1,2/50μs) | 4kV |
tensão de teste dielétrico | 960±15°C (Revestimento), 650±10°C (Alça) |
Características de disparo térmico | 1.13Em Sem tropeçar em uma hora |
1,45 em viagem dentro de uma hora | |
Características de disparo instantâneo | B: 3 pol - 5 pol; C: 5 pol - 10 pol |
Vida útil elétrica | 4.000 ciclos |
Vida mecânica | 10.000 ciclos |
Indicação da posição de contato | Verde DESLIGADO/Vermelho LIGADO |
Grau de proteção | IP20 |
Temperatura ambiente | -25°C ~ +55°C |
Temperatura de armazenamento | -30°C ~ +70°C |
Tipo de conexão do terminal | Barramento tipo cabo/pino |
Tamanho máximo do terminal para cabo | 16mm 2 |
Torque máximo de aperto | 2,0 Nm |
Instalação | Montagem em trilho DIN de 35 mm |
Método de entrada | Bidirecional |
