● Norma: IEC61009-1, IEC62423
● Tipo de proteção (fuga de corrente): B
● Corrente nominal: 6~63A
● Tensão nominal: 230/240~, 400/415V~
● Número de polos: 2P(1P+N), 4P(3P+N)
● Corrente operacional residual nominal (IAn): 30, 100, 300 mA
● Capacidade nominal de interrupção de curto-circuito: 10 kA
● Curva de tropeço: B, C, D
● Temperatura ambiente: -25...+55 ºC
● Temperatura de armazenamento: -25...+70 ºC
● Conexão: De cima para baixo
● Certificados: CE, CB, KC

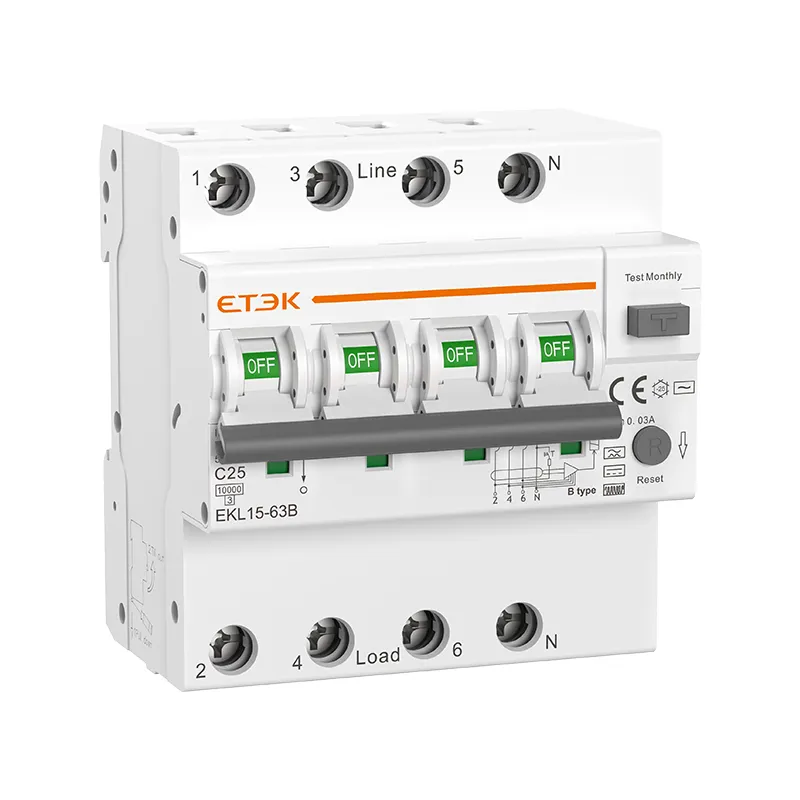

O EKL15-63B RCBO tipo B é um dispositivo de proteção de circuito avançado que combina as funções de um dispositivo de corrente residual (DR) e um disjuntor miniatura (MCB). Este dispositivo híbrido foi projetado para proteger circuitos contra sobrecorrentes (como curtos-circuitos e sobrecargas) e correntes residuais (comumente conhecidas como correntes de fuga). A classificação "tipo B" refere-se às características de proteção contra corrente residual, especificamente projetadas para lidar com formas de onda complexas não sinusoidais. Ele está em conformidade com as normas IEC61009-1 e IEC62423.
Sensibilidade à Corrente Residual: Os RCBOs tipo B são projetados para detectar correntes de falta CC contínuas, correntes de falta CC pulsantes e correntes de falta CA. São particularmente adequados para circuitos que podem produzir qualquer forma de corrente residual CC ou correntes residuais mistas CA e CC.
Ampla gama de aplicações: Devido à sua capacidade de detectar correntes de falha CA e CC, os RCBOs tipo B são adequados para uso em ambientes com dispositivos eletrônicos que podem gerar correntes de falha CC. Isso inclui instalações com sistemas fotovoltaicos (solares), estações de carregamento de veículos elétricos, sistemas UPS e conversores de frequência.
Nível de proteção: Oferecem proteção contra correntes de fuga à terra, garantindo a segurança pessoal e protegendo contra riscos de incêndio causados por correntes de falha.
Proteção contra sobrecorrente: Além de oferecer proteção contra correntes residuais, os RCBOs tipo B também protegem os circuitos contra sobrecargas e curtos-circuitos, salvaguardando assim a instalação elétrica e os dispositivos conectados.
Disparo Seletivo: Em um sistema onde vários RCBOs estão instalados, um RCBO do tipo B garante que apenas o circuito com a falha seja desconectado, minimizando a interrupção do fornecimento de energia elétrica em outros circuitos.
Compatibilidade e Instalação: Os RCBOs tipo B são projetados para encaixar em quadros de distribuição ou caixas de consumo padrão, tornando-os uma opção versátil tanto para novas instalações quanto para atualizações de sistemas existentes.

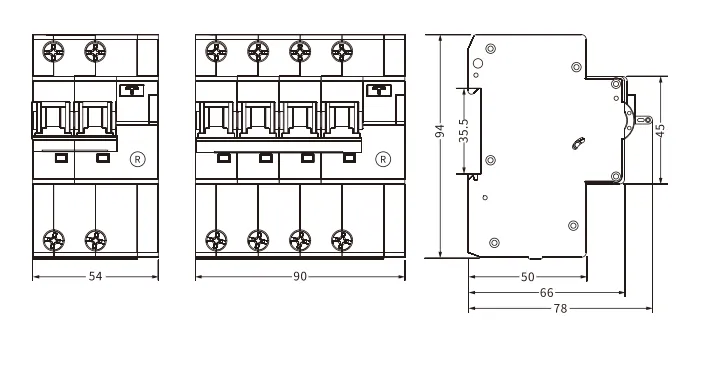

| Padrão | IEC/EN61009-1, IEC/EN62423 |
| Proteção | Falha de aterramento, sobrecorrente e curto-circuito, sobretensão (selecionável) |
| Tipo de viagem | Falha de aterramento: Eletrônica |
| Sobrecarga e curto-circuito: Termomagnético | |
| Tipo de proteção (fuga de corrente elétrica) | B |
| Número de postes | Módulo 2P(1P+N) com 3 pinos, módulo 4P(3P+N) com 5 pinos, linha N desconectada |
| Tensão nominal (Ue) | 1P+N: 230/240V~, 3P+N: 400/415V~ |
| Corrente nominal (em) | 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Correntes de sensibilidade nominais (l△n) | 30, 100, 300 mA |
| Tempo de desligamento da corrente residual sob (l△n) | ≤0,1s |
| Capacidade residual nominal de formação e ruptura (l△m) | 500A (In≤50A), 10In (In>50A) |
| Frequência nominal | 50/60Hz |
| Capacidade de ruptura nominal | 10kA |
| Classe de Limitação de Energia | 3 |
| Tensão nominal de impulso suportável (1,2/50) (Uimp) | 4kV |
| Tensão de teste dielétrico na frequência industrial por 1 minuto | 2kV |
| característica de liberação térmica | (1,13-1,45)x em |
| característica de liberação magnética | B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn |
| Vida útil elétrica | 4.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| indicador de falha de aterramento | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente | -25℃ a +55℃ (até 70°C com capacidade de corrente reduzida), umidade máxima de 95%. |
| Temperatura de armazenamento | -25℃ a +70℃ |
| Tipo de conexão do terminal | Barramento tipo cabo/pino/barramento tipo garfo |
| Tamanho máximo do terminal para cabo | 25mm² |
| Torque máximo de aperto | 2,5 Nm |
| Instalação | Montagem em trilho DIN de 35 mm |
| Conexão | Do topo |
| Model | Rated Current | Poles | Trip Curve | RCD Type | Residual Current | Code |
| EKL15-63B-1NB0630 | 6A | 1P+N | B | B | 30mA | 132401 |
| EKL15-63B-1NB1030 | 10A | 1P+N | B | B | 30mA | 132402 |
| EKL15-63B-1NB1630 | 16A | 1P+N | B | B | 30mA | 132403 |
| EKL15-63B-1NB2030 | 20A | 1P+N | B | B | 30mA | 132404 |
| EKL15-63B-1NB2530 | 25A | 1P+N | B | B | 30mA | 132405 |
| EKL15-63B-1NB3230 | 32A | 1P+N | B | B | 30mA | 132406 |
| EKL15-63B-1NB4030 | 40A | 1P+N | B | B | 30mA | 132407 |
| EKL15-63B-1NB5030 | 50A | 1P+N | B | B | 30mA | 132408 |
| EKL15-63B-1NB6330 | 63A | 1P+N | B | B | 30mA | 132409 |
| EKL15-63B-1NB06100 | 6A | 1P+N | B | B | 100mA | 132410 |
| EKL15-63B-1NB10100 | 10A | 1P+N | B | B | 100mA | 132411 |
| EKL15-63B-1NB16100 | 16A | 1P+N | B | B | 100mA | 132412 |
| EKL15-63B-1NB20100 | 20A | 1P+N | B | B | 100mA | 132413 |
| EKL15-63B-1NB25100 | 25A | 1P+N | B | B | 100mA | 132414 |
| EKL15-63B-1NB32100 | 32A | 1P+N | B | B | 100mA | 132415 |
| EKL15-63B-1NB40100 | 40A | 1P+N | B | B | 100mA | 132416 |
| EKL15-63B-1NB50100 | 50A | 1P+N | B | B | 100mA | 132417 |
| EKL15-63B-1NB63100 | 63A | 1P+N | B | B | 100mA | 132418 |
| EKL15-63B-1NB06300 | 6A | 1P+N | B | B | 300mA | 132419 |
| EKL15-63B-1NB10300 | 10A | 1P+N | B | B | 300mA | 132420 |
| EKL15-63B-1NB16300 | 16A | 1P+N | B | B | 300mA | 132421 |
| EKL15-63B-1NB20300 | 20A | 1P+N | B | B | 300mA | 132422 |
| EKL15-63B-1NB25300 | 25A | 1P+N | B | B | 300mA | 132423 |
| EKL15-63B-1NB32300 | 32A | 1P+N | B | B | 300mA | 132424 |
| EKL15-63B-1NB40300 | 40A | 1P+N | B | B | 300mA | 132425 |
| EKL15-63B-1NB50300 | 50A | 1P+N | B | B | 300mA | 132426 |
| EKL15-63B-1NB63300 | 63A | 1P+N | B | B | 300mA | 132427 |
| EKL15-63B-1NC0630 | 6A | 1P+N | C | B | 30mA | 132428 |
| EKL15-63B-1NC1030 | 10A | 1P+N | C | B | 30mA | 132429 |
| EKL15-63B-1NC1630 | 16A | 1P+N | C | B | 30mA | 132430 |
| EKL15-63B-1NC2030 | 20A | 1P+N | C | B | 30mA | 132431 |
| EKL15-63B-1NC2530 | 25A | 1P+N | C | B | 30mA | 132432 |
| EKL15-63B-1NC3230 | 32A | 1P+N | C | B | 30mA | 132433 |
| EKL15-63B-1NC4030 | 40A | 1P+N | C | B | 30mA | 132434 |
| EKL15-63B-1NC5030 | 50A | 1P+N | C | B | 30mA | 132435 |
| EKL15-63B-1NC6330 | 63A | 1P+N | C | B | 30mA | 132436 |
| EKL15-63B-1NC06100 | 6A | 1P+N | C | B | 100mA | 132437 |
| EKL15-63B-1NC10100 | 10A | 1P+N | C | B | 100mA | 132438 |
| EKL15-63B-1NC16100 | 16A | 1P+N | C | B | 100mA | 132439 |
| EKL15-63B-1NC20100 | 20A | 1P+N | C | B | 100mA | 132440 |
| EKL15-63B-1NC25100 | 25A | 1P+N | C | B | 100mA | 132441 |
| EKL15-63B-1NC32100 | 32A | 1P+N | C | B | 100mA | 132442 |
| EKL15-63B-1NC40100 | 40A | 1P+N | C | B | 100mA | 132443 |
| EKL15-63B-1NC50100 | 50A | 1P+N | C | B | 100mA | 132444 |
| EKL15-63B-1NC63100 | 63A | 1P+N | C | B | 100mA | 132445 |
| EKL15-63B-1NC06300 | 6A | 1P+N | C | B | 300mA | 132446 |
| EKL15-63B-1NC10300 | 10A | 1P+N | C | B | 300mA | 132447 |
| EKL15-63B-1NC16300 | 16A | 1P+N | C | B | 300mA | 132448 |
| EKL15-63B-1NC20300 | 20A | 1P+N | C | B | 300mA | 132449 |
| EKL15-63B-1NC25300 | 25A | 1P+N | C | B | 300mA | 132450 |
| EKL15-63B-1NC32300 | 32A | 1P+N | C | B | 300mA | 132451 |
| EKL15-63B-1NC40300 | 40A | 1P+N | C | B | 300mA | 132452 |
| EKL15-63B-1NC50300 | 50A | 1P+N | C | B | 300mA | 132453 |
| EKL15-63B-1NC63300 | 63A | 1P+N | C | B | 300mA | 132454 |
| EKL15-63B-1ND0630 | 6A | 1P+N | D | B | 30mA | 133360 |
| EKL15-63B-1ND1030 | 10A | 1P+N | D | B | 30mA | 133361 |
| EKL15-63B-1ND1630 | 16A | 1P+N | D | B | 30mA | 133362 |
| EKL15-63B-1ND2030 | 20A | 1P+N | D | B | 30mA | 133363 |
| EKL15-63B-1ND2530 | 25A | 1P+N | D | B | 30mA | 133364 |
| EKL15-63B-1ND3230 | 32A | 1P+N | D | B | 30mA | 133365 |
| EKL15-63B-1ND4030 | 40A | 1P+N | D | B | 30mA | 133366 |
| EKL15-63B-1ND5030 | 50A | 1P+N | D | B | 30mA | 133367 |
| EKL15-63B-1ND6330 | 63A | 1P+N | D | B | 30mA | 133368 |
| EKL15-63B-1ND06100 | 6A | 1P+N | D | B | 100mA | 133369 |
| EKL15-63B-1ND10100 | 10A | 1P+N | D | B | 100mA | 133370 |
| EKL15-63B-1ND16100 | 16A | 1P+N | D | B | 100mA | 133371 |
| EKL15-63B-1ND20100 | 20A | 1P+N | D | B | 100mA | 133372 |
| EKL15-63B-1ND25100 | 25A | 1P+N | D | B | 100mA | 133373 |
| EKL15-63B-1ND32100 | 32A | 1P+N | D | B | 100mA | 133374 |
| EKL15-63B-1ND40100 | 40A | 1P+N | D | B | 100mA | 133375 |
| EKL15-63B-1ND50100 | 50A | 1P+N | D | B | 100mA | 133376 |
| EKL15-63B-1ND63100 | 63A | 1P+N | D | B | 100mA | 133377 |
| EKL15-63B-1ND06300 | 6A | 1P+N | D | B | 300mA | 133378 |
| EKL15-63B-1ND10300 | 10A | 1P+N | D | B | 300mA | 133379 |
| EKL15-63B-1ND16300 | 16A | 1P+N | D | B | 300mA | 133380 |
| EKL15-63B-1ND20300 | 20A | 1P+N | D | B | 300mA | 133381 |
| EKL15-63B-1ND25300 | 25A | 1P+N | D | B | 300mA | 133382 |
| EKL15-63B-1ND32300 | 32A | 1P+N | D | B | 300mA | 133383 |
| EKL15-63B-1ND40300 | 40A | 1P+N | D | B | 300mA | 133384 |
| EKL15-63B-1ND50300 | 50A | 1P+N | D | B | 300mA | 133385 |
| EKL15-63B-1ND63300 | 63A | 1P+N | D | B | 300mA | 133386 |
| EKL15-63B-3NB0630 | 6A | 3P+N | B | B | 30mA | 132455 |
| EKL15-63B-3NB1030 | 10A | 3P+N | B | B | 30mA | 132456 |
| EKL15-63B-3NB1630 | 16A | 3P+N | B | B | 30mA | 132457 |
| EKL15-63B-3NB2030 | 20A | 3P+N | B | B | 30mA | 132458 |
| EKL15-63B-3NB2530 | 25A | 3P+N | B | B | 30mA | 132459 |
| EKL15-63B-3NB3230 | 32A | 3P+N | B | B | 30mA | 132460 |
| EKL15-63B-3NB4030 | 40A | 3P+N | B | B | 30mA | 132461 |
| EKL15-63B-3NB5030 | 50A | 3P+N | B | B | 30mA | 132462 |
| EKL15-63B-3NB6330 | 63A | 3P+N | B | B | 30mA | 132463 |
| EKL15-63B-3NB06100 | 6A | 3P+N | B | B | 100mA | 132464 |
| EKL15-63B-3NB10100 | 10A | 3P+N | B | B | 100mA | 132465 |
| EKL15-63B-3NB16100 | 16A | 3P+N | B | B | 100mA | 132466 |
| EKL15-63B-3NB20100 | 20A | 3P+N | B | B | 100mA | 132467 |
| EKL15-63B-3NB25100 | 25A | 3P+N | B | B | 100mA | 132468 |
| EKL15-63B-3NB32100 | 32A | 3P+N | B | B | 100mA | 132469 |
| EKL15-63B-3NB40100 | 40A | 3P+N | B | B | 100mA | 132470 |
| EKL15-63B-3NB50100 | 50A | 3P+N | B | B | 100mA | 132471 |
| EKL15-63B-3NB63100 | 63A | 3P+N | B | B | 100mA | 132472 |
| EKL15-63B-3NB06300 | 6A | 3P+N | B | B | 300mA | 132473 |
| EKL15-63B-3NB10300 | 10A | 3P+N | B | B | 300mA | 132474 |
| EKL15-63B-3NB16300 | 16A | 3P+N | B | B | 300mA | 132475 |
| EKL15-63B-3NB20300 | 20A | 3P+N | B | B | 300mA | 132476 |
| EKL15-63B-3NB25300 | 25A | 3P+N | B | B | 300mA | 132477 |
| EKL15-63B-3NB32300 | 32A | 3P+N | B | B | 300mA | 132478 |
| EKL15-63B-3NB40300 | 40A | 3P+N | B | B | 300mA | 132479 |
| EKL15-63B-3NB50300 | 50A | 3P+N | B | B | 300mA | 132480 |
| EKL15-63B-3NB63300 | 63A | 3P+N | B | B | 300mA | 132481 |
| EKL15-63B-3NC0630 | 6A | 3P+N | C | B | 30mA | 132482 |
| EKL15-63B-3NC1030 | 10A | 3P+N | C | B | 30mA | 132483 |
| EKL15-63B-3NC1630 | 16A | 3P+N | C | B | 30mA | 132484 |
| EKL15-63B-3NC2030 | 20A | 3P+N | C | B | 30mA | 132485 |
| EKL15-63B-3NC2530 | 25A | 3P+N | C | B | 30mA | 132486 |
| EKL15-63B-3NC3230 | 32A | 3P+N | C | B | 30mA | 132487 |
| EKL15-63B-3NC4030 | 40A | 3P+N | C | B | 30mA | 132488 |
| EKL15-63B-3NC5030 | 50A | 3P+N | C | B | 30mA | 132489 |
| EKL15-63B-3NC6330 | 63A | 3P+N | C | B | 30mA | 132490 |
| EKL15-63B-3NC06100 | 6A | 3P+N | C | B | 100mA | 132491 |
| EKL15-63B-3NC10100 | 10A | 3P+N | C | B | 100mA | 132492 |
| EKL15-63B-3NC16100 | 16A | 3P+N | C | B | 100mA | 132493 |
| EKL15-63B-3NC20100 | 20A | 3P+N | C | B | 100mA | 132494 |
| EKL15-63B-3NC25100 | 25A | 3P+N | C | B | 100mA | 132495 |
| EKL15-63B-3NC32100 | 32A | 3P+N | C | B | 100mA | 132496 |
| EKL15-63B-3NC40100 | 40A | 3P+N | C | B | 100mA | 132497 |
| EKL15-63B-3NC50100 | 50A | 3P+N | C | B | 100mA | 132498 |
| EKL15-63B-3NC63100 | 63A | 3P+N | C | B | 100mA | 132499 |
| EKL15-63B-3NC06300 | 6A | 3P+N | C | B | 300mA | 132500 |
| EKL15-63B-3NC10300 | 10A | 3P+N | C | B | 300mA | 132501 |
| EKL15-63B-3NC16300 | 16A | 3P+N | C | B | 300mA | 132502 |
| EKL15-63B-3NC20300 | 20A | 3P+N | C | B | 300mA | 132503 |
| EKL15-63B-3NC25300 | 25A | 3P+N | C | B | 300mA | 132504 |
| EKL15-63B-3NC32300 | 32A | 3P+N | C | B | 300mA | 132505 |
| EKL15-63B-3NC40300 | 40A | 3P+N | C | B | 300mA | 132506 |
| EKL15-63B-3NC50300 | 50A | 3P+N | C | B | 300mA | 132507 |
| EKL15-63B-3NC63300 | 63A | 3P+N | C | B | 300mA | 132508 |
| EKL15-63B-3ND0630 | 6A | 3P+N | D | B | 30mA | 133387 |
| EKL15-63B-3ND1030 | 10A | 3P+N | D | B | 30mA | 133388 |
| EKL15-63B-3ND1630 | 16A | 3P+N | D | B | 30mA | 133389 |
| EKL15-63B-3ND2030 | 20A | 3P+N | D | B | 30mA | 133390 |
| EKL15-63B-3ND2530 | 25A | 3P+N | D | B | 30mA | 133391 |
| EKL15-63B-3ND3230 | 32A | 3P+N | D | B | 30mA | 133392 |
| EKL15-63B-3ND4030 | 40A | 3P+N | D | B | 30mA | 133393 |
| EKL15-63B-3ND5030 | 50A | 3P+N | D | B | 30mA | 133394 |
| EKL15-63B-3ND6330 | 63A | 3P+N | D | B | 30mA | 133395 |
| EKL15-63B-3ND06100 | 6A | 3P+N | D | B | 100mA | 133396 |
| EKL15-63B-3ND10100 | 10A | 3P+N | D | B | 100mA | 133397 |
| EKL15-63B-3ND16100 | 16A | 3P+N | D | B | 100mA | 133398 |
| EKL15-63B-3ND20100 | 20A | 3P+N | D | B | 100mA | 133399 |
| EKL15-63B-3ND25100 | 25A | 3P+N | D | B | 100mA | 133400 |
| EKL15-63B-3ND32100 | 32A | 3P+N | D | B | 100mA | 133401 |
| EKL15-63B-3ND40100 | 40A | 3P+N | D | B | 100mA | 133402 |
| EKL15-63B-3ND50100 | 50A | 3P+N | D | B | 100mA | 133403 |
| EKL15-63B-3ND63100 | 63A | 3P+N | D | B | 100mA | 133404 |
| EKL15-63B-3ND06300 | 6A | 3P+N | D | B | 300mA | 133405 |
| EKL15-63B-3ND10300 | 10A | 3P+N | D | B | 300mA | 133406 |
| EKL15-63B-3ND16300 | 16A | 3P+N | D | B | 300mA | 133407 |
| EKL15-63B-3ND20300 | 20A | 3P+N | D | B | 300mA | 133408 |
| EKL15-63B-3ND25300 | 25A | 3P+N | D | B | 300mA | 133409 |
| EKL15-63B-3ND32300 | 32A | 3P+N | D | B | 300mA | 133410 |
| EKL15-63B-3ND40300 | 40A | 3P+N | D | B | 300mA | 133411 |
| EKL15-63B-3ND50300 | 50A | 3P+N | D | B | 300mA | 133412 |
| EKL15-63B-3ND63300 | 63A | 3P+N | D | B | 300mA | 133413 |
United States (English)
Russia (Pусский)
France (Français)
China (中文)
Spain (Español)
Germany (Deutsch)
Portugal (Português)
Slovakia (slovenský jazyk)
Australia (English)
New Zealand (English)
