● Norma: IEC61009-1, IEC60898-1
● Tipo: AC, A
● Corrente nominal: 6~40A
● Tensão nominal: 230/240~
● Número de polos: 2P(1P+N)
● Tecnologia da unidade de disparo: Tipo eletromagnético
● Corrente operacional residual nominal (IΔn): 30, 100 e 300 mA
● Capacidade nominal de interrupção de curto-circuito: 6 kA
● Curva de tropeço: B, C
● Temperatura ambiente: -25...+55 ºC
● Conexão: De cima para baixo

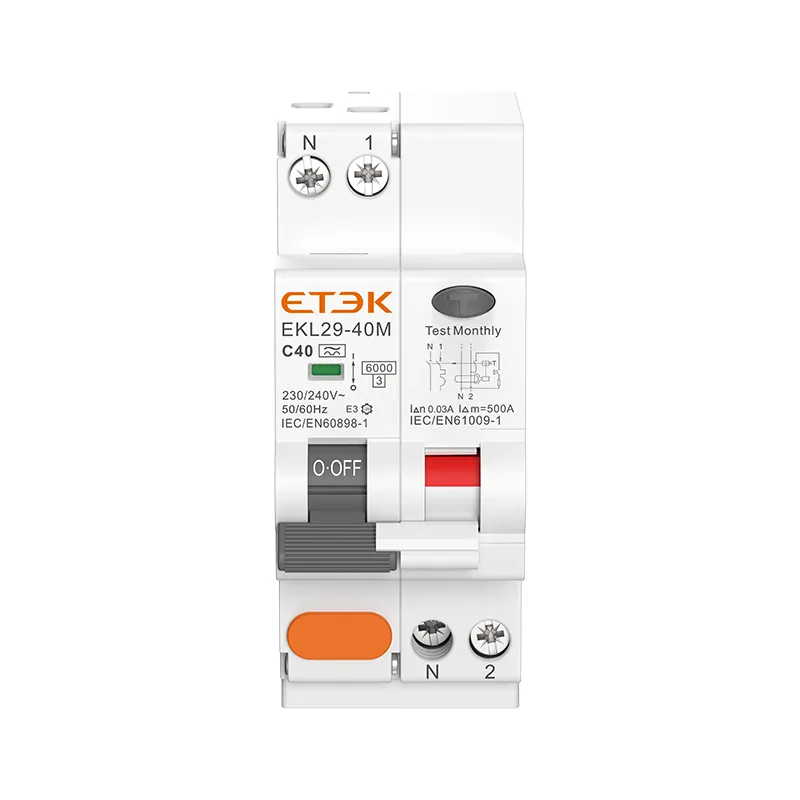

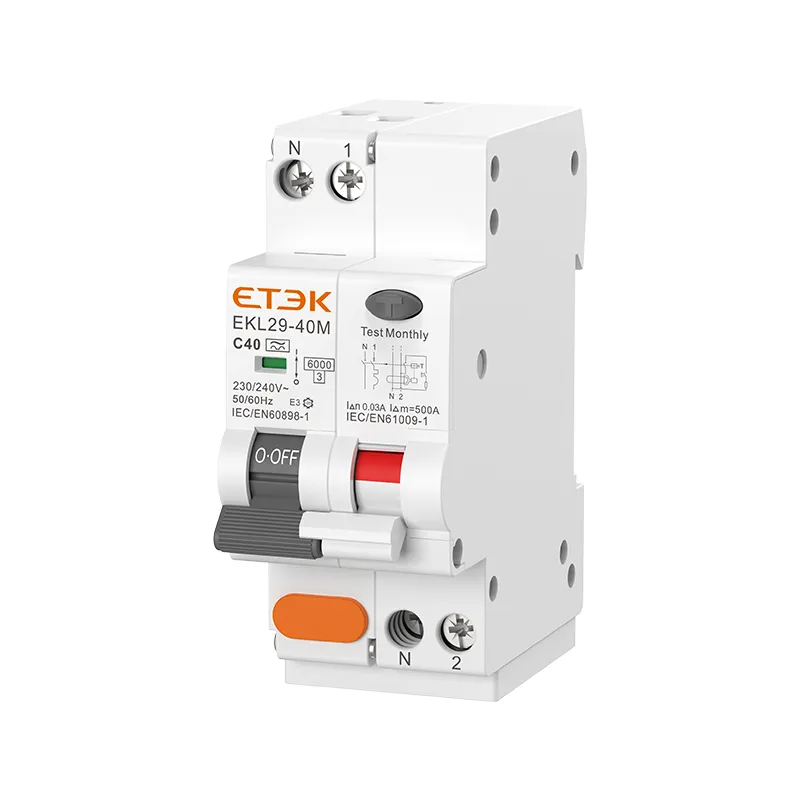

O EKL29-40M RCBO é um disjuntor diferencial residual eletromagnético com proteção contra sobrecorrente. Ele foi projetado para proteger instalações monofásicas de distribuição final em edifícios comerciais e industriais, com uma capacidade máxima de 40A.
Design modular, fácil de instalar.
Sensibilidade de disparo de 30mA a 300mA para atender a todas as necessidades de proteção contra fuga de corrente para a terra.
| Padrão | IEC/EN61009-1, IEC/EN60898-1 |
| Proteção | Falha de aterramento, sobrecorrente e curto-circuito |
| Tipo de viagem | Falha de aterramento: Eletromagnética |
| Sobrecarga e curto-circuito: Termomagnético | |
| Tipo de proteção (fuga de corrente elétrica) | AC, A |
| Número de postes | Módulo 1P+N com 2 cabos, linha N desconectada |
| Tensão nominal (Ue) | 230/240V~ |
| Frequência nominal | 50/60Hz |
| Correntes nominais (em) | 6,10,16,20,25,32,40A |
| Correntes de sensibilidade nominais I△n | 30, 100, 300 mA |
| Tempo de desligamento da corrente residual sob I△n | ≤ 0,1s |
| Capacidade residual nominal de formação e ruptura (I△m) | 500A (In≤50A) |
| Capacidade de ruptura nominal | 6.000A |
| Classe de Limitação de Energia | 3 |
| Tensão nominal de impulso suportável (1,2/50) Uimp | 4.000 V |
| Tensão de teste dielétrico na frequência industrial durante 1 minuto | 2kV |
| característica de liberação térmica | (1,13-1,45) x em |
| característica de liberação magnética | B:(3-5) x pol, C:(5-10) x pol |
| Vida útil elétrica | 4.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| indicador de falha de aterramento | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente | -25 °C a +55 °C, umidade máxima de 95%. |
| Tipo de conexão do terminal | Barramento tipo cabo/pino |
| Tamanho máximo do terminal para cabo | 16mm 2 |
| Torque máximo de aperto | 2,5 Nm |
| Instalação | Montagem em trilho DIN de 35 mm |
| Conexão | De cima para baixo |
