● Norma: IEC61009-1
● Tipo: AC, A
● Corrente nominal: 6~40A
● Tensão nominal: 230/240~
● Número de polos: Polos simples
● Corrente operacional residual nominal (IAn): 10, 30, 100, 300 mA
● Capacidade nominal de interrupção de curto-circuito: 6 kA
● Curva de tropeço: B, C
● Temperatura ambiente: -25...+40 ºC
● Conexão: De baixo para cima
● Certificados: CE, CB

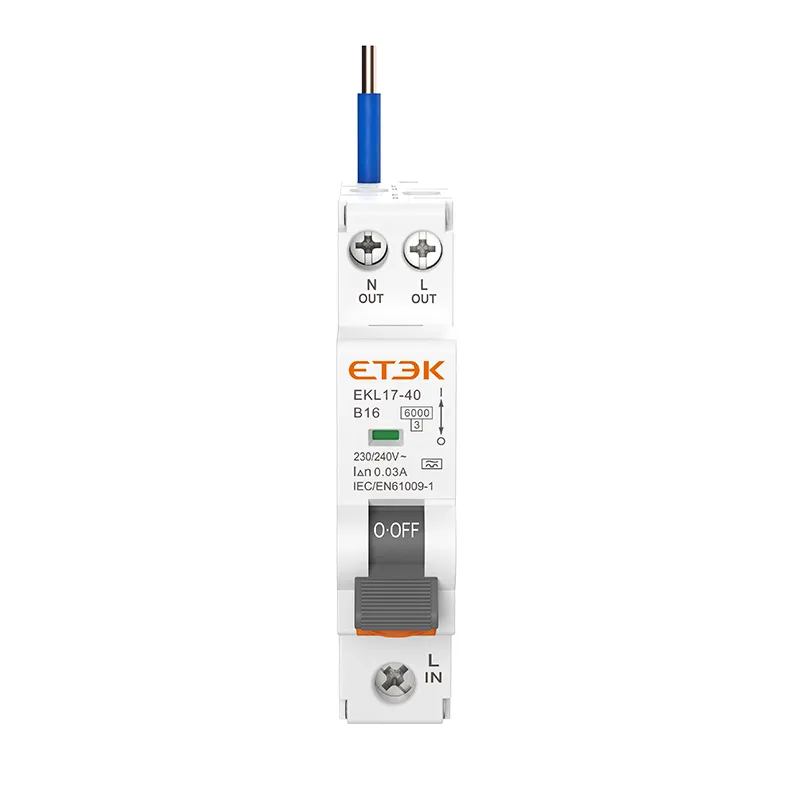

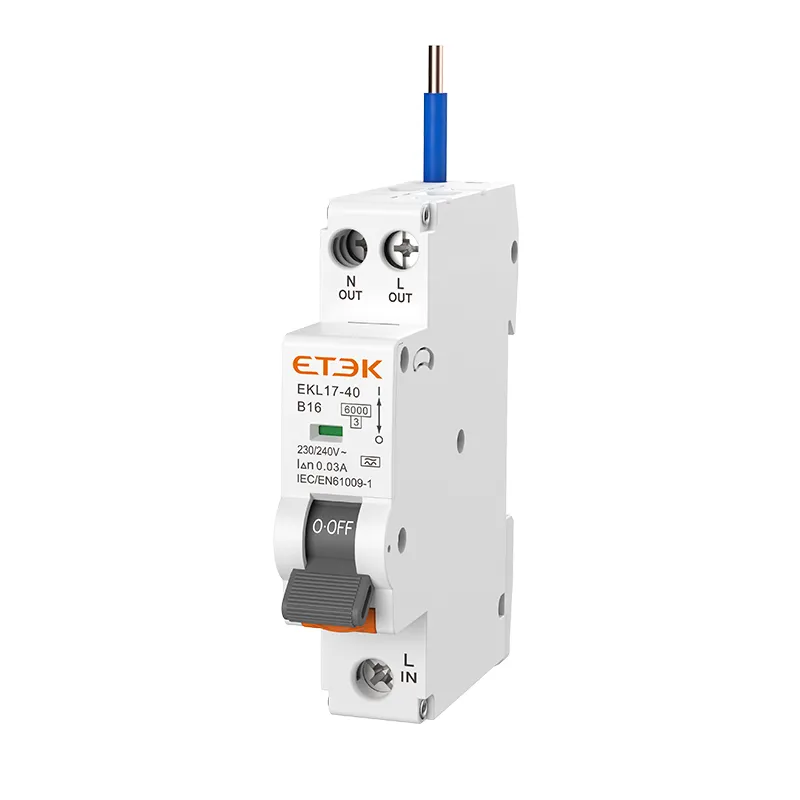

O EKL17-40 é um disjuntor diferencial residual (DR) monofásico com proteção contra sobrecorrente (RCBO) em um único módulo, que oferece proteção contra curto-circuito, sobrecarga, falta à terra e contatos indiretos, além de proteção adicional contra contatos diretos. O RCBO EKL17-40 está disponível em quatro versões diferentes: 10, 30, 100 e 300 mA. O EKL17-40 também possui fio neutro de alimentação.
O disjuntor diferencial residual (DR) EKL17-40 1P+N combina proteção contra corrente residual e proteção contra sobrecorrente em um único módulo. Algumas de suas características incluem:
1. Proteção aprimorada : O fio neutro da rede elétrica ajuda a fornecer proteção adicional contra falhas de aterramento e sobrecorrentes.
2. Segurança reforçada : O RCBO com fios neutro e terra ajuda a aumentar a segurança das instalações elétricas, fornecendo proteção contra fugas de corrente para a terra e sobrecorrentes.
3. Adequado para aplicações específicas : Este tipo de RCBO é particularmente adequado para instalações onde é necessário um fio terra funcional, como em instalações médicas ou áreas com equipamentos eletrônicos sensíveis.
4. Conformidade com as normas : O uso de um fio terra funcional é frequentemente exigido por normas em determinados setores ou países, e o RCBO 1P+N com fio neutro ajuda a atender a esses requisitos.
5. Fácil instalação : Assim como o RCBO 1P+N padrão, a versão com fio neutro é fácil de instalar e requer fiação mínima, o que ajuda a economizar tempo e esforço durante a instalação.
| Padrão | IEC/EN61009-1 |
| Proteção | Falha de aterramento, sobrecorrente e curto-circuito, sobretensão (selecionável) |
| Tipo de viagem | Falha de aterramento: Eletrônica |
| Sobrecarga e curto-circuito: Termomagnético | |
| Tipo de proteção (fuga de corrente elétrica) | AC,A |
| Número de postes | 1P+N 1 módulo, linha N com desconectado |
| Correntes nominais (em) | 6,10,16,20,25,32,40A |
| Correntes de sensibilidade nominal I△n | 10, 30, 100, 300 mA |
| Tempo de desligamento da corrente residual sob I△n | ≤ 0,1s |
| Capacidade residual nominal de formação e ruptura (I△m) | 500A (In≤50A) |
| Tensão nominal (Ue) | 230/240V~ |
| Frequência nominal | 50/60Hz |
| Capacidade de ruptura nominal | 6.000A |
| Classe de Limitação de Energia | 3 |
| Tensão nominal de impulso suportável (1,2/50) Uimp | 4.000 V |
| Tensão de teste dielétrico na frequência industrial durante 1 minuto | 2kV |
| característica de liberação térmica | (1,13-1,45) x em |
| característica de liberação magnética | B:(3-5) x pol, C:(5-10) x pol |
| Vida útil elétrica | 4.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente | -25 °C a +40 °C, umidade máxima de 95%. |
| Tipo de conexão do terminal | Barramento tipo cabo/pino |
| Tamanho máximo do terminal para cabo | L(entrada): 25 mm² , N/L(saída): 16 mm² |
| Torque máximo de aperto | L(entrada): 2,5 Nm, N/L(saída): 2 N.m |
| Instalação | Montagem em trilho DIN de 35 mm |
| Conexão | De baixo para cima |
