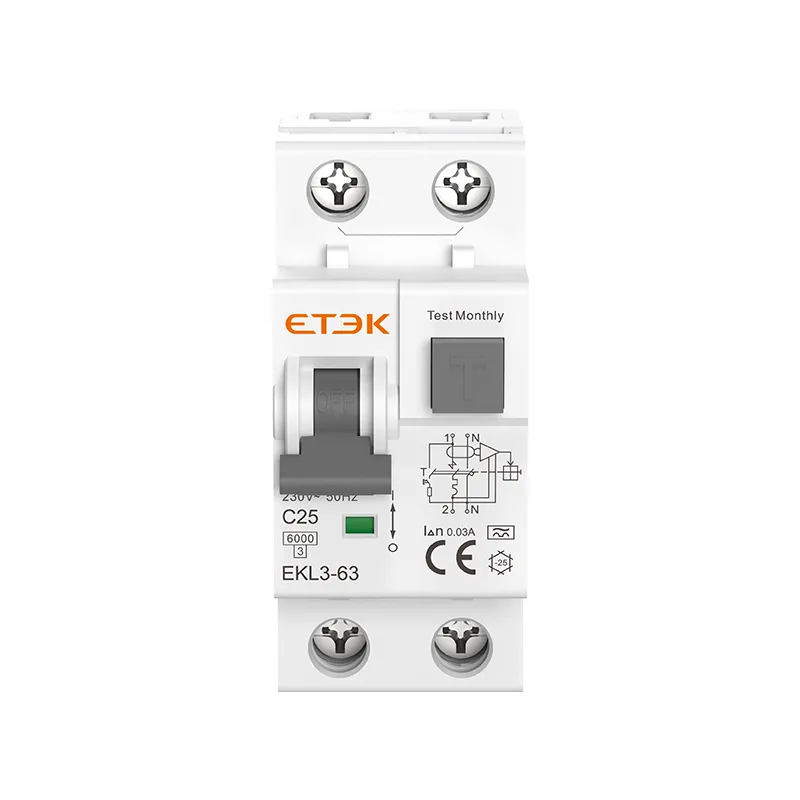

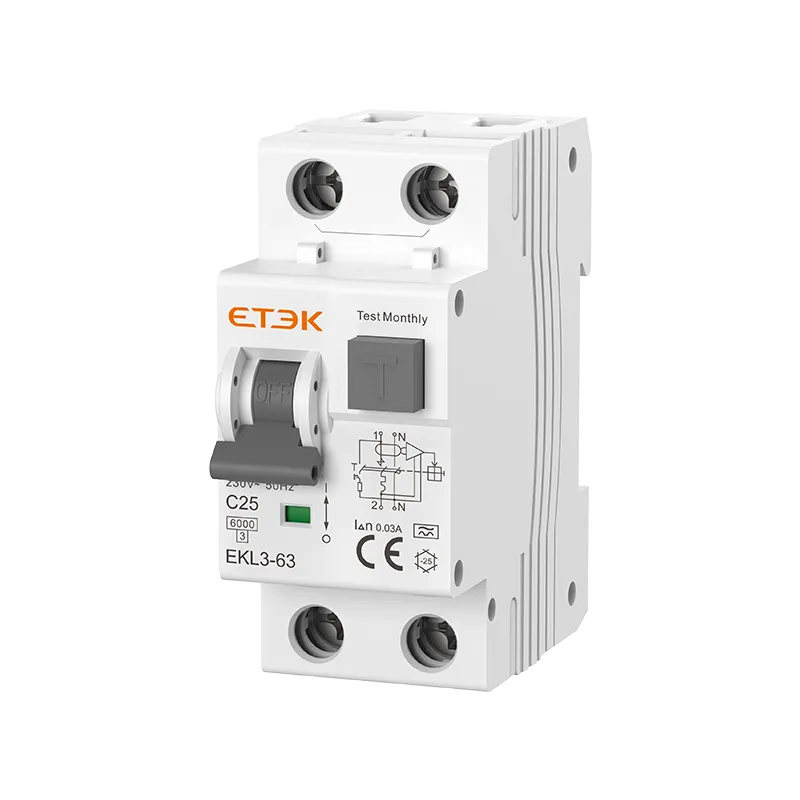

Disjuntor de corrente residual EKL17-40 1P+N com proteção contra sobrecorrente (RCBO)
Consulte
● Padrão: IEC61009-1
● Tipo: AC, A
● Corrente nominal: 6~63A
● Tensão nominal: 230/240~
● Número de pólos: Dois pólos
● Corrente operacional residual nominal (IAn): 10,30,100, 300mA
● Capacidade de interrupção de curto-circuito nominal: 6kA, 10kA
● Curva de disparo: B, C
● Temperatura do ar ambiente: -25...+40 ºC
● Conexão: De cima para baixo
● Certificados: CE, CB

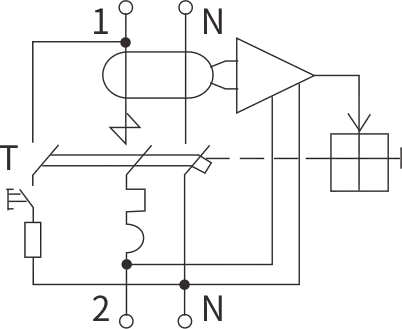

O disjuntor de proteção EKL3-63 "fase de linha + neutro + vazamento" é aplicado ao circuito residencial monofásico de 50 Hz ou 60 Hz, tensão nominal de 230 V, para proteger vazamento, sobrecarga elétrica civil e curto-circuito. O produto é fornecido com muitas vantagens, como tamanho pequeno, alta capacidade de interrupção, corte de linha zero, linha viva ao mesmo tempo e proteção contra vazamento no caso de fiação reversa de linha viva. Este produto está em conformidade com os padrões IEC61009, com tecnologia internacional avançada.
|
Padrão
|
IEC/EN61009-1
|
||
|
Proteção
|
Falha de aterramento, sobrecorrente e curto-circuito, sobretensão (selecionável)
|
||
|
Tipo de viagem
|
Falha de aterramento: Eletrônica
|
||
|
Sobrecarga e curto-circuito: Termomagnético
|
|||
|
Tipo de proteção (vazamento elétrico)
|
CA, UM | ||
|
Nº de postes
|
1P+N 2 módulos, linha N com desconectado
|
||
| Corrente nominal em | 6,10,16,20,25,32,40,50,63A | ||
| Tensão nominal Ue | 230/240V~ | ||
| Frequência nominal | 50/60Hz | ||
|
Correntes de sensibilidade nominais I△n
|
10,30,100,300mA | ||
|
Tempo de desligamento da corrente residual sob I△n
|
≤0,1s | ||
|
Capacidade residual nominal de fabricação e quebra (I△m)
|
500A (em ≤ 50A), 10A (em > 50A)
|
||
| Capacidade de interrupção nominal | EKL3-63: 6kA, EKL3-63H: 10kA | ||
| Classe de limitação de energia | 3 | ||
| Tensão de impulso suportável nominal (1,2/50) Uimp | 4.000 V | ||
| Tensão de teste dielétrico em frequência ind. por 1min | 2kV | ||
|
Característica de liberação térmica
|
(1,13-1,45) x Em
|
||
|
Característica de liberação magnética
|
B:(3-5) x Em, C:(5-10) x Em
|
||
| Vida elétrica | 4.000 ciclos | ||
| Vida mecânica | 10.000 ciclos | ||
| Indicador de posição de contato | Sim | ||
|
Indicador de falha de aterramento
|
Sim | ||
|
Grau de proteção
|
IP20 | ||
| Temperatura ambiente |
-25℃ a +55℃, máx. 95% de umidade
|
||
| Tipo de conexão do terminal | Barramento tipo cabo/pino/barramento tipo garfo | ||
|

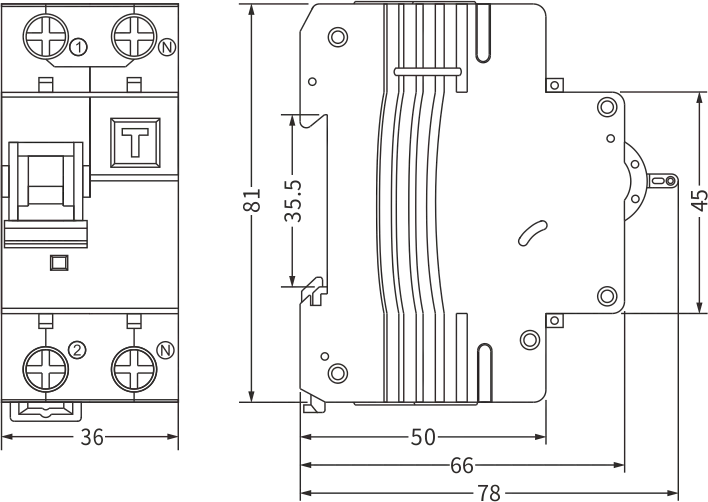

Tamanho máximo do terminal para cabo
|
25mm 2 | ||
|
Torque de aperto máx.
|
2,5 Nm | ||
|
Instalação
|
Montagem em trilho DIN de 35 mm
|
||
| Conexão |
De cima para baixo
|
||
| Polacos | Corrente de classificação (A） | B Curva | |||
| Sensibilidade | |||||
| 10mA | 30mA | 100mA | 300mA | ||
| Type AC | |||||
| 1P+N | 6A | EKL3-63-1NB0610 | EKL3-63-1NB0630 | EKL3-63-1NB06100 | EKL3-63-1NB06300 |
| 10A | EKL3-63-1NB1010 | EKL3-63-1NB1030 | EKL3-63-1NB10100 | EKL3-63-1NB10300 | |
| 16A | EKL3-63-1NB1610 | EKL3-63-1NB1630 | EKL3-63-1NB16100 | EKL3-63-1NB16300 | |
| 20A | EKL3-63-1NB2010 | EKL3-63-1NB2030 | EKL3-63-1NB20100 | EKL3-63-1NB20300 | |
| 25A | EKL3-63-1NB2510 | EKL3-63-1NB2530 | EKL3-63-1NB25100 | EKL3-63-1NB25300 | |
| 32A | EKL3-63-1NB3210 | EKL3-63-1NB3230 | EKL3-63-1NB32100 | EKL3-63-1NB32300 | |
| 40A | EKL3-63-1NB4010 | EKL3-63-1NB4030 | EKL3-63-1NB40100 | EKL3-63-1NB40300 | |
| 50A | EKL3-63-1NB5010 | EKL3-63-1NB5030 | EKL3-63-1NB50100 | EKL3-63-1NB50300 | |
| 63A | EKL3-63-1NB6310 | EKL3-63-1NB6330 | EKL3-63-1NB63100 | EKL3-63-1NB63300 | |
| Type A | |||||
| 6A | EKL3-63-1NB0610A | EKL3-63-1NB0630A | EKL3-63-1NB06100A | EKL3-63-1NB06300A | |
| 8A | EKL3-63-1NB0810A | EKL3-63-1NB0830A | EKL3-63-1NB08100A | EKL3-63-1NB08300A | |
| 10A | EKL3-63-1NB1010A | EKL3-63-1NB1030A | EKL3-63-1NB10100A | EKL3-63-1NB10300A | |
| 13A | EKL3-63-1NB1310A | EKL3-63-1NB1330A | EKL3-63-1NB13100A | EKL3-63-1NB13300A | |
| 16A | EKL3-63-1NB1610A | EKL3-63-1NB1630A | EKL3-63-1NB16100A | EKL3-63-1NB16300A | |
| 20A | EKL3-63-1NB2010A | EKL3-63-1NB2030A | EKL3-63-1NB20100A | EKL3-63-1NB20300A | |
| 25A | EKL3-63-1NB2510A | EKL3-63-1NB2530A | EKL3-63-1NB25100A | EKL3-63-1NB25300A | |
| 32A | EKL3-63-1NB3210A | EKL3-63-1NB3230A | EKL3-63-1NB32100A | EKL3-63-1NB32300A | |
| 40A | EKL3-63-1NB4010A | EKL3-63-1NB4030A | EKL3-63-1NB40100A | EKL3-63-1NB40300A | |
| 50A | EKL3-63-1NB5010A | EKL3-63-1NB5030A | EKL3-63-1NB50100A | EKL3-63-1NB50300A | |
| 63A | EKL3-63-1NB6310A | EKL3-63-1NB6330A | EKL3-63-1NB63100A | EKL3-63-1NB63300A | |
| Corrente de classificação (A） | C Curva | ||||
| Sensibilidade | |||||
| 10mA | 30mA | 100mA | 300mA | ||
| Type AC | |||||
| 6A | EKL3-63-1NC0610 | EKL3-63-1NC0630 | EKL3-63-1NC06100 | EKL3-63-1NC06300 | |
| 10A | EKL3-63-1NC1010 | EKL3-63-1NC1030 | EKL3-63-1NC10100 | EKL3-63-1NC10300 | |
| 16A | EKL3-63-1NC1610 | EKL3-63-1NC1630 | EKL3-63-1NC16100 | EKL3-63-1NC16300 | |
| 20A | EKL3-63-1NC2010 | EKL3-63-1NC2030 | EKL3-63-1NC20100 | EKL3-63-1NC20300 | |
| 25A | EKL3-63-1NC2510 | EKL3-63-1NC2530 | EKL3-63-1NC25100 | EKL3-63-1NC25300 | |
| 32A | EKL3-63-1NC3210 | EKL3-63-1NC3230 | EKL3-63-1NC32100 | EKL3-63-1NC32300 | |
| 40A | EKL3-63-1NC4010 | EKL3-63-1NC4030 | EKL3-63-1NC40100 | EKL3-63-1NC40300 | |
| 50A | EKL3-63-1NC5010 | EKL3-63-1NC5030 | EKL3-63-1NC50100 | EKL3-63-1NC50300 | |
| 63A | EKL3-63-1NC6310 | EKL3-63-1NC6330 | EKL3-63-1NC63100 | EKL3-63-1NC63300 | |
| Type A | |||||
| 6A | EKL3-63-1NC0610A | EKL3-63-1NC0630A | EKL3-63-1NC06100A | EKL3-63-1NC06300A | |
| 10A | EKL3-63-1NC1010A | EKL3-63-1NC1030A | EKL3-63-1NC10100A | EKL3-63-1NC10300A | |
| 16A | EKL3-63-1NC1610A | EKL3-63-1NC1630A | EKL3-63-1NC16100A | EKL3-63-1NC16300A | |
| 20A | EKL3-63-1NC2010A | EKL3-63-1NC2030A | EKL3-63-1NC20100A | EKL3-63-1NC20300A | |
| 25A | EKL3-63-1NC2510A | EKL3-63-1NC2530A | EKL3-63-1NC25100A | EKL3-63-1NC25300A | |
| 32A | EKL3-63-1NC3210A | EKL3-63-1NC3230A | EKL3-63-1NC32100A | EKL3-63-1NC32300A | |
| 40A | EKL3-63-1NC4010A | EKL3-63-1NC4030A | EKL3-63-1NC40100A | EKL3-63-1NC40300A | |
| 50A | EKL3-63-1NC5010A | EKL3-63-1NC5030A | EKL3-63-1NC50100A | EKL3-63-1NC50300A | |
| 63A | EKL3-63-1NC6310A | EKL3-63-1NC6330A | EKL3-63-1NC63100A | EKL3-63-1NC63300A | |
