● Norma: IEC61009-1
● Tipo: AC, A
● Corrente nominal: 6~40A
● Tensão nominal: 230/240~
● Número de polos: 2P (1P+N)
● Corrente operacional residual nominal (IAn): 30, 100, 300 mA
● Capacidade nominal de interrupção de curto-circuito: 6 kA
● Curva de tropeço: B, C
● Temperatura ambiente: -25...+55 ºC
● Conexão: De cima para baixo
● Certificados: CE, CB, UKCA, S

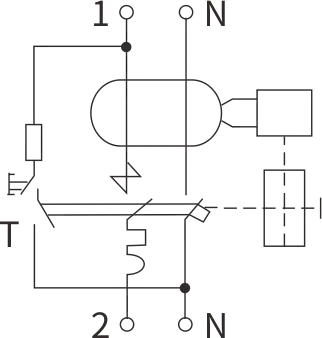

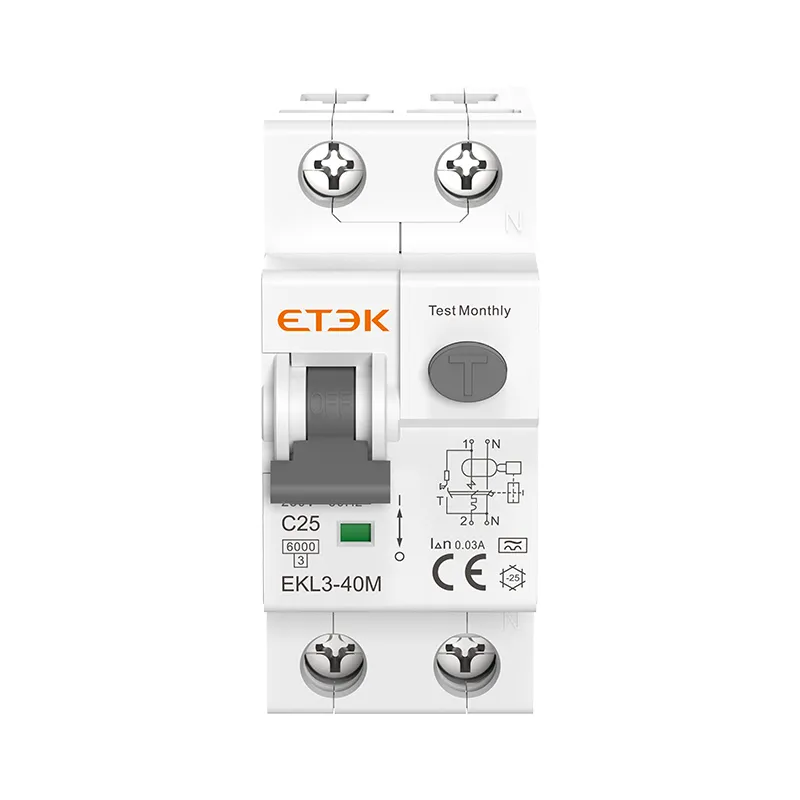

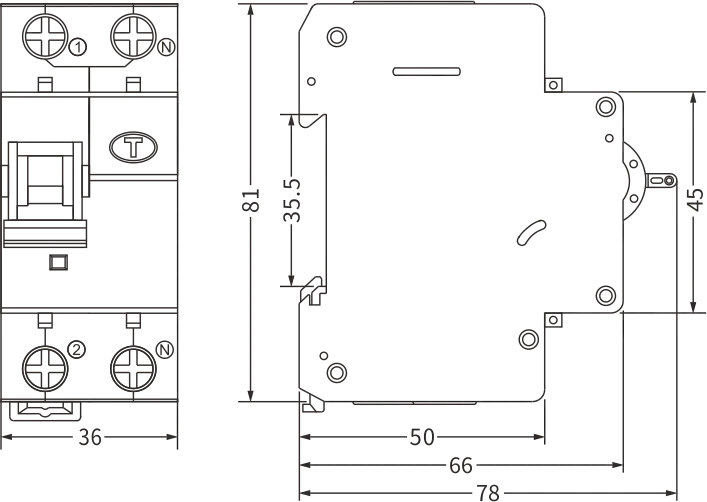

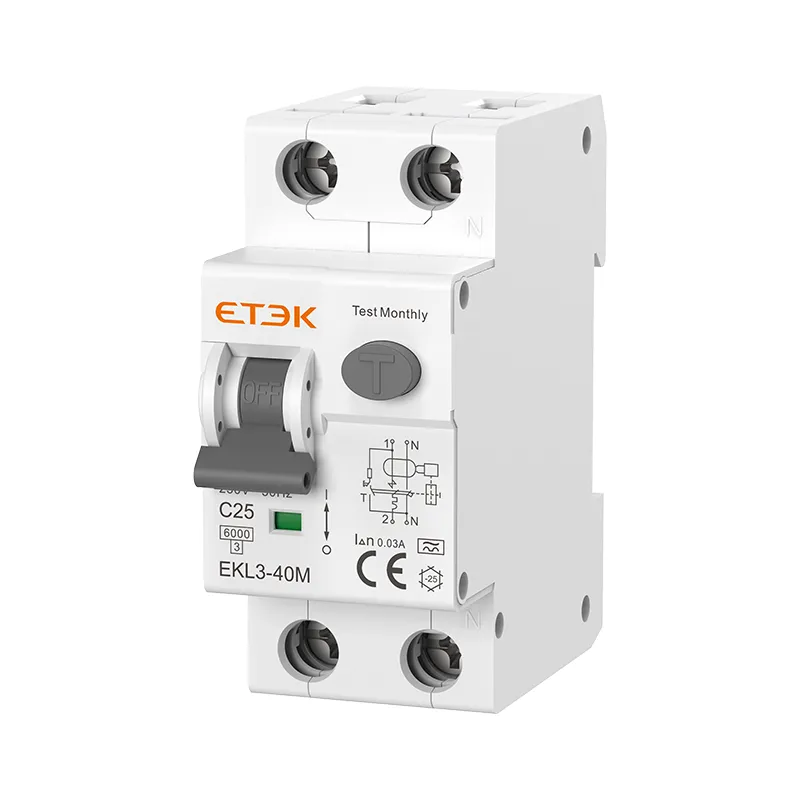

O disjuntor magnético EKL3-40M, com proteção "Fase + Neutro + Fuga", é aplicado em circuitos residenciais monofásicos de 50Hz ou 60Hz, com tensão nominal de 230V, para proteção contra fugas, sobrecargas e curtos-circuitos. O produto oferece diversas vantagens, como tamanho compacto, alta capacidade de interrupção, desligamento simultâneo de neutro e fase, e proteção contra fugas mesmo com inversão de polaridade na fase. Este produto está em conformidade com a norma IEC61009-1 e incorpora tecnologia internacional avançada.
Padrão | IEC/EN61009-1 | ||
Proteção | Falha de aterramento, sobrecorrente e curto-circuito, sobretensão (selecionável) | ||
Tipo de viagem | Falha de aterramento: Eletromagnética | ||
Sobrecarga e curto-circuito: Termomagnético | |||
Tipo de proteção (fuga de corrente elétrica) | AC, A | ||
Número de postes | Módulo 1P+N com 2 linhas, linha N desconectada | ||
| Corrente nominal em | 6,10,16,20,25,32,40A | ||
| Tensão nominal Ue | 230/240V~ | ||
| Frequência nominal | 50/60Hz | ||
Correntes de sensibilidade nominais I△n | 30, 100, 300 mA | ||
Tempo de desligamento da corrente residual sob I△n | ≤0,1s | ||
Capacidade residual nominal de formação e ruptura (I△m) | 500A (In≤50A) | ||
| Capacidade de ruptura nominal | 6.000A | ||
| Classe de limitação de energia | 3 | ||
| Tensão nominal de impulso suportável (1,2/50) Uimp | 4.000 V | ||
| Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2kV | ||
característica de liberação térmica | (1,13-1,45) x em | ||
característica de liberação magnética | B:(3-5) x pol, C:(5-10) x pol | ||
| Vida útil elétrica | 4.000 ciclos | ||
| Vida mecânica | 10.000 ciclos | ||
| Indicador de posição de contato | Sim | ||
indicador de falha de aterramento | Sim | ||
Grau de proteção | IP20 | ||
| Temperatura ambiente | -25 °C a +55 °C, umidade máxima de 95%. | ||
| Tipo de conexão do terminal | Barramento tipo cabo/pino/barramento tipo garfo | ||
Tamanho máximo do terminal para cabo | 25mm 2 | ||
Torque máximo de aperto | 2,5 Nm | ||
Instalação | Montagem em trilho DIN de 35 mm | ||
| Conexão | De cima para baixo | ||
| Poles | Rated Current（A） | B Curve | ||
| Sensitivity | ||||
| 30mA | 100mA | 300mA | ||
| Type A | ||||
| 1P+N | 6A | EKL3-40M-1NB0630 | EKL3-40M-1NB06100 | EKL3-40M-1NB06300 |
| 8A | EKL3-40M-1NB0830 | EKL3-40M-1NB08100 | EKL3-40M-1NB08300 | |
| 10A | EKL3-40M-1NB1030 | EKL3-40M-1NB10100 | EKL3-40M-1NB10300 | |
| 13A | EKL3-40M-1NB1330 | EKL3-40M-1NB13100 | EKL3-40M-1NB13300 | |
| 16A | EKL3-40M-1NB1630 | EKL3-40M-1NB16100 | EKL3-40M-1NB16300 | |
| 20A | EKL3-40M-1NB2030 | EKL3-40M-1NB20100 | EKL3-40M-1NB20300 | |
| 25A | EKL3-40M-1NB2530 | EKL3-40M-1NB25100 | EKL3-40M-1NB25300 | |
| 32A | EKL3-40M-1NB3230 | EKL3-40M-1NB32100 | EKL3-40M-1NB32300 | |
| 40A | EKL3-40M-1NB4030 | EKL3-40M-1NB40100 | EKL3-40M-1NB40300 | |
| Rated Current（A） | C Curve | |||
| Sensitivity | ||||
| 30mA | 100mA | 300mA | ||
| Type A | ||||
| 6A | EKL3-40M-1NC0630 | EKL3-40M-1NC06100 | EKL3-40M-1NC06300 | |
| 8A | EKL3-40M-1NC0830 | EKL3-40M-1NC08100 | EKL3-40M-1NC08300 | |
| 10A | EKL3-40M-1NC1030 | EKL3-40M-1NC10100 | EKL3-40M-1NC10300 | |
| 13A | EKL3-40M-1NC1330 | EKL3-40M-1NC13100 | EKL3-40M-1NC13300 | |
| 16A | EKL3-40M-1NC1630 | EKL3-40M-1NC16100 | EKL3-40M-1NC16300 | |
| 20A | EKL3-40M-1NC2030 | EKL3-40M-1NC20100 | EKL3-40M-1NC20300 | |
| 25A | EKL3-40M-1NC2530 | EKL3-40M-1NC25100 | EKL3-40M-1NC25300 | |
| 32A | EKL3-40M-1NC3230 | EKL3-40M-1NC32100 | EKL3-40M-1NC32300 | |
| 40A | EKL3-40M-1NC4030 | EKL3-40M-1NC40100 | EKL3-40M-1NC40300 | |
