● Norma: IEC61009-1
● Tipo: AC, A
● Corrente nominal: 6~40A
● Tensão nominal: 230/240~
● Número de polos: Dois polos
● Corrente operacional residual nominal (IAn): 10, 30, 100, 300 mA
● Capacidade nominal de interrupção de curto-circuito: 6 kA, 10 kA
● Curva de tropeço: B, C
● Temperatura ambiente: -25...+40 ºC
● Conexão: De cima para baixo
● Certificados: CE, CB, UKCA

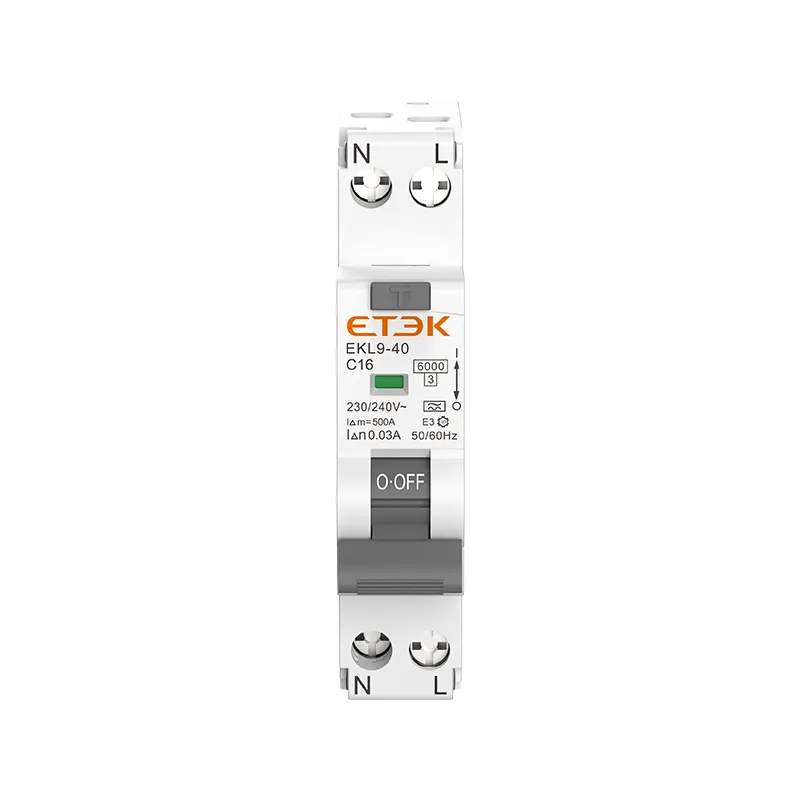

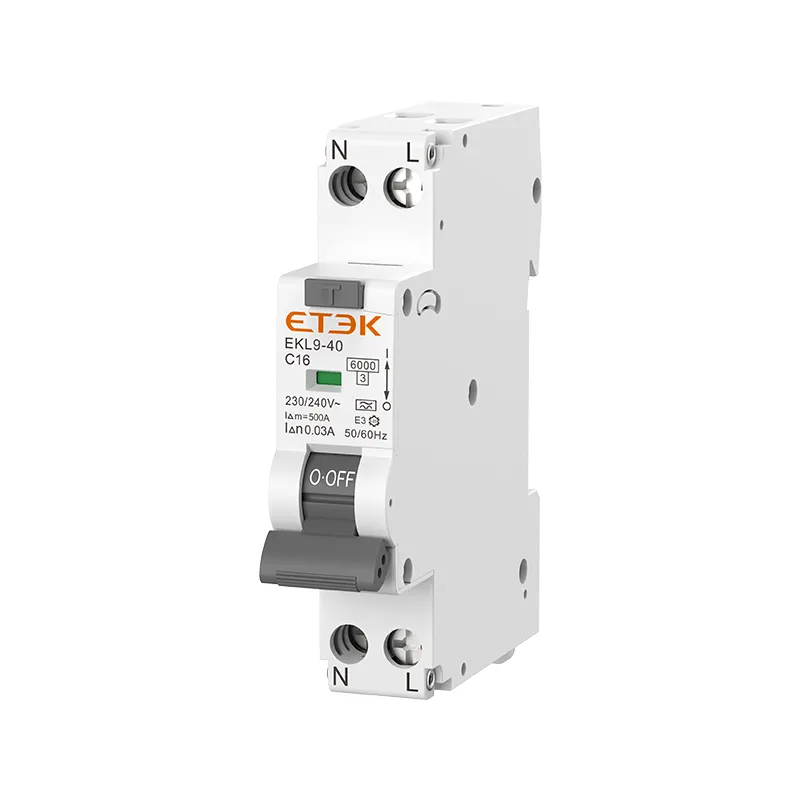

Os produtos EKL9-40 oferecem proteção contra fugas de corrente para a terra, sobrecargas, curtos-circuitos e sobretensões em instalações comerciais e residenciais. O RCBO com neutro e fase desconectados garante seu acionamento correto contra fugas de corrente para a terra, mesmo quando o neutro e a fase estão conectados incorretamente. O RCBO eletrônico incorpora um dispositivo de filtragem que previne riscos indesejados devido a tensões e correntes transitórias.
Proteção dupla: Integra a proteção contra corrente residual e sobrecorrente em um único dispositivo, economizando espaço e simplificando a instalação.
Design compacto: 9 mm de largura por polo, permitindo mais circuitos em espaços limitados do quadro de distribuição.
Versatilidade na Corrente Nominal: Disponível em diversas correntes nominais até 40A, adequadas para uma ampla gama de aplicações.
Alta capacidade de interrupção: Garante proteção eficaz contra curtos-circuitos e sobrecargas.
Detecção sensível de fuga à terra: Protege contra correntes de fuga à terra potencialmente prejudiciais, aumentando a segurança pessoal.
Instalação fácil: Projetado para montagem rápida e simples em trilhos DIN padrão.
Indicação de status clara: Possui um indicador de desarme visível para facilitar o diagnóstico de falhas.
Desempenho confiável: Projetado para operar de forma consistente em diversas condições ambientais.
Em conformidade com as normas: Atende aos padrões internacionais de segurança para RCBOs, garantindo qualidade e confiabilidade.
Mecanismo anti-disparo: Garante que o dispositivo seja acionado mesmo se a alavanca de operação for mantida na posição "LIGADO".
Sistemas elétricos residenciais
Pequenos escritórios e lojas
Instalações comerciais leves
Oficinas e garagens
instalações educacionais
Clínicas de saúde
Pontos de venda
Locais de hospitalidade
Unidades industriais de pequena escala
Instalações elétricas temporárias para eventos ou canteiros de obras.
O RCBO EKL9-40 da ETEK Electric representa o equilíbrio perfeito entre funcionalidade, segurança e otimização de espaço. Seu design compacto o torna ideal para instalações com espaço limitado, enquanto seus recursos abrangentes de proteção garantem a segurança de pessoas e bens. Este RCBO é particularmente adequado para modernizar sistemas elétricos antigos para atender aos padrões de segurança atuais ou para novas instalações que exigem dispositivos de proteção confiáveis e compactos.
Ao escolher o RCBO EKL9-40, os usuários se beneficiam do compromisso da ETEK Electric com a qualidade e a inovação em proteção elétrica. Este dispositivo oferece tranquilidade para proprietários de residências, pequenos empresários e profissionais da área elétrica, sabendo que implementaram uma solução de segurança robusta que atende a múltiplas necessidades de proteção em uma única unidade compacta. O EKL9-40 é uma prova da dedicação da ETEK Electric em promover a tecnologia de segurança elétrica em um mundo cada vez mais dependente de energia.
| Padrão | IEC/EN61009-1 | ||
Proteção | Falha de aterramento, sobrecorrente e curto-circuito | ||
Tipo de viagem | Falha de aterramento: Eletrônica | ||
Sobrecarga e curto-circuito: Termomagnético | |||
Número de postes | Módulo 1P+N,1, linha N desconectada | ||
| Tipo | AC, A | ||
| Corrente nominal em | 6,10,16,20,25,32,40A | ||
Correntes de sensibilidade nominais I△n | 10, 30, 100, 300 mA | ||
| Tempo de desligamento da corrente residual sob I△n | ≤0,1s | ||
| Capacidade residual de fabricação e quebra (I△m) | 500A (In≤50A) | ||
| Tensão nominal Ue | 240V~ | ||
| Frequência nominal | 50/60Hz | ||
| Capacidade de ruptura nominal | EKL9-40: 6kA, EKL9-40H: 10kA | ||
| Classe de limitação de energia | 3 | ||
| Tensão nominal de impulso suportável (1,2/50) Uimp | 4.000 V | ||
| Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2kV | ||
característica de liberação térmica | (1,13-1,45) x em | ||
| característica de liberação magnética | B:(3-5) x pol, C:(5-10) x pol | ||
| Vida útil elétrica | 4.000 ciclos | ||
| Vida mecânica | 10.000 ciclos | ||
| Indicador de posição de contato | Sim | ||
| Grau de proteção | IP20 | ||
| Temperatura ambiente | -25℃~+40℃, umidade máxima de 95% | ||
| Tipo de conexão do terminal | Barramento tipo cabo/pino | ||
Tamanho máximo do terminal para cabo | 16mm 2 | ||
| Torque máximo de aperto | 2,5 Nm | ||
Instalação | Montagem em trilho DIN de 35 mm | ||
| Conexão | De cima para baixo | ||
