● Norma: IEC61009-1
● Tipo: AC, A
● Corrente nominal: 6~40A
● Tensão nominal: 400/415~
● Número de polos: 3P+N, largura de 54 mm
● Corrente operacional residual nominal (IAn): 10, 30, 100, 300 mA
● Capacidade nominal de interrupção de curto-circuito: 10 kA
● Curva de tropeço: B, C
● Temperatura ambiente: -25...+40 ºC
● Conexão: De baixo para cima

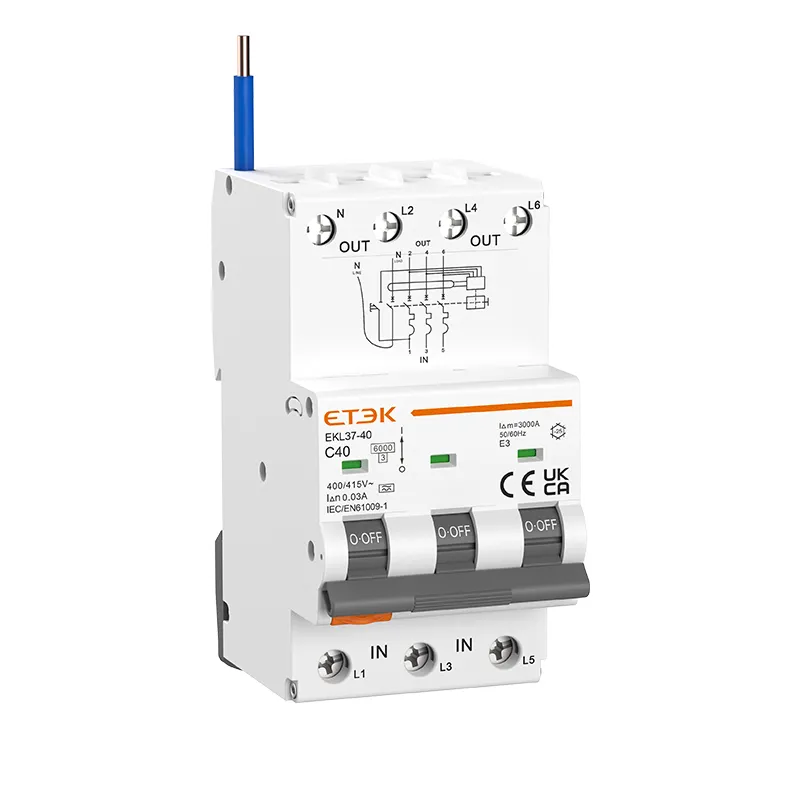

O EKL37H-40 é um disjuntor diferencial residual (DR) eletrônico 3P+N compacto e versátil com proteção contra sobrecorrente, projetado para desempenho ideal em aplicações comerciais e industriais. Com uma largura de apenas 54 mm, capacidade de interrupção de 10 kA e múltiplas opções de sensibilidade, este dispositivo oferece proteção abrangente contra curtos-circuitos, sobrecargas e falhas de aterramento. O EKL37H-40 possui terminais de alimentação na parte inferior e de carga na parte superior, tornando-o ideal para instalações em quadros de distribuição.
Design que economiza espaço: solução compacta com largura de 3 módulos para uso eficiente do espaço em aplicações trifásicas.
Instalação fácil: Configuração de terminais de alimentação na parte inferior e de carga na parte superior para uma instalação rápida e simples em quadros de distribuição de chassis.
Proteção versátil: Combina proteção contra corrente residual, curto-circuito e sobrecarga em um único dispositivo.
Alta capacidade de ruptura: Capacidade de ruptura de 10 kA, adequada para uma ampla gama de aplicações comerciais e industriais.
Opções flexíveis: Disponível em diversas correntes nominais (6A a 40A) e sensibilidades (10mA a 300mA) para atender a diferentes requisitos de proteção.
Indicador visual de status: janela CPI (Indicador de Posição do Contato) para identificação rápida e fácil do status do contato.
Opções de múltiplas curvas: Disponível nas características de disparo B e C para proteção personalizada.
Desempenho confiável: Projetado para atender a rigorosos padrões de segurança e fornecer proteção consistente.
Edifícios comerciais e escritórios
Instalações e oficinas industriais
Ambientes de varejo
Instituições educacionais
Instalações de saúde
Complexos residenciais com sistemas de energia trifásicos

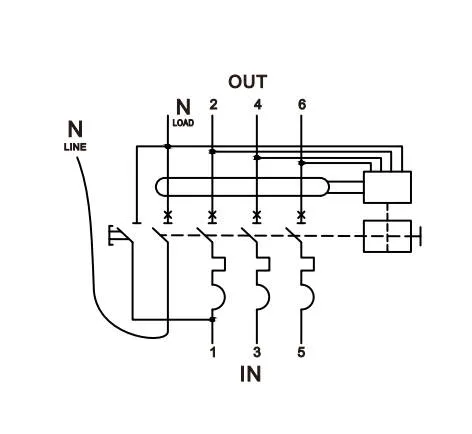

| Padrão | IEC/EN61009-1 | ||
Proteção | Falha de aterramento, sobrecorrente e curto-circuito | ||
Tipo de viagem | Falha de aterramento: Eletrônica | ||
Sobrecarga e curto-circuito: Termomagnético | |||

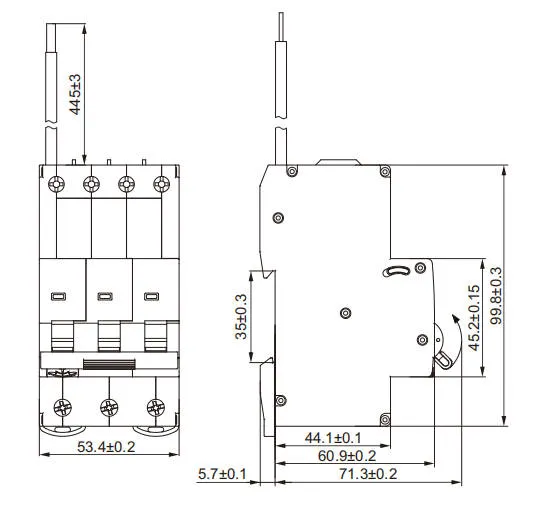

Número de postes | 3P+N, compacto, 3 módulos, 54 mm de largura | ||
| Tipo | AC, A | ||
| Corrente nominal em | 6,10,16,20,25,32,40A | ||
Correntes de sensibilidade nominal I△n | 10, 30, 100, 300 mA | ||
| Tempo de desligamento da corrente residual sob I△n | ≤0,1s | ||
| Capacidade residual de fabricação e quebra (I△m) | 500A (In≤50A) | ||
| Tensão nominal Ue | 400/415V~ | ||
| Frequência nominal | 50/60Hz | ||
| Capacidade de ruptura nominal | 10kA | ||
| Classe de limitação de energia | 3 | ||
| Tensão nominal de impulso suportável (1,2/50) Uimp | 4.000 V | ||
| Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2kV | ||
característica de liberação térmica | (1,13-1,45) x em | ||
| característica de liberação magnética | B:(3-5) x pol, C:(5-10) x pol | ||
| Vida útil elétrica | 4.000 ciclos | ||
| Vida mecânica | 10.000 ciclos | ||
| Indicador de posição de contato | Sim | ||
| Grau de proteção | IP20 | ||
| Temperatura ambiente | -25℃~+40℃, umidade máxima de 95% | ||
| Tipo de conexão do terminal | Barramento tipo cabo/pino/barramento tipo garfo | ||
Tamanho máximo do terminal para cabo | 16mm 2 | ||
| Torque máximo de aperto | 2,5 Nm | ||
Instalação | Montagem em trilho DIN de 35 mm | ||
| Conexão | De baixo para cima | ||
