● Norma: IEC61009-1, IEC62026
● Proteção: Detecção de falhas de arco em série e paralelo, detecção combinada de falhas de arco, detecção de curto-circuito, sobrecarga e fuga à terra.
● Tipo de RCBO: AC, A
● Corrente nominal: 6~40A
● Tensão nominal: 230/240~
● Número de polos: dois polos (um polo + neutro comutado)
● Corrente operacional residual nominal (IAn): 10, 30, 100, 300 mA
● Capacidade nominal de interrupção de curto-circuito: 6 kA
● Curva de tropeço: B, C
● Temperatura ambiente: -25...+40 ºC
● Conexão: De cima para baixo
● Certificados: CE, CB, UKCA

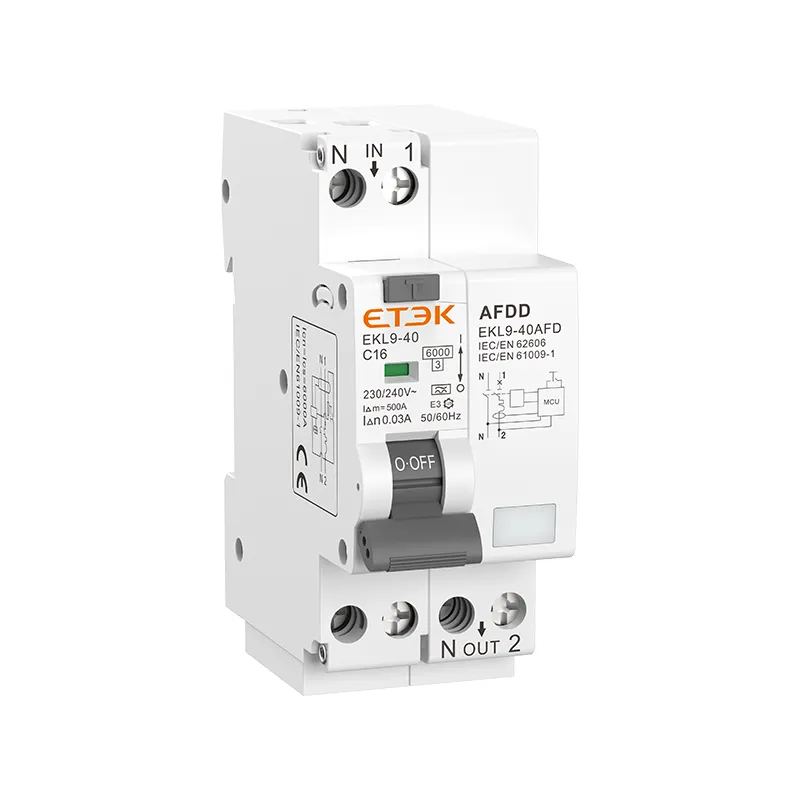

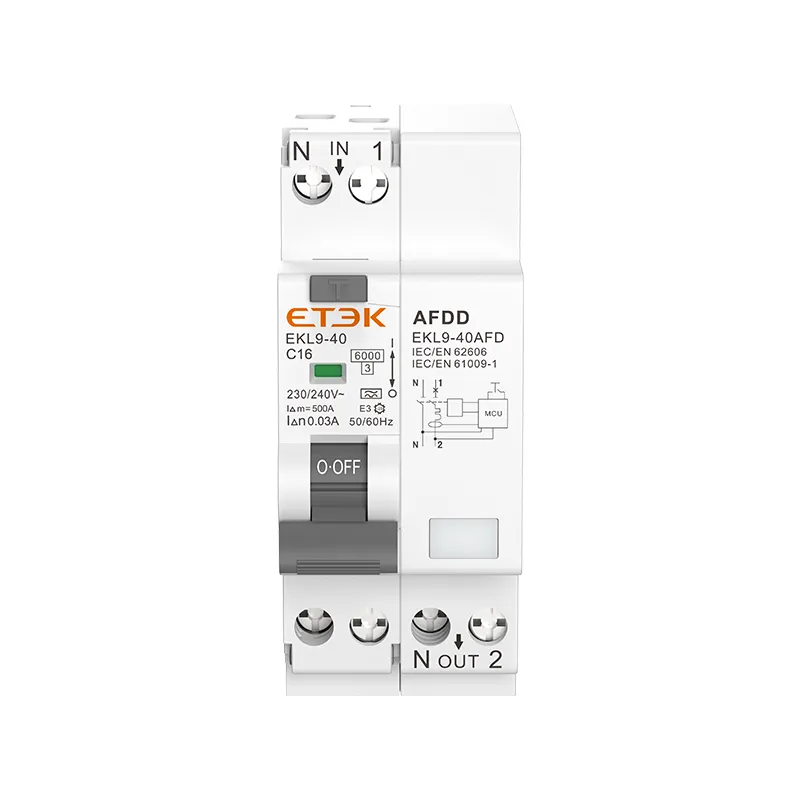

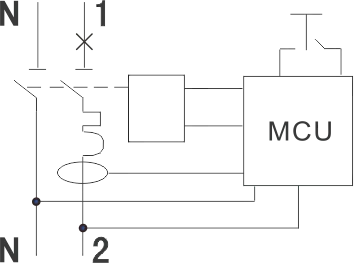

O EKL9-40AFD é um dispositivo de detecção de falha de arco 1P+N (o polo N pode ser ligado/desligado) com RCBO integrado, com capacidade de interrupção de 6 kA, corrente nominal de até 40 A e sensibilidade de 300 mA. Possui indicação de falha de arco por LED (durante o modo de operação padrão (chave na posição LIGADO), o LED fica verde. Quando a chave está na posição DESLIGADO ou quando ocorre uma falha, o LED fica vermelho), e um botão de teste cinza para verificar o funcionamento correto do dispositivo de corrente residual. Com apenas 36 mm de largura, oferece proteção contra falhas de arco, sobrecarga, curto-circuito e correntes de fuga à terra.

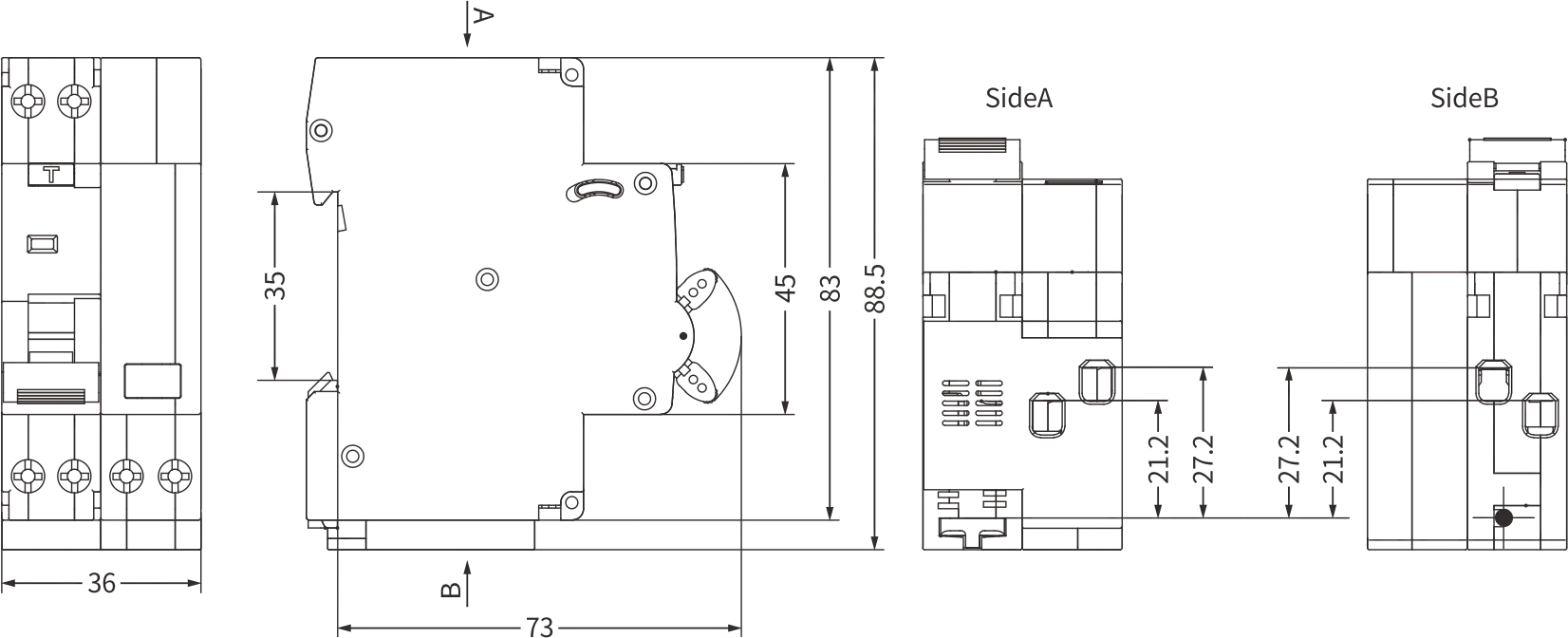

| Padrão | IEC61009-1, IEC62606 |
| Modo | Eletrônico |
| Tipo de RCBO | AC, A |
| Corrente nominal em | 6, 10, 16, 20, 25, 32, 40A |
| Polos | 1P+N (Polo N pode estar ligado/desligado) |
| Tensão nominal Ue | 230/240V~ |
| Tensão de isolamento Ui | 500V |
| Frequência nominal | 50/60Hz |
| Corrente operacional residual nominal (I△n) | 10, 30, 100, 300mA |
| Hora de pausa sob | ≤0,1s |
| Capacidade de ruptura nominal | 6.000A |
| Classe de limitação de energia | 3 |
| Tensão nominal de impulso suportável (1,5/50) Uimp | 4.000 V |
| Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2kV |
| característica de liberação térmica | (1,13-1,45) x em |
| característica de liberação magnética | B:(3-5) x pol, C:(5-10) x pol |
| Vida útil elétrica | 4.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente | -25 °C a +40 °C, umidade máxima de 95%. |
| Tipo de conexão do terminal | Barramento tipo cabo/pino |
| Tamanho máximo do terminal para cabo | 16mm 2 |
| Torque máximo de aperto | 2,5 Nm |
| Instalação | Montagem em trilho DIN de 35 mm |
| Conexão | Do topo |
| Poles | Rated Current (A) | B Curve | |||
| Sensitivity | |||||
| 10mA | 30mA | 100mA | 300mA | ||
| 1P+N | Type A | ||||
| 6A | EKL9-40AFD-1NB0610A | EKL9-40AFD-1NB0630A | EKL9-40AFD-1NB06100A | EKL9-40AFD-1NB06300A | |
| 10A | EKL9-40AFD-1NB1010A | EKL9-40AFD-1NB1030A | EKL9-40AFD-1NB10100A | EKL9-40AFD-1NB10300A | |
| 16A | EKL9-40AFD-1NB1610A | EKL9-40AFD-1NB1630A | EKL9-40AFD-1NB16100A | EKL9-40AFD-1NB16300A | |
| 20A | EKL9-40AFD-1NB2010A | EKL9-40AFD-1NB2030A | EKL9-40AFD-1NB20100A | EKL9-40AFD-1NB20300A | |
| 25A | EKL9-40AFD-1NB2510A | EKL9-40AFD-1NB2530A | EKL9-40AFD-1NB25100A | EKL9-40AFD-1NB25300A | |
| 32A | EKL9-40AFD-1NB3210A | EKL9-40AFD-1NB3230A | EKL9-40AFD-1NB32100A | EKL9-40AFD-1NB32300A | |
| 40A | EKL9-40AFD-1NB4010A | EKL9-40AFD-1NB4030A | EKL9-40AFD-1NB40100A | EKL9-40AFD-1NB40300A | |
| Rated Current (A) | C Curve | ||||
| Sensitivity | |||||
| 10mA | 30mA | 100mA | 300mA | ||
| Type A | |||||
| 6A | EKL9-40AFD-1NC0610A | EKL9-40AFD-1NC0630A | EKL9-40AFD-1NC06100A | EKL9-40AFD-1NC06300A | |
| 10A | EKL9-40AFD-1NC1010A | EKL9-40AFD-1NC1030A | EKL9-40AFD-1NC10100A | EKL9-40AFD-1NC10300A | |
| 16A | EKL9-40AFD-1NC1610A | EKL9-40AFD-1NC1630A | EKL9-40AFD-1NC16100A | EKL9-40AFD-1NC16300A | |
| 20A | EKL9-40AFD-1NC2010A | EKL9-40AFD-1NC2030A | EKL9-40AFD-1NC20100A | EKL9-40AFD-1NC20300A | |
| 25A | EKL9-40AFD-1NC2510A | EKL9-40AFD-1NC2530A | EKL9-40AFD-1NC25100A | EKL9-40AFD-1NC25300A | |
| 32A | EKL9-40AFD-1NC3210A | EKL9-40AFD-1NC3230A | EKL9-40AFD-1NC32100A | EKL9-40AFD-1NC32300A | |
| 40A | EKL9-40AFD-1NC4010A | EKL9-40AFD-1NC4030A | EKL9-40AFD-1NC40100A | EKL9-40AFD-1NC40300A | |
