● Norma: IEC61009-1, IEC62026
● Proteção: Detecção de falhas de arco em série e paralelo, detecção combinada de falhas de arco, detecção de curto-circuito, sobrecarga e fuga à terra.
● Tipo de RCBO: AC, A
● Corrente nominal: 6~40A
● Tensão nominal: 230/240~
● Número de polos: 1P+N (com neutro comutado)
● Corrente operacional residual nominal (IAn): 10, 30, 100, 300 mA
● Capacidade nominal de interrupção de curto-circuito: 6 kA
● Curva de tropeço: B, C
● Temperatura ambiente: -25...+40 ºC
● Conexão: De baixo para cima
● Certificados: CE, CB
Em circuitos monofásicos de corrente alternada com tensão não superior a 230 V, incluindo circuitos em anel, radiais, etc., o AFDD, quando utilizado, deve ser instalado na origem do circuito a ser protegido.

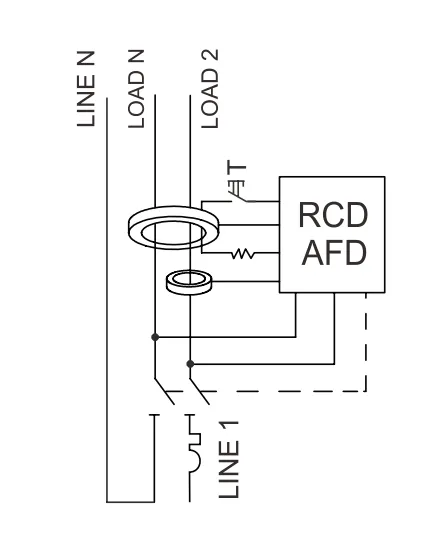

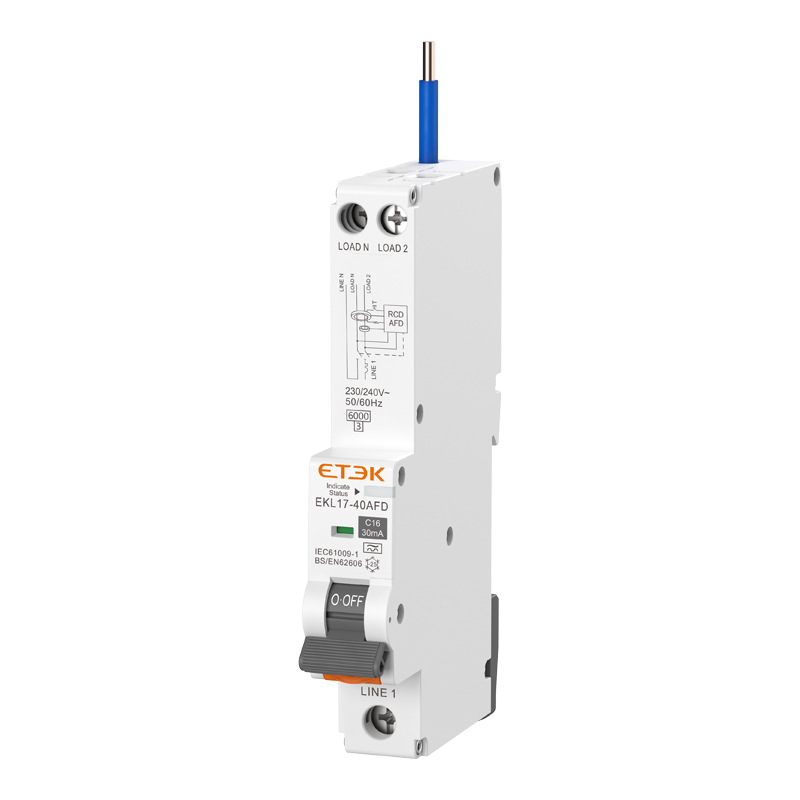

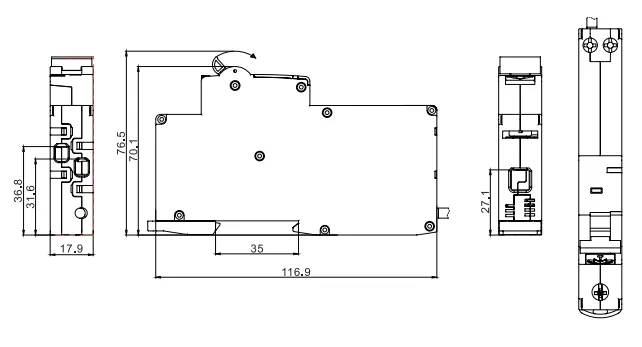

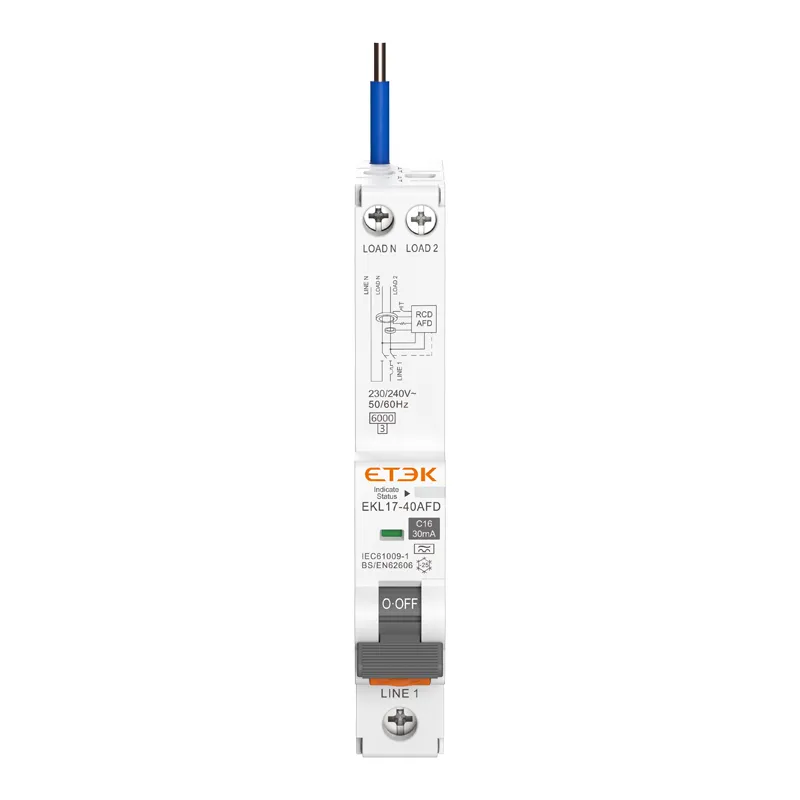

Os dispositivos EKL17-40AFD são módulos únicos que se integram ao sistema de barramento existente. Oferecem proteção contra sobrecorrente, curto-circuito, fuga à terra e arco voltaico, tudo em um único dispositivo, e estão disponíveis nas curvas B e C. Podem substituir diretamente os disjuntores diferenciais residuais (DR) em quadros de distribuição existentes.
| Sobrecorrente | Curto-circuito | Vazamento de terra | Arco da Série Fult | Arco Paralelo Fult | |
| MCB | √ | √ | × | × | × |
| RCCB | × | × | √ | × | × |
| RCBO | √ | √ | √ | × | × |
| AFDD | × | × | × | √ | √ |
| AFDD integrado com RCBO | √ | √ | √ | √ | √ |
Valores limite de tempo de interrupção para Ue 230V AFDD
Teste a corrente do arco (valores RMS) | Tempo máximo de frenagem |
2,5A | 1S |
5A | 0,5S |
10A | 0,25S |
16A | 0,15S |
32A | 0,12S |
63A | 0,12S |
Observação:
1. A corrente do arco de teste é a corrente esperada antes da ignição ocorrer no circuito de teste.
2. Correntes de arco baixas podem ocorrer devido a falhas de isolamento entre fase e terra ou arcos em série.
Padrão | IEC/EN61009-1, IEC62026 |
Proteção | Proteção contra falhas de arco elétrico, proteção contra sobrecarga, Proteção contra curto-circuito, proteção contra fuga de corrente para a terra |
Tipo de viagem | Falha de aterramento: Eletrônica |
Sobrecarga e curto-circuito: Termomagnético | |
Tipo de proteção (fuga de corrente elétrica) | UM |
Número de postes | 1P+N (o polo N pode ser conectado e desconectado) |
Correntes nominais (em) | 6, 10, 16, 20, 25, 32, 40A |
Correntes de sensibilidade nominais IΔn | 10, 30, 100, 300mA |
Tempo de desligamento da corrente residual sob IΔn | ≤ 0,1s |
Capacidade residual de fabricação e quebra (IΔm) | 500A |
Tensão nominal (Ue) | 230/240V |
Frequência nominal | 50/60Hz |
Capacidade de ruptura nominal | 6.000A |
Classe de Limitação de Energia | 3 |
Impulso nominal com tensão padrão (1,5/50) Uimp | 4.000 V |
Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2kV |
característica de liberação térmica | (1,13-1,45) ×Em |
característica de liberação magnética | B: (3-5) × pol., C: (5-10) × pol. |
Vida útil elétrica | 4.000 ciclos |
Vida mecânica | 10.000 ciclos |
Indicador de posição de contato | Sim |
Grau de proteção | IP20 |
Temperatura ambiente | -25 °C a +40 °C, umidade máxima de 95%. |
Tipo de conexão do terminal | Barramento tipo cabo/pino |
Tamanho máximo do terminal para cabo | L(entrada): 25 mm², N/L(saída): 16 mm² |
Torque máximo de aperto | L(entrada): 2,5 Nm, N/L(saída): 2 N.m |
Instalação | Montagem em trilho DIN de 35 mm |
Conexão | De baixo para cima |
| AFDD/RCBO EK17-40AFD (B Curve) | ||||
| Rated Current(A) |
Sensitivity | |||
| 10mA | 30mA | 100mA | 300mA | |
| 6A | EKL17-40AFD-1NB0610A | EKL17-40AFD-1NB0630A | EKL17-40AFD-1NB06100A | EKL17-40AFD-1NB06300A |
| 10A | EKL17-40AFD-1NB1010A | EKL17-40AFD-1NB1030A | EKL17-40AFD-1NB10100A | EKL17-40AFD-1NB10300A |
| 16A | EKL17-40AFD-1NB1610A | EKL17-40AFD-1NB1630A | EKL17-40AFD-1NB16100A | EKL17-40AFD-1NB16300A |
| 20A | EKL17-40AFD-1NB2010A | EKL17-40AFD-1NB2030A | EKL17-40AFD-1NB20100A | EKL17-40AFD-1NB20300A |
| 25A | EKL17-40AFD-1NB2510A | EKL17-40AFD-1NB2530A | EKL17-40AFD-1NB25100A | EKL17-40AFD-1NB25300A |
| 32A | EKL17-40AFD-1NB3210A | EKL17-40AFD-1NB3230A | EKL17-40AFD-1NB32100A | EKL17-40AFD-1NB32300A |
| 40A | EKL17-40AFD-1NB4010A | EKL17-40AFD-1NB4030A | EKL17-40AFD-1NB40100A | EKL17-40AFD-1NB40300A |
| AFDD/RCBO EK17-40AFD (C Curve) | ||||
| 6A | EKL17-40AFD-1NC0610A | EKL17-40AFD-1NC0630A | EKL17-40AFD-1NC06100A | EKL17-40AFD-1NC06300A |
| 10A | EKL17-40AFD-1NC1010A | EKL17-40AFD-1NC1030A | EKL17-40AFD-1NC10100A | EKL17-40AFD-1NC10300A |
| 16A | EKL17-40AFD-1NC1610A | EKL17-40AFD-1NC1630A | EKL17-40AFD-1NC16100A | EKL17-40AFD-1NC16300A |
| 20A | EKL17-40AFD-1NC2010A | EKL17-40AFD-1NC2030A | EKL17-40AFD-1NC20100A | EKL17-40AFD-1NC20300A |
| 25A | EKL17-40AFD-1NC2510A | EKL17-40AFD-1NC2530A | EKL17-40AFD-1NC25100A | EKL17-40AFD-1NC25300A |
| 32A | EKL17-40AFD-1NC3210A | EKL17-40AFD-1NC3230A | EKL17-40AFD-1NC32100A | EKL17-40AFD-1NC32300A |
| 40A | EKL17-40AFD-1NC4010A | EKL17-40AFD-1NC4030A | EKL17-40AFD-1NC40100A | EKL17-40AFD-1NC40300A |
