O disparador shunt é um disparador usado para excitação por fonte de tensão; sua própria tensão pode ser independente da tensão do circuito principal. Portanto, o disparador shunt é um auxiliar para disparo remoto, podendo desconectar o circuito remotamente, para integração com o sistema de alarme de incêndio. Também pode ser controlado remotamente para ser desligado pelo botão de parada de emergência.
Um disjuntor miniatura independente oferece proteção apenas contra sobrecorrente e curto-circuito. Quando um módulo de subtensão/sobretensão é utilizado, ele acionará o disjuntor miniatura ou o protetor suplementar caso a tensão aplicada aos terminais da bobina esteja fora da faixa especificada.
Em resumo, um disjuntor de subtensão/sobretensão é útil para proteção contra quedas e picos de tensão. Somente após a normalização da alimentação é que o disjuntor pode ser acionado. Este acessório oferece uma maneira econômica e fácil de implementar essa solução.
Características elétricas EKM1-MX | |
| Tensão nominal EUA(V) | AC230/400 50/60Hz DC24 DC48 AC24 50/60Hz |
| Tensão nominal de impulso suportável (1,2/50)Uimp | 4.000 V |
| Capacidade nominal de fechamento de curto-circuito | 20le, t=0,1s |
| Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2kV |
| Tensão de isolamento Ui | 500V |
| Grau de poluição | 2 |

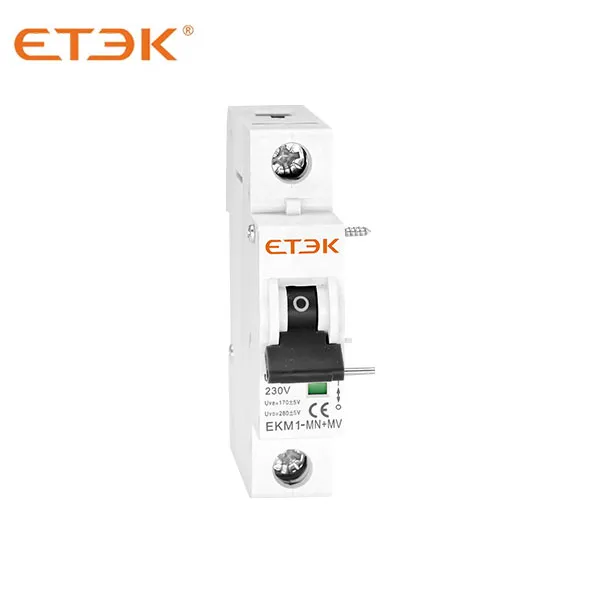

Características elétricas EKM1-MV+MN | |
| Tensão nominal (Ue) | AC230V |
| Tensão de isolamento nominal (Ui) | 500V |
| Faixa de disparo por sobretensão | 280V±5% |
| Faixa de disparo por subtensão | 170V±5% |
| Montado no lado direito do disjuntor, o dispositivo combinado aciona o desligamento em caso de subtensão ou sobretensão, impedindo efetivamente o fechamento do dispositivo em condições anormais de tensão da rede elétrica. | |
Características mecânicas | |
| Vida útil elétrica | 4.000 ciclos |
| Vida mecânica | 4.000 ciclos |
| Grau de proteção | IP20 |
| Temperatura ambiente (com média diária ≤ 35 °C) | -5℃~+40℃ |
| Temperatura de armazenamento | -25℃~+70℃ |
Instalação | |
| Tipo de conexão do terminal | Cabo |
| Tamanho do terminal superior/inferior para cabo | 2,5 mm² 18-13 AWG |
| torque de aperto | 0,8 Nm 7 pol-lbs |
