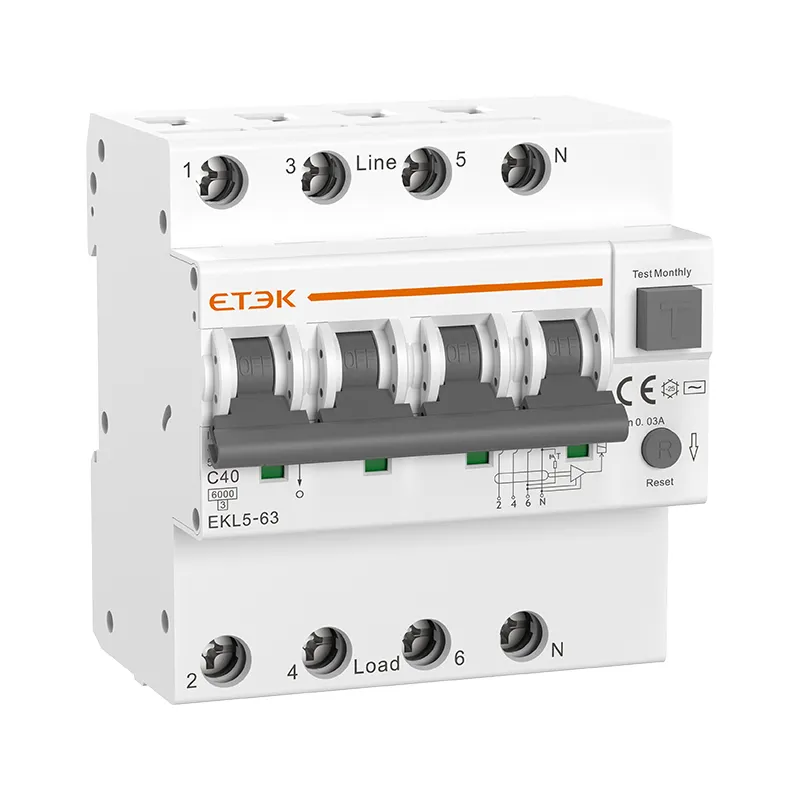

Os disjuntores de corrente residual da série EKL5-63 com faixa de proteção contra sobrecorrente fornecem proteção total tanto para as pessoas quanto para os aparelhos elétricos, pois são projetados para cortar automaticamente o fornecimento de energia em caso de sobrecarga, curto-circuito e fuga à terra.
1.ETEK elétrico EKL5-63 série RCBO é dividido em três tipos de acordo com a função de operação:
Tipo AC Eles são comumente instalados em residências e devem ser usados para corrente residual senoidal alternada para oferecer equipamentos indutivos, capacitivos ou resistivos. Esses RCBOs operam instantaneamente para detectar desequilíbrios e não possuem atraso de tempo.
Tipo A São usados para DC pulsante residual de até 6mA e corrente residual senoidal alternada
Tipo B São utilizados para equipamentos trifásicos e monofásicos, como escadas rolantes, elevadores, sistemas fotovoltaicos, equipamentos de soldagem e inversores.
2. Vantagem
Podem ser utilizados como dispositivos de proteção para rede bifásica 240V ou circuitos trifásicos 415V.
Sua corrente nominal máxima chega a 63A, e a corrente de fuga mínima tem 4 opções: 10mA, 30mA, 100mA e 300mA.
O RCBO está equipado com uma janela de indicação e um botão de reset para distinguir entre disparos por corrente residual (botão de reset aparece) e disparos por sobrecarga (janela de indicação fica vermelha).

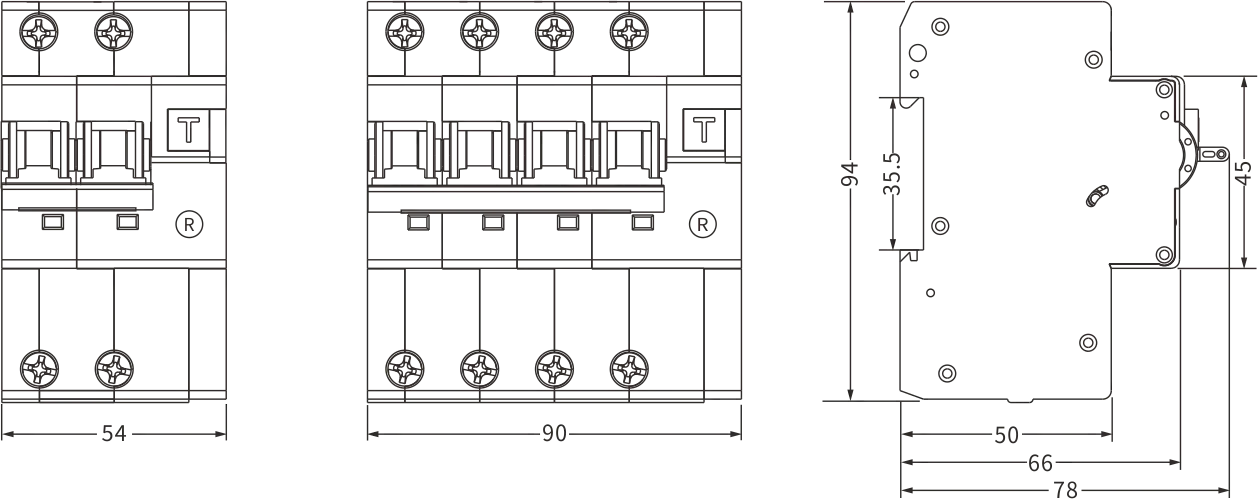

O RCBO está em três ou cinco módulos DIN, por isso é mais fácil de instalar do que a solução comum MCB + blocos adicionais.
Este produto atende ao padrão IEC61009-1.
Padrão | IEC/EN61009-1 | ||
Proteção | Falha de aterramento, Sobrecorrente e curto-circuito, Sobretensão (selecionável) | ||
Tipo de viagem | Falha de aterramento: Eletrônico | ||
Sobrecarga e curto-circuito: termomagnético | |||
Tipo de proteção (vazamento elétrico) | CA, A, S | ||
Nº de pólos | 1P+N 3módulo, 3P+N 5 módulo, linha N com desconectado | ||
Corrente nominal em | 6,10,16,20,25,32,40,50,63A | ||
Tensão nominal Ue | 1P+N:230/240V~, 3P+N:400/415V~ | ||
frequência nominal | 50/60 Hz | ||
Correntes de sensibilidade nominal I△n | 10,30,100,300mA | ||
Corrente residual fora do tempo sob I△n | ≤0,1s | ||
Capacidade residual nominal de abertura e interrupção (I△m) | 500A(In≤50A),10In (In>50A) | ||
Capacidade nominal de interrupção | 6.000A, 10.000A | ||
Classe limitante de energia | 3 | ||
O impulso nominal resiste à tensão (1,5/50) Uimp | 4.000 V | ||
Tensão de teste dielétrico em ind. Frequencia. por 1min | 2kV | ||
Característica de liberação térmica | (1.13-1.45) x Em | ||
Característica de liberação magnética | B:(3-5) x Entrada, C:(5-10) x Entrada, D:(10-20) x Entrada | ||
Vida elétrica | 4.000 ciclos | ||
Vida mecânica | 10.000 ciclos | ||
Indicador de posição de contato | Sim | ||
Indicador de falha de aterramento | Sim | ||
Grau de proteção | IP20 | ||
Temperatura ambiente | -25℃ a +40℃, Máx. 95% de umidade | ||
Tipo de conexão do terminal | Barramento tipo cabo/pino | ||
máx. tamanho do terminal para cabo | 25mm 2 | ||
máx. torque de aperto | 2,5Nm | ||
Instalação | Montagem em trilho DIN 35mm | ||
Conexão | de cima |
Capacidade de quebra | pólos | Corrente Nominal(A) | Curva B | Curva C | ||||
Sensibilidade | ||||||||
30mA | 100mA | 300mA | 30mA | 100mA | 300mA | |||
Tipo CA | ||||||||
6KA | 1P+N | 6A | EKL5-63-1NB0630 | EKL5-63-1NB06100 | EKL5-63-1NB06300 | EKL5-63-1NC0630 | EKL5-63-1NC06100 | EKL5-63-1NC06300 |
10A | EKL5-63-1NB1030 | EKL5-63-1NB10100 | EKL5-63-1NB10300 | EKL5-63-1NC1030 | EKL5-63-1NC10100 | EKL5-63-1NC10300 | ||
16A | EKL5-63-1NB1630 | EKL5-63-1NB16100 | EKL5-63-1NB16300 | EKL5-63-1NC1630 | EKL5-63-1NC16100 | EKL5-63-1NC16300 | ||
20A | EKL5-63-1NB2030 | EKL5-63-1NB20100 | EKL5-63-1NB20300 | EKL5-63-1NC2030 | EKL5-63-1NC20100 | EKL5-63-1NC20300 | ||
25A | EKL5-63-1NB2530 | EKL5-63-1NB25100 | EKL5-63-1NB25300 | EKL5-63-1NC2530 | EKL5-63-1NC25100 | EKL5-63-1NC25300 | ||
32A | EKL5-63-1NB3230 | EKL5-63-1NB32100 | EKL5-63-1NB32300 | EKL5-63-1NC3230 | EKL5-63-1NC32100 | EKL5-63-1NC32300 | ||
40A | EKL5-63-1NB4030 | EKL5-63-1NB40100 | EKL5-63-1NB40300 | EKL5-63-1NC4030 | EKL5-63-1NC40100 | EKL5-63-1NC40300 | ||
50A | EKL5-63-1NB5030 | EKL5-63-1NB50100 | EKL5-63-1NB50300 | EKL5-63-1NC5030 | EKL5-63-1NC50100 | EKL5-63-1NC50300 | ||
63A | EKL5-63-1NB6330 | EKL5-63-1NB63100 | EKL5-63-1NB63300 | EKL5-63-1NC6330 | EKL5-63-1NC63100 | EKL5-63-1NC63300 | ||
3P+N | 6A | EKL5-63-3NB0630 | EKL5-63-3NB06100 | EKL5-63-3NB06300 | EKL5-63-3NC0630 | EKL5-63-3NC06100 | EKL5-63-3NC06300 | |
10A | EKL5-63-3NB1030 | EKL5-63-3NB10100 | EKL5-63-3NB10300 | EKL5-63-3NC1030 | EKL5-63-3NC10100 | EKL5-63-3NC10300 | ||
16A | EKL5-63-3NB1630 | EKL5-63-3NB16100 | EKL5-63-3NB16300 | EKL5-63-3NC1630 | EKL5-63-3NC16100 | EKL5-63-3NC16300 | ||
20A | EKL5-63-3NB2030 | EKL5-63-3NB20100 | EKL5-63-3NB20300 | EKL5-63-3NC2030 | EKL5-63-3NC20100 | EKL5-63-3NC20300 | ||
25A | EKL5-63-3NB2530 | EKL5-63-3NB25100 | EKL5-63-3NB25300 | EKL5-63-3NC2530 | EKL5-63-3NC25100 | EKL5-63-3NC25300 | ||
32A | EKL5-63-3NB3230 | EKL5-63-3NB32100 | EKL5-63-3NB32300 | EKL5-63-3NC3230 | EKL5-63-3NC32100 | EKL5-63-3NC32300 | ||
40A | EKL5-63-3NB4030 | EKL5-63-3NB40100 | EKL5-63-3NB40300 | EKL5-63-3NC4030 | EKL5-63-3NC40100 | EKL5-63-3NC40300 | ||
50A | EKL5-63-3NB5030 | EKL5-63-3NB50100 | EKL5-63-3NB50300 | EKL5-63-3NC5030 | EKL5-63-3NC50100 | EKL5-63-3NC50300 | ||
63A | EKL5-63-3NB6330 | EKL5-63-3NB63100 | EKL5-63-3NB63300 | EKL5-63-3NC6330 | EKL5-63-3NC63100 | EKL5-63-3NC63300 | ||
Tipo A | ||||||||
1P+N | 6A | EKL5-63-1NB0630A | EKL5-63-1NB06100A | EKL5-63-1NB06300A | EKL5-63-1NC0630A | EKL5-63-1NC06100A | EKL5-63-1NC06300A | |
10A | EKL5-63-1NB1030A | EKL5-63-1NB10100A | EKL5-63-1NB10300A | EKL5-63-1NC1030A | EKL5-63-1NC10100A | EKL5-63-1NC10300A | ||
16A | EKL5-63-1NB1630A | EKL5-63-1NB16100A | EKL5-63-1NB16300A | EKL5-63-1NC1630A | EKL5-63-1NC16100A | EKL5-63-1NC16300A | ||
20A | EKL5-63-1NB2030A | EKL5-63-1NB20100A | EKL5-63-1NB20300A | EKL5-63-1NC2030A | EKL5-63-1NC20100A | EKL5-63-1NC20300A | ||
25A | EKL5-63-1NB2530A | EKL5-63-1NB25100A | EKL5-63-1NB25300A | EKL5-63-1NC2530A | EKL5-63-1NC25100A | EKL5-63-1NC25300A | ||
32A | EKL5-63-1NB3230A | EKL5-63-1NB32100A | EKL5-63-1NB32300A | EKL5-63-1NC3230A | EKL5-63-1NC32100A | EKL5-63-1NC32300A | ||
40A | EKL5-63-1NB4030A | EKL5-63-1NB40100A | EKL5-63-1NB40300A | EKL5-63-1NC4030A | EKL5-63-1NC40100A | EKL5-63-1NC40300A | ||
50A | EKL5-63-1NB5030A | EKL5-63-1NB50100A | EKL5-63-1NB50300A | EKL5-63-1NC5030A | EKL5-63-1NC50100A | EKL5-63-1NC50300A | ||
63A | EKL5-63-1NB6330A | EKL5-63-1NB63100A | EKL5-63-1NB63300A | EKL5-63-1NC6330A | EKL5-63-1NC63100A | EKL5-63-1NC63300A | ||
3P+N | 6A | EKL5-63-3NB0630A | EKL5-63-3NB06100A | EKL5-63-3NB06300A | EKL5-63-3NC0630A | EKL5-63-3NC06100A | EKL5-63-3NC06300A | |
10A | EKL5-63-3NB1030A | EKL5-63-3NB10100A | EKL5-63-3NB10300A | EKL5-63-3NC1030A | EKL5-63-3NC10100A | EKL5-63-3NC10300A | ||
16A | EKL5-63-3NB1630A | EKL5-63-3NB16100A | EKL5-63-3NB16300A | EKL5-63-3NC1630A | EKL5-63-3NC16100A | EKL5-63-3NC16300A | ||
20A | EKL5-63-3NB2030A | EKL5-63-3NB20100A | EKL5-63-3NB20300A | EKL5-63-3NC2030A | EKL5-63-3NC20100A | EKL5-63-3NC20300A | ||
25A | EKL5-63-3NB2530A | EKL5-63-3NB25100A | EKL5-63-3NB25300A | EKL5-63-3NC2530A | EKL5-63-3NC25100A | EKL5-63-3NC25300A | ||
32A | EKL5-63-3NB3230A | EKL5-63-3NB32100A | EKL5-63-3NB32300A | EKL5-63-3NC3230A | EKL5-63-3NC32100A | EKL5-63-3NC32300A | ||
40A | EKL5-63-3NB4030A | EKL5-63-3NB40100A | EKL5-63-3NB40300A | EKL5-63-3NC4030A | EKL5-63-3NC40100A | EKL5-63-3NC40300A | ||
50A | EKL5-63-3NB5030A | EKL5-63-3NB50100A | EKL5-63-3NB50300A | EKL5-63-3NC5030A | EKL5-63-3NC50100A | EKL5-63-3NC50300A | ||
63A | EKL5-63-3NB6330A | EKL5-63-3NB63100A | EKL5-63-3NB63300A | EKL5-63-3NC6330A | EKL5-63-3NC63100A | EKL5-63-3NC63300A | ||
Tipo AC | ||||||||
10KA | 1P+N | 6A | EKL5-63H-1NB0630 | EKL5-63H-1NB06100 | EKL5-63H-1NB06300 | EKL5-63H-1NC0630 | EKL5-63H-1NC06100 | EKL5-63H-1NC06300 |
10A | EKL5-63H-1NB1030 | EKL5-63H-1NB10100 | EKL5-63H-1NB10300 | EKL5-63H-1NC1030 | EKL5-63H-1NC10100 | EKL5-63H-1NC10300 | ||
16A | EKL5-63H-1NB1630 | EKL5-63H-1NB16100 | EKL5-63H-1NB16300 | EKL5-63H-1NC1630 | EKL5-63H-1NC16100 | EKL5-63H-1NC16300 | ||
20A | EKL5-63H-1NB2030 | EKL5-63H-1NB20100 | EKL5-63H-1NB20300 | EKL5-63H-1NC2030 | EKL5-63H-1NC20100 | EKL5-63H-1NC20300 | ||
25A | EKL5-63H-1NB2530 | EKL5-63H-1NB25100 | EKL5-63H-1NB25300 | EKL5-63H-1NC2530 | EKL5-63H-1NC25100 | EKL5-63H-1NC25300 | ||
32A | EKL5-63H-1NB3230 | EKL5-63H-1NB32100 | EKL5-63H-1NB32300 | EKL5-63H-1NC3230 | EKL5-63H-1NC32100 | EKL5-63H-1NC32300 | ||
40A | EKL5-63H-1NB4030 | EKL5-63H-1NB40100 | EKL5-63H-1NB40300 | EKL5-63H-1NC4030 | EKL5-63H-1NC40100 | EKL5-63H-1NC40300 | ||
50A | EKL5-63H-1NB5030 | EKL5-63H-1NB50100 | EKL5-63H-1NB50300 | EKL5-63H-1NC5030 | EKL5-63H-1NC50100 | EKL5-63H-1NC50300 | ||
63A | EKL5-63H-1NB6330 | EKL5-63H-1NB63100 | EKL5-63H-1NB63300 | EKL5-63H-1NC6330 | EKL5-63H-1NC63100 | EKL5-63H-1NC63300 | ||
3P+N | 6A | EKL5-63H-3NB0630 | EKL5-63H-3NB06100 | EKL5-63H-3NB06300 | EKL5-63H-3NC0630 | EKL5-63H-3NC06100 | EKL5-63H-3NC06300 | |
10A | EKL5-63H-3NB1030 | EKL5-63H-3NB10100 | EKL5-63H-3NB10300 | EKL5-63H-3NC1030 | EKL5-63H-3NC10100 | EKL5-63H-3NC10300 | ||
16A | EKL5-63H-3NB1630 | EKL5-63H-3NB16100 | EKL5-63H-3NB16300 | EKL5-63H-3NC1630 | EKL5-63H-3NC16100 | EKL5-63H-3NC16300 | ||
20A | EKL5-63H-3NB2030 | EKL5-63H-3NB20100 | EKL5-63H-3NB20300 | EKL5-63H-3NC2030 | EKL5-63H-3NC20100 | EKL5-63H-3NC20300 | ||
25A | EKL5-63H-3NB2530 | EKL5-63H-3NB25100 | EKL5-63H-3NB25300 | EKL5-63H-3NC2530 | EKL5-63H-3NC25100 | EKL5-63H-3NC25300 | ||
32A | EKL5-63H-3NB3230 | EKL5-63H-3NB32100 | EKL5-63H-3NB32300 | EKL5-63H-3NC3230 | EKL5-63H-3NC32100 | EKL5-63H-3NC32300 | ||
40A | EKL5-63H-3NB4030 | EKL5-63H-3NB40100 | EKL5-63H-3NB40300 | EKL5-63H-3NC4030 | EKL5-63H-3NC40100 | EKL5-63H-3NC40300 | ||
50A | EKL5-63H-3NB5030 | EKL5-63H-3NB50100 | EKL5-63H-3NB50300 | EKL5-63H-3NC5030 | EKL5-63H-3NC50100 | EKL5-63H-3NC50300 | ||
63A | EKL5-63H-3NB6330 | EKL5-63H-3NB63100 | EKL5-63H-3NB63300 | EKL5-63H-3NC6330 | EKL5-63H-3NC63100 | EKL5-63H-3NC63300 | ||
Tipo A | ||||||||
1P+N | 6A | EKL5-63H-1NB0630A | EKL5-63H-1NB06100A | EKL5-63H-1NB06300A | EKL5-63H-1NC0630A | EKL5-63H-1NC06100A | EKL5-63H-1NC06300A | |
10A | EKL5-63H-1NB1030A | EKL5-63H-1NB10100A | EKL5-63H-1NB10300A | EKL5-63H-1NC1030A | EKL5-63H-1NC10100A | EKL5-63H-1NC10300A | ||
16A | EKL5-63H-1NB1630A | EKL5-63H-1NB16100A | EKL5-63H-1NB16300A | EKL5-63H-1NC1630A | EKL5-63H-1NC16100A | EKL5-63H-1NC16300A | ||
20A | EKL5-63H-1NB2030A | EKL5-63H-1NB20100A | EKL5-63H-1NB20300A | EKL5-63H-1NC2030A | EKL5-63H-1NC20100A | EKL5-63H-1NC20300A | ||
25A | EKL5-63H-1NB2530A | EKL5-63H-1NB25100A | EKL5-63H-1NB25300A | EKL5-63H-1NC2530A | EKL5-63H-1NC25100A | EKL5-63H-1NC25300A | ||
32A | EKL5-63H-1NB3230A | EKL5-63H-1NB32100A | EKL5-63H-1NB32300A | EKL5-63H-1NC3230A | EKL5-63H-1NC32100A | EKL5-63H-1NC32300A | ||
40A | EKL5-63H-1NB4030A | EKL5-63H-1NB40100A | EKL5-63H-1NB40300A | EKL5-63H-1NC4030A | EKL5-63H-1NC40100A | EKL5-63H-1NC40300A | ||
50A | EKL5-63H-1NB5030A | EKL5-63H-1NB50100A | EKL5-63H-1NB50300A | EKL5-63H-1NC5030A | EKL5-63H-1NC50100A | EKL5-63H-1NC50300A | ||
63A | EKL5-63H-1NB6330A | EKL5-63H-1NB63100A | EKL5-63H-1NB63300A | EKL5-63H-1NC6330A | EKL5-63H-1NC63100A | EKL5-63H-1NC63300A | ||
3P+N | 6A | EKL5-63H-3NB0630A | EKL5-63H-3NB06100A | EKL5-63H-3NB06300A | EKL5-63H-3NC0630A | EKL5-63H-3NC06100A | EKL5-63H-3NC06300A | |
10A | EKL5-63H-3NB1030A | EKL5-63H-3NB10100A | EKL5-63H-3NB10300A | EKL5-63H-3NC1030A | EKL5-63H-3NC10100A | EKL5-63H-3NC10300A | ||
16A | EKL5-63H-3NB1630A | EKL5-63H-3NB16100A | EKL5-63H-3NB16300A | EKL5-63H-3NC1630A | EKL5-63H-3NC16100A | EKL5-63H-3NC16300A | ||
20A | EKL5-63H-3NB2030A | EKL5-63H-3NB20100A | EKL5-63H-3NB20300A | EKL5-63H-3NC2030A | EKL5-63H-3NC20100A | EKL5-63H-3NC20300A | ||
25A | EKL5-63H-3NB2530A | EKL5-63H-3NB25100A | EKL5-63H-3NB25300A | EKL5-63H-3NC2530A | EKL5-63H-3NC25100A | EKL5-63H-3NC25300A | ||
32A | EKL5-63H-3NB3230A | EKL5-63H-3NB32100A | EKL5-63H-3NB32300A | EKL5-63H-3NC3230A | EKL5-63H-3NC32100A | EKL5-63H-3NC32300A | ||
40A | EKL5-63H-3NB4030A | EKL5-63H-3NB40100A | EKL5-63H-3NB40300A | EKL5-63H-3NC4030A | EKL5-63H-3NC40100A | EKL5-63H-3NC40300A | ||
50A | EKL5-63H-3NB5030A | EKL5-63H-3NB50100A | EKL5-63H-3NB50300A | EKL5-63H-3NC5030A | EKL5-63H-3NC50100A | EKL5-63H-3NC50300A | ||
63A | EKL5-63H-3NB6330A | EKL5-63H-3NB63100A | EKL5-63H-3NB63300A | EKL5-63H-3NC6330A | EKL5-63H-3NC63100A | EKL5-63H-3NC63300A |
