Os RCBOs tipo B concedem proteção a pessoas e máquinas na presença de corrente DC e corrente de falha AC de alta frequência. Entre os vários tipos de RCBOs, o tipo B oferece o maior nível de proteção.
1. Sensibilidade de corrente residual - UNIVERSAL
Corrente residual sinusoidal pura AC, 50/60 Hz
Uma corrente contínua sinusal e pulsante, 50/60 Hz
B: AC + A + corrente contínua suave + alta frequência (1kHz)
2. Padrões
IEC/EN 61009-1 Normas básicas para RCBOs tipo AC e A
Requisitos adicionais IEC/EN 62423 para o tipo B
3. Aplicações típicas
Proteção contra falhas (proteção contra contato indireto de partes energizadas
Proteção adicional (proteção em caso de contato direto de partes vivas, I∆n≤30mA)
Proteção contra incêndio (para locais expostos a risco de incêndio, I∆n≤300mA)
4.Quais são vulneráveis a correntes residuais CC suaves?
Sistemas fotovoltaicos, lado AC.
Estações de carregamento para veículos elétricos.
Máquinas-ferramentas de velocidade variável.
UPS, centros de dados de computador.
Controles do elevador.
Guindastes de todos os tipos.
Equipamentos eletrônicos em canteiros de obras.
Configurações de teste em laboratórios.
Instalações gerais onde podem ser esperadas correntes residuais contínuas DC suaves.

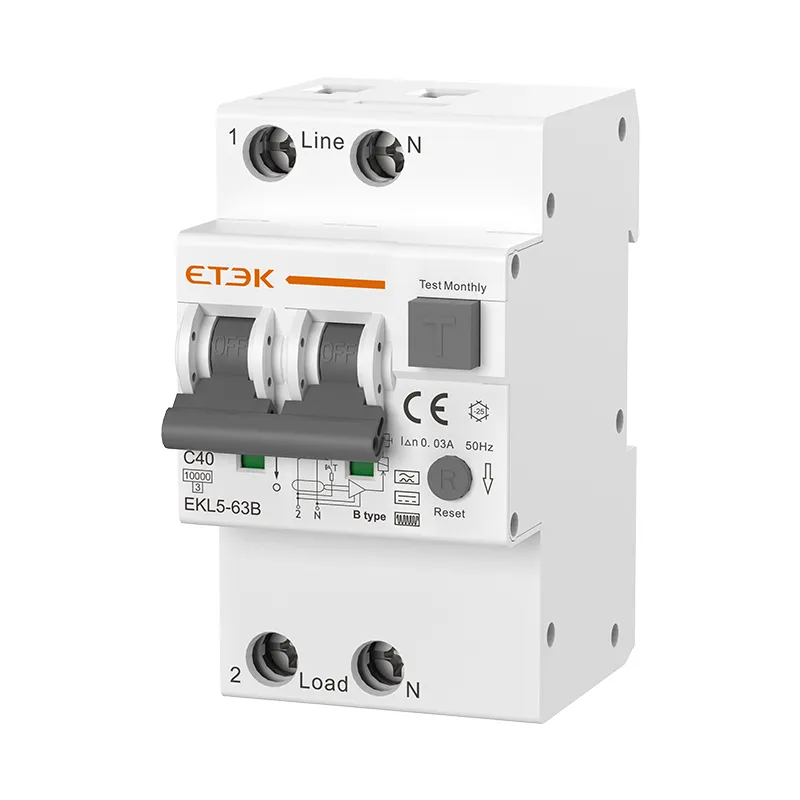

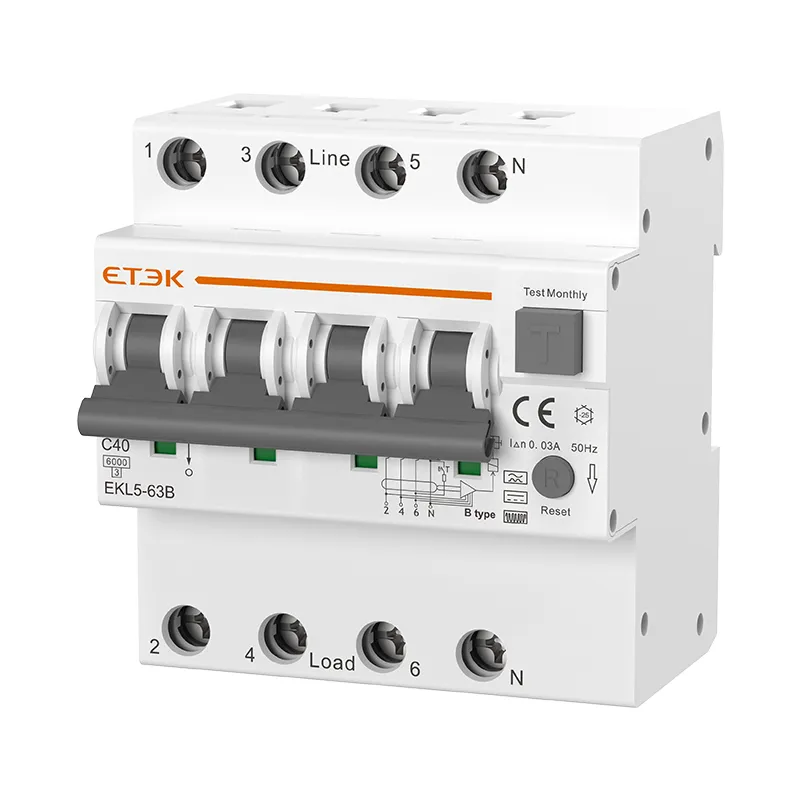

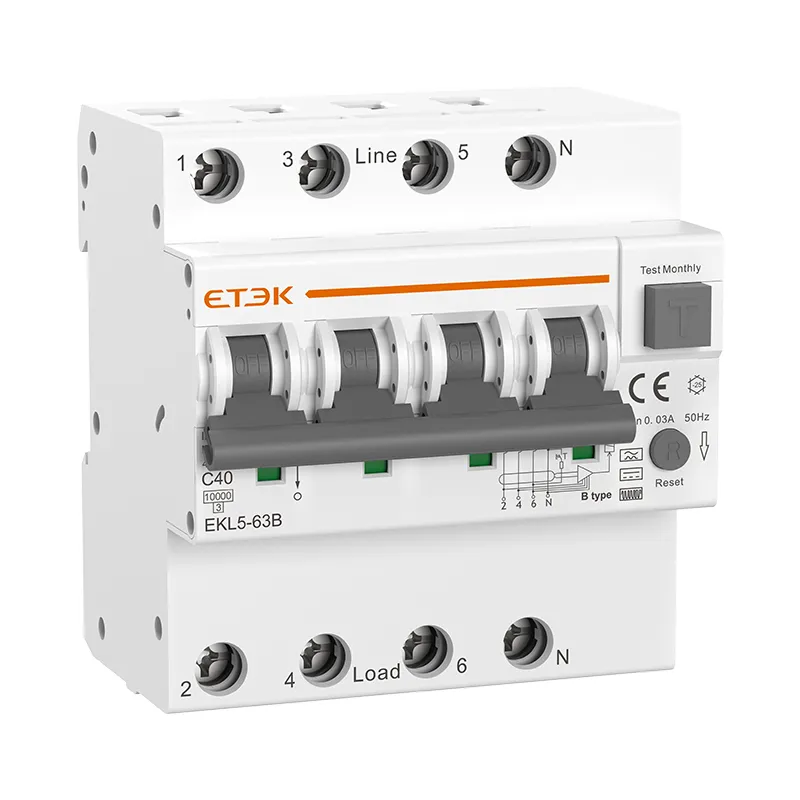

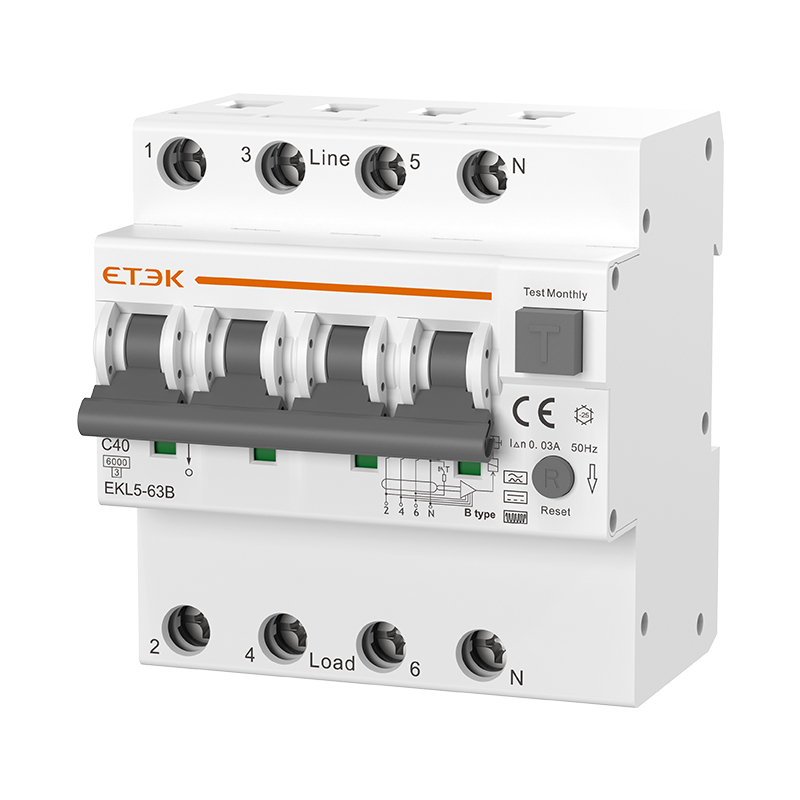

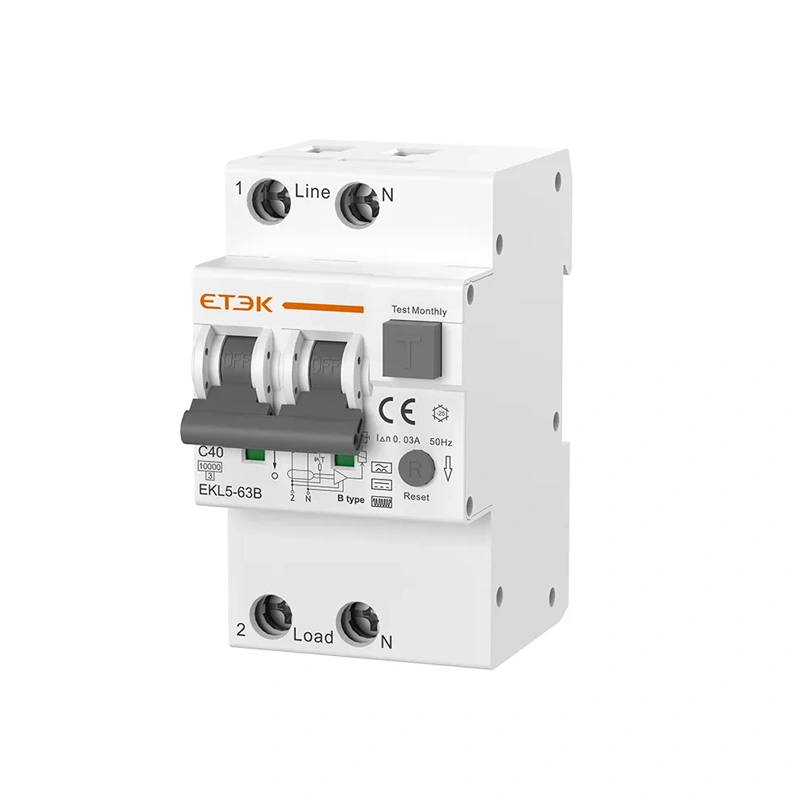

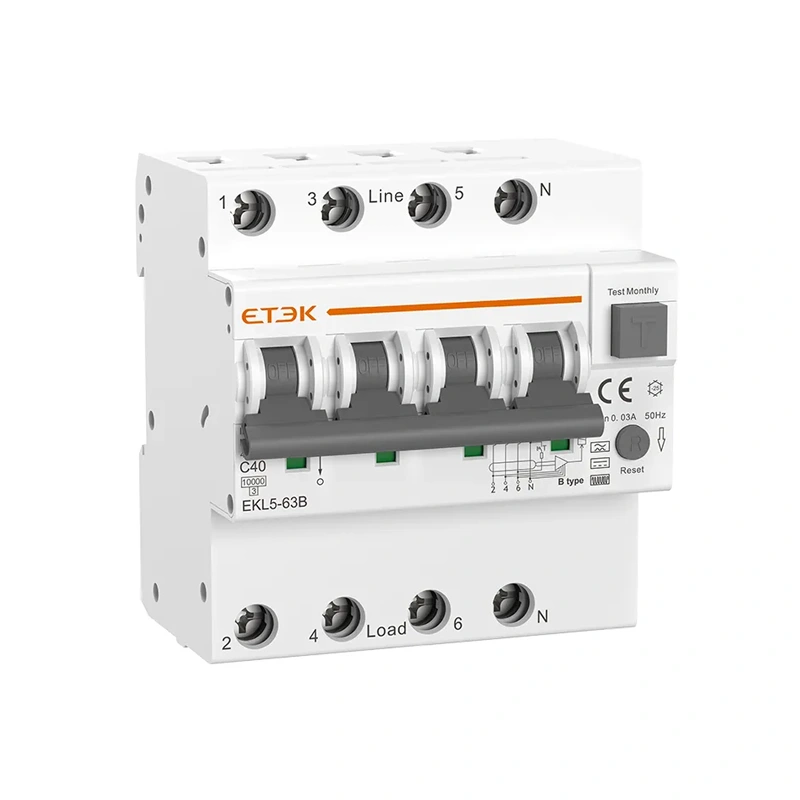

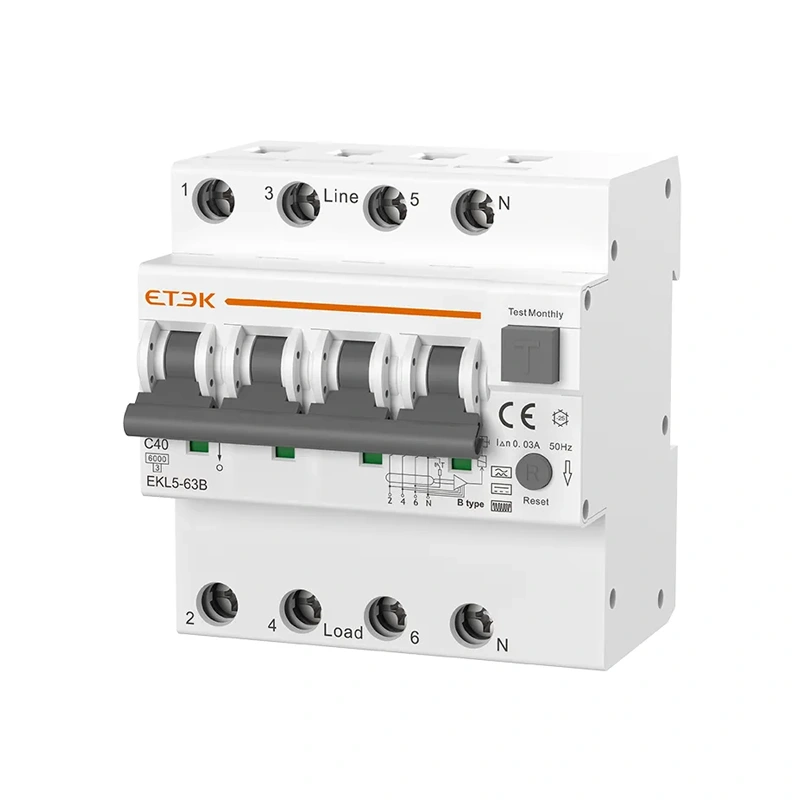

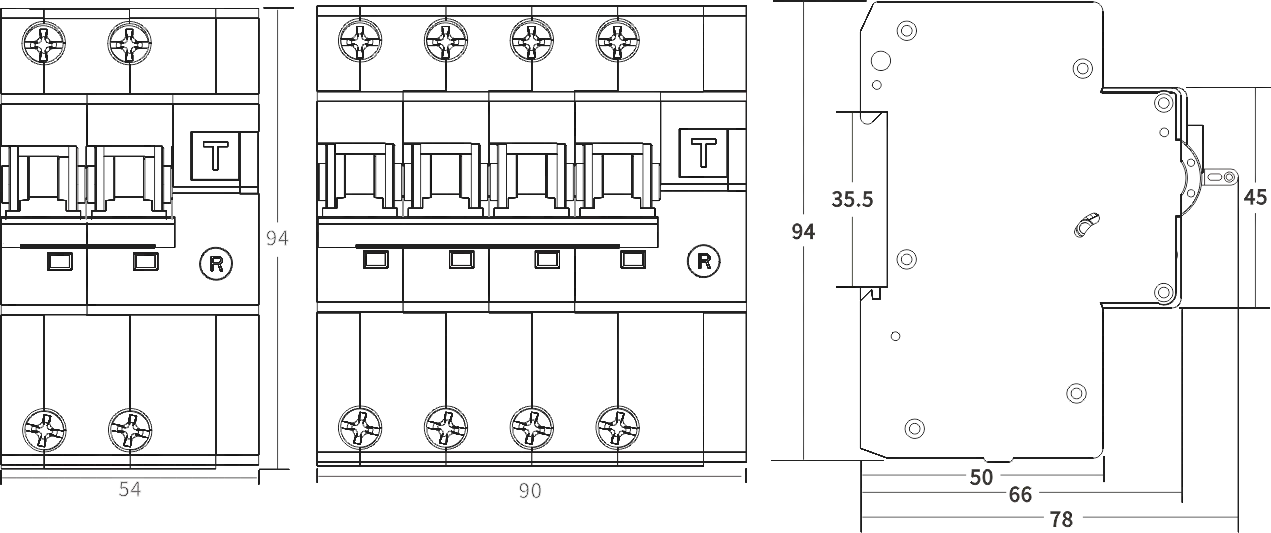

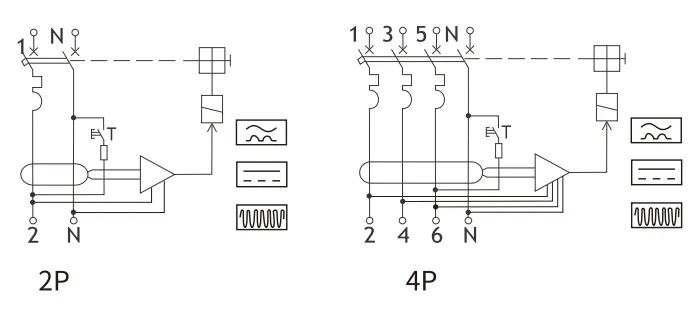

A corrente máxima do RCBO tipo EKL5-63 B pode atingir 63 amperes, e três opções de corrente de fuga de 30mA, 100mA e 300mA estão disponíveis para atender às necessidades de diferentes cenários.
Padrão | IEC/EN61009-1, IEC/EN62423 | ||
Proteção | Falha de aterramento, Sobrecorrente e curto-circuito, Sobretensão (selecionável) | ||
Tipo de viagem | Falha de aterramento: Eletrônico | ||
Sobrecarga e curto-circuito: termomagnético | |||
Tipo de proteção (vazamento elétrico) | B | ||
Nº de pólos | 1P+N 3módulo, 3P+N 5 módulo, linha N com desconectado | ||
Corrente nominal em | 6,10,16,20,25,32,40,50,63A | ||
Tensão nominal Ue | 1P+N:230/240V~, 3P+N:400/415V~ | ||
frequência nominal | 50/60 Hz | ||
Correntes de sensibilidade nominal I△n | 10,30,100,300mA | ||
Limiar de disparo DC (I △ dc) | (0,5-2) x IΔn | ||
Corrente residual fora do tempo sob I△n | ≤0,1s | ||
Capacidade residual nominal de abertura e interrupção (I△m) | 500A(In≤50A),10In (In>50A) | ||
Capacidade nominal de interrupção | 6.000A, 10.000A | ||
Classe limitante de energia | 3 | ||
O impulso nominal resiste à tensão (1,5/50) Uimp | 4.000 V | ||
Tensão de teste dielétrico em ind. Frequencia. por 1min | 2kV | ||
Característica de liberação térmica | (1.13-1.45) x Em | ||
Característica de liberação magnética | B:(3-5) x Entrada, C:(5-10) x Entrada, D:(10-20) x Entrada | ||
Vida elétrica | 4.000 ciclos | ||
Vida mecânica | 10.000 ciclos | ||
Indicador de posição de contato | Sim | ||
Indicador de falha de aterramento | Sim | ||
Grau de proteção | IP20 | ||
Temperatura ambiente | -25℃ a +40℃, Máx. 95% de umidade | ||
Tipo de conexão do terminal | Barramento tipo cabo/pino | ||
máx. tamanho do terminal para cabo | 25mm 2 | ||
máx. torque de aperto | 2,5Nm | ||
Instalação | Montagem em trilho DIN 35mm | ||
Conexão | de cima |
Capacidade de quebra | pólos | Corrente nominal (A) | Sensibilidade | ||
30mA | 100mA | 300mA | |||
Curva B | |||||
10KA | 1P+N | 6A | EKL5-63B-1NB0630 | EKL5-63B-1NB06100 | EKL5-63B-1NB06300 |
10A | EKL5-63B-1NB1030 | EKL5-63B-1NB10100 | EKL5-63B-1NB10300 | ||
16A | EKL5-63B-1NB1630 | EKL5-63B-1NB16100 | EKL5-63B-1NB16300 | ||
20A | EKL5-63B-1NB2030 | EKL5-63B-1NB20100 | EKL5-63B-1NB20300 | ||
25A | EKL5-63B-1NB2530 | EKL5-63B-1NB25100 | EKL5-63B-1NB25300 | ||
32A | EKL5-63B-1NB3230 | EKL5-63B-1NB32100 | EKL5-63B-1NB32300 | ||
40A | EKL5-63B-1NB4030 | EKL5-63B-1NB40100 | EKL5-63B-1NB40300 | ||
50A | EKL5-63B-1NB5030 | EKL5-63B-1NB50100 | EKL5-63B-1NB50300 | ||
63A | EKL5-63B-1NB6330 | EKL5-63B-1NB63100 | EKL5-63B-1NB63300 | ||
Curva C | |||||
6A | EKL5-63B-1NC0630 | EKL5-63B-1NC06100 | EKL5-63B-1NC06300 | ||
10A | EKL5-63B-1NC1030 | EKL5-63B-1NC10100 | EKL5-63B-1NC10300 | ||
16A | EKL5-63B-1NC1630 | EKL5-63B-1NC16100 | EKL5-63B-1NC16300 | ||
20A | EKL5-63B-1NC2030 | EKL5-63B-1NC20100 | EKL5-63B-1NC20300 | ||
25A | EKL5-63B-1NC2530 | EKL5-63B-1NC25100 | EKL5-63B-1NC25300 | ||
32A | EKL5-63B-1NC3230 | EKL5-63B-1NC32100 | EKL5-63B-1NC32300 | ||
40A | EKL5-63B-1NC4030 | EKL5-63B-1NC40100 | EKL5-63B-1NC40300 | ||
50A | EKL5-63B-1NC5030 | EKL5-63B-1NC50100 | EKL5-63B-1NC50300 | ||
63A | EKL5-63B-1NC6330 | EKL5-63B-1NC63100 | EKL5-63B-1NC63300 | ||
3P+N | Curva B | ||||
6A | EKL5-63B-3NB0630 | EKL5-63B-3NB06100 | EKL5-63B-3NB06300 | ||
10A | EKL5-63B-3NB1030 | EKL5-63B-3NB10100 | EKL5-63B-3NB10300 | ||
16A | EKL5-63B-3NB1630 | EKL5-63B-3NB16100 | EKL5-63B-3NB16300 | ||
20A | EKL5-63B-3NB2030 | EKL5-63B-3NB20100 | EKL5-63B-3NB20300 | ||
25A | EKL5-63B-3NB2530 | EKL5-63B-3NB25100 | EKL5-63B-3NB25300 | ||
32A | EKL5-63B-3NB3230 | EKL5-63B-3NB32100 | EKL5-63B-3NB32300 | ||
40A | EKL5-63B-3NB4030 | EKL5-63B-3NB40100 | EKL5-63B-3NB40300 | ||
50A | EKL5-63B-3NB5030 | EKL5-63B-3NB50100 | EKL5-63B-3NB50300 | ||
63A | EKL5-63B-3NB6330 | EKL5-63B-3NB63100 | EKL5-63B-3NB63300 | ||
Curva C | |||||
6A | EKL5-63B-3NC0630 | EKL5-63B-3NC06100 | EKL5-63B-3NC06300 | ||
10A | EKL5-63B-3NC1030 | EKL5-63B-3NC10100 | EKL5-63B-3NC10300 | ||
16A | EKL5-63B-3NC1630 | EKL5-63B-3NC16100 | EKL5-63B-3NC16300 | ||
20A | EKL5-63B-3NC2030 | EKL5-63B-3NC20100 | EKL5-63B-3NC20300 | ||
25A | EKL5-63B-3NC2530 | EKL5-63B-3NC25100 | EKL5-63B-3NC25300 | ||
32A | EKL5-63B-3NC3230 | EKL5-63B-3NC32100 | EKL5-63B-3NC32300 | ||
40A | EKL5-63B-3NC4030 | EKL5-63B-3NC40100 | EKL5-63B-3NC40300 | ||
50A | EKL5-63B-3NC5030 | EKL5-63B-3NC50100 | EKL5-63B-3NC50300 | ||
63A | EKL5-63B-3NC6330 | EKL5-63B-3NC63100 | EKL5-63B-3NC63300 |
