● Norma: IEC61008-1
● Tipo: AC, A
● Corrente nominal: 16, 25, 32, 40, 63A
● Tensão nominal: 230/400V~240/415V
● Polos: 2P(1P+N), 4P(3P+N), Polo N à direita
● Sensibilidade nominal I△n: 10, 30, 100, 300mA
● Capacidade nominal de interrupção de curto-circuito: 4,5/6 kA
● Temperatura ambiente: -25...+40 ºC
● Conexão: De cima para baixo
● Mecanismo de funcionamento: Estrutura plástica
● Marketing: Ásia Central, América do Sul

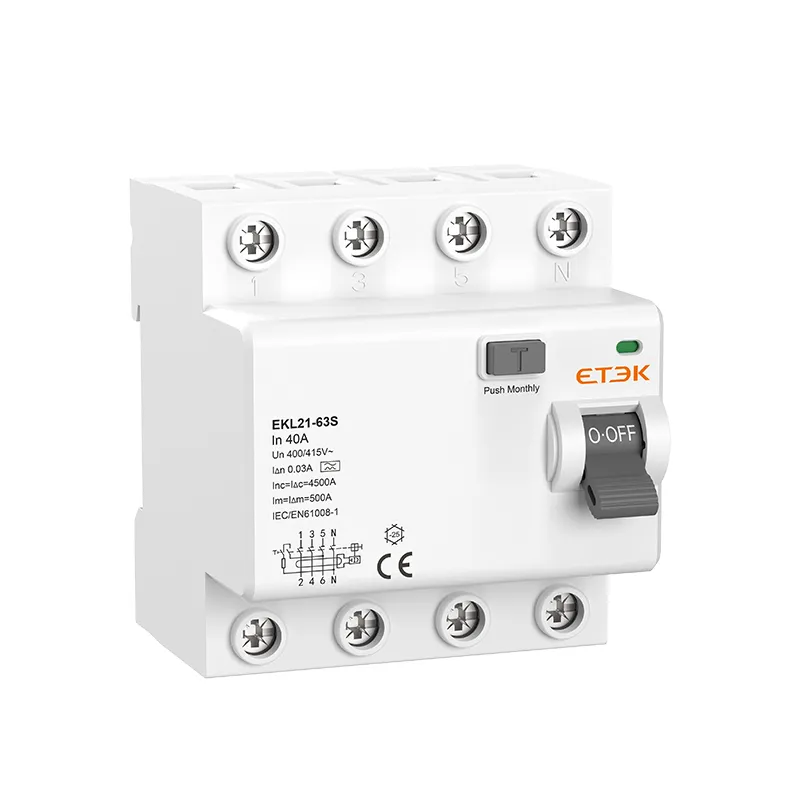

O disjuntor diferencial residual (DR) EKL21-63S é uma solução de proteção de circuitos com excelente custo-benefício, projetada especificamente para os mercados da Ásia Central e da América do Sul. É adequado para circuitos residenciais e comerciais, suportando tensões nominais de 240 V em monofásico e 415 V em trifásico, com corrente nominal de até 63 A. Em caso de risco de choque elétrico ou se a corrente de fuga à terra exceder o limite de segurança, este DR pode interromper rapidamente o fornecimento de energia, garantindo segurança incomparável. Pode ser utilizado em conjunto com o disjuntor miniatura DZ47-63S, também da ETEK Electric, para obter uma proteção de circuito completa.
Padrão | IEC/EN61008-1 | ||
Proteção | Falha de aterramento | ||
Tipo de viagem | Eletromagnético | ||
Tipo de proteção (fuga de corrente elétrica) | AC, A, G, S | ||
Número de postes | 2P(1P+N), 4P(3P+N) | ||
| Corrente nominal em | 16,25,32,40,63A | ||
Correntes de sensibilidade nominais I△n | 10, 30, 100, 300 mA | ||
Tempo de desligamento da corrente residual sob I△n | ≤0,1s | ||
Capacidade residual nominal de formação e ruptura (I△m) | 500A (In≤50A), 10In (In>50A) | ||
| Tensão nominal Ue | 1P+N: 230/240V~, 3P+N: 400/415V~ | ||
| Frequência nominal | 50/60Hz | ||
Capacidade de ruptura nominal | 4500A, 6000A | ||
Fusível SCPD | 4,5 kA/6 kA | ||
| Tensão nominal de impulso suportável (1,5/50) Uimp | 4000V | ||
| Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2,5 kV | ||
| Vida útil elétrica | 2.000 ciclos | ||
| Vida mecânica | 4.000 ciclos | ||
| Indicador de posição de contato | Sim | ||
| Grau de proteção | IP20 | ||
| Temperatura ambiente | -25 °C a +55 °C, umidade máxima de 95%. | ||
| Tipo de conexão do terminal | Barramento tipo cabo/pino | ||
Tamanho máximo do terminal para cabo | 16mm 2 | ||
Torque máximo de aperto | 2N.m | ||
Instalação | Montagem em trilho DIN de 35 mm | ||
| Conexão | De cima para baixo | ||
| Mecanismo de funcionamento | Estrutura plástica | ||
