● Norma: IEC61008-1
● Tipo: AC, A
● Corrente nominal: 16~63A
● Tensão nominal: 230/400V~240/415V
● Polos: 2P(1P+N), 4P(3P+N), Polo N à direita
● Sensibilidade nominal I△n: 30mA, 100mA, 300mA
● Capacidade nominal de interrupção de curto-circuito: 6 kA, 10 kA
● Temperatura ambiente: -25...+55 ºC
● Conexão: De cima para baixo
● Certificados: CB, CE

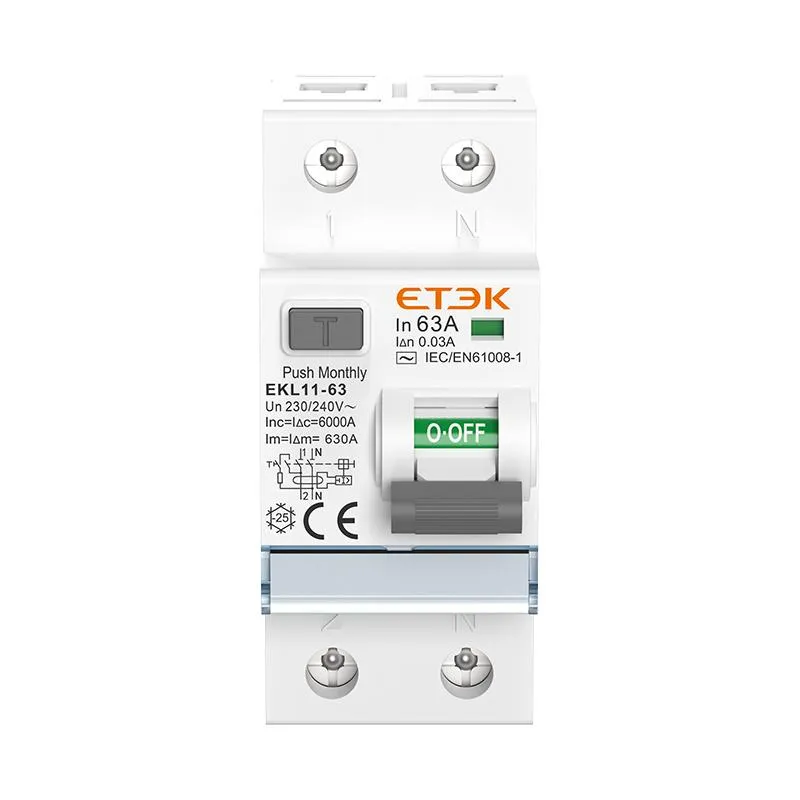

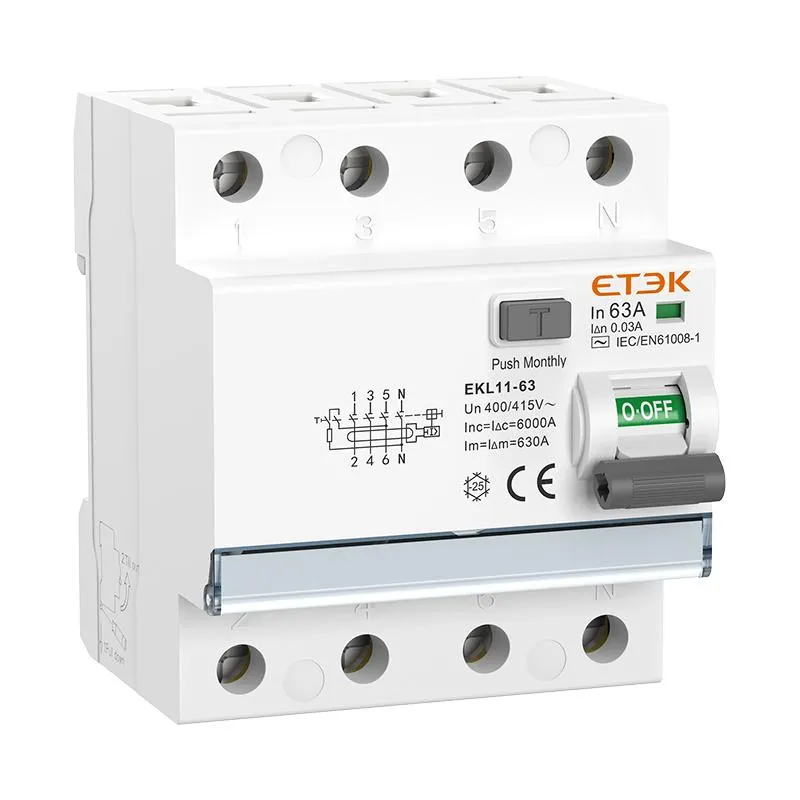

O Disjuntor Diferencial Residual (DR) EKL11-63 é o mais recente DR desenvolvido pela nossa empresa. É adequado para circuitos com tensão nominal de 240 V para dois polos, 415 V para quatro polos e corrente nominal de até 63 A. Quando ocorre um choque elétrico ou a corrente de fuga da rede elétrica excede o valor especificado, o DR interrompe rapidamente o fornecimento de energia defeituoso em um curto período de tempo, protegendo a segurança das pessoas e dos equipamentos elétricos.
Escolha o EKL11-63 para uma proteção eficiente e compacta contra corrente residual que atende às demandas dos sistemas elétricos modernos em aplicações residenciais, comerciais e industriais leves. Confie na ETEK China para fornecer a segurança, a qualidade e o design compacto que suas instalações elétricas exigem.
Padrão | IEC/EN61008-1 | ||
Proteção | Falha de aterramento | ||
Tipo de viagem | Eletromagnético | ||
Tipo de proteção (fuga de corrente elétrica) | AC, A | ||
Número de postes | 2P(1P+N), 4P(3P+N), Polo N à direita | ||
| Corrente nominal em | 16,25,32,40,63A | ||
Correntes de sensibilidade nominais I△n | 10, 30, 100, 300 mA ( 10 mA apenas para In = 16-25 A ) | ||
Tempo de desligamento da corrente residual sob I△n | ≤0,1s | ||
Capacidade residual nominal de formação e ruptura (I△m) | 500A (In≤50A), 10In (In>50A) | ||
| Tensão nominal Ue | 1P+N: 230/240V~, 3P+N: 400/415V~ | ||
| Frequência nominal | 50/60Hz | ||
Capacidade de ruptura nominal | 6.000 A, 10.000 A | ||
Fusível SCPD | EKL11-63: 6kA, EKL11-63H: 10kA | ||
| Tensão nominal de impulso suportável (1,5/50) Uimp | 4000V | ||
| Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2kV | ||
| Vida útil elétrica | 2.000 ciclos | ||
| Vida mecânica | 4.000 ciclos | ||
| Indicador de posição de contato | Sim | ||
| Grau de proteção | IP20 | ||
| Temperatura ambiente | -25 °C a +55 °C, umidade máxima de 95%. | ||
| Tipo de conexão do terminal | Barramento tipo cabo/pino/barramento tipo garfo | ||
Tamanho máximo do terminal para cabo | 25mm 2 | ||
Torque máximo de aperto | 2,5 Nm | ||
Instalação | Montagem em trilho DIN de 35 mm | ||
| Conexão | De cima para baixo | ||
