● Norma: IEC61008-1
● Tipo: AC, A
● Corrente nominal: 80~125A
● Tensão nominal: 230/400V~240/415V
● Polos: 2P(1P+N), 4P(3P+N), Polo N à direita
● Sensibilidade nominal I△n: 30mA, 100mA, 300mA
● Capacidade nominal de interrupção de curto-circuito: 10 kA
● Temperatura ambiente: -25...+55 ºC
● Conexão: De cima para baixo
● Certificados: CB, CE

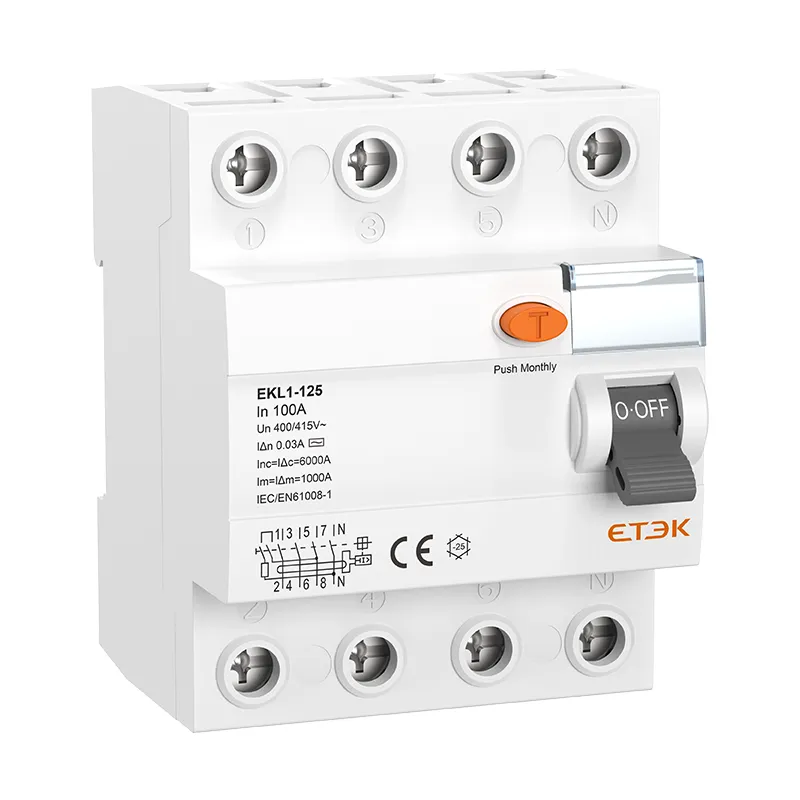

O EKL1-125, ao solucionar o problema das especificações de alta corrente dos RCCBs, é um importante complemento para produtos de proteção contra fuga à terra com corrente de trabalho igual ou inferior a 63 A. Essa inovação não só aprimora o desempenho dos equipamentos de proteção contra fuga à terra, como também amplia seu leque de aplicações, permitindo atender melhor às necessidades de segurança de diversos equipamentos e sistemas elétricos. Ao adicionar suporte para especificações de alta corrente, o RCCB EKL1-125 consegue lidar com mais eficácia com ambientes de alta corrente de carga, garantindo que a proteção contra fuga à terra continue sendo confiável mesmo quando a corrente exceder as especificações convencionais. Isso não só aumenta a segurança dos sistemas elétricos, como também oferece aos usuários mais opções e flexibilidade, permitindo que os equipamentos de proteção contra fuga à terra desempenhem seu papel em diversas aplicações industriais e civis.
Escolha o EKL1-125 para uma proteção contra corrente residual eficiente e sem concessões, que atende e supera os requisitos dos modernos sistemas elétricos de alta potência. Confie na ETEK Electric para fornecer a confiabilidade, o desempenho e a segurança que suas instalações elétricas de nível industrial exigem.

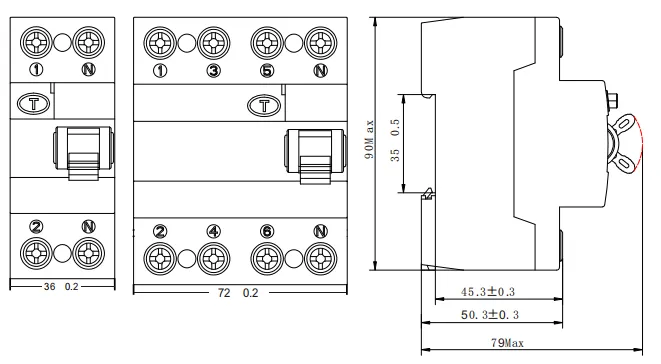

Padrão | IEC/EN61008-1 | ||
Proteção | Falha de aterramento | ||
Tipo de viagem | Eletromagnético | ||
Tipo de proteção (fuga de corrente elétrica) | AC, A, G, S | ||
Número de postes | 2P(1P+N), 4P(3P+N), Polo N à direita | ||
| Corrente nominal em | 80, 100, 125A | ||
Correntes de sensibilidade nominais I△n | 30, 100, 300 mA | ||
Tempo de desligamento da corrente residual sob I△n | ≤0,1s | ||
Capacidade residual nominal de formação e ruptura (I△m) | 10 pol. (em > 50 A) | ||
| Tensão nominal Ue | 1P+N: 230/240V~, 3P+N: 400/415V~ | ||
| Frequência nominal | 50/60Hz | ||
Capacidade de ruptura nominal | EKL1-125: 6.000 A, EKL1-125H: 10.000 A | ||
Fusível SCPD | EKL1-125=6kA, EKL1-125H=10kA | ||
| Tensão nominal de impulso suportável (1,5/50) Uimp | 4000V | ||
| Tensão de teste dielétrico na frequência indicada durante 1 minuto | 2kV | ||
| Vida útil elétrica | 2.000 ciclos | ||
| Vida mecânica | 4.000 ciclos | ||
| Indicador de posição de contato | Sim | ||
| Grau de proteção | IP20 | ||
| Temperatura ambiente | -25 °C a +55 °C, umidade máxima de 95%. | ||
| Tipo de conexão do terminal | Barramento tipo cabo/pino/barramento tipo garfo | ||
Tamanho máximo do terminal para cabo | 50mm 2 | ||
Torque máximo de aperto | 2,5 Nm | ||
Instalação | Montagem em trilho DIN de 35 mm | ||
| Conexão | De cima para baixo | ||
| Breaking Capacity=6kA | |||||
| AC Type | Poles | Rated Current(A) | Sensitivity | ||
| 30mA | 100mA | 300mA | |||
| 1P+N | 80A | EKL1-125-1N8030 | EKL1-125-1N80100 | EKL1-125-1N80300 | |
| 100A | EKL1-125-1N10030 | EKL1-125-1N100100 | EKL1-125-1N100300 | ||
| 125A | EKL1-125-1N12530 | EKL1-125-1N125100 | EKL1-125-1N125300 | ||
| 3P+N | 80A | EKL1-125-3N8030 | EKL1-125-3N80100 | EKL1-125-3N80300 | |
| 100A | EKL1-125-3N10030 | EKL1-125-3N100100 | EKL1-125-3N100300 | ||
| 125A | EKL1-125-3N12530 | EKL1-125-3N125100 | EKL1-125-3N125300 | ||
| A Type | 1P+N | 80A | EKL1-125-1N8030A | EKL1-125-1N80100A | EKL1-125-1N80300A |
| 100A | EKL1-125-1N10030A | EKL1-125-1N100100A | EKL1-125-1N100300A | ||
| 125A | EKL1-125-1N12530A | EKL1-125-1N125100A | EKL1-125-1N125300A | ||
| 3P+N | 80A | EKL1-125-3N8030A | EKL1-125-3N80100A | EKL1-125-3N80300A | |
| 100A | EKL1-125-3N10030A | EKL1-125-3N100100A | EKL1-125-3N100300A | ||
| 125A | EKL1-125-3N12530A | EKL1-125-3N125100A | EKL1-125-3N125300A | ||
| Breaking Capacity=10kA | |||||
| AC Type | Poles | Rated Current(A) | Sensitivity | ||
| 30mA | 100mA | 300mA | |||
| 1P+N | 80A | EKL1-125H-1N8030 | EKL1-125H-1N80100 | EKL1-125H-1N80300 | |
| 100A | EKL1-125H-1N10030 | EKL1-125H-1N100100 | EKL1-125H-1N100300 | ||
| 125A | EKL1-125H-1N12530 | EKL1-125H-1N125100 | EKL1-125H-1N125300 | ||
| 3P+N | 80A | EKL1-125H-3N8030 | EKL1-125H-3N80100 | EKL1-125H-3N80300 | |
| 100A | EKL1-125H-3N10030 | EKL1-125H-3N100100 | EKL1-125H-3N100300 | ||
| 125A | EKL1-125H-3N12530 | EKL1-125H-3N125100 | EKL1-125H-3N125300 | ||
| A Type | 1P+N | 80A | EKL1-125H-1N8030A | EKL1-125H-1N80100A | EKL1-125H-1N80300A |
| 100A | EKL1-125H-1N10030A | EKL1-125H-1N100100A | EKL1-125H-1N100300A | ||
| 125A | EKL1-125H-1N12530A | EKL1-125H-1N125100A | EKL1-125H-1N125300A | ||
| 3P+N | 80A | EKL1-125H-3N8030A | EKL1-125H-3N80100A | EKL1-125H-3N80300A | |
| 100A | EKL1-125H-3N10030A | EKL1-125H-3N100100A | EKL1-125H-3N100300A | ||
| 125A | EKL1-125H-3N12530A | EKL1-125H-3N125100A | EKL1-125H-3N125300A | ||
