Disjuntor de corrente residual tipo magnético EKL1-63(H) 6kA/10kA
Investigar

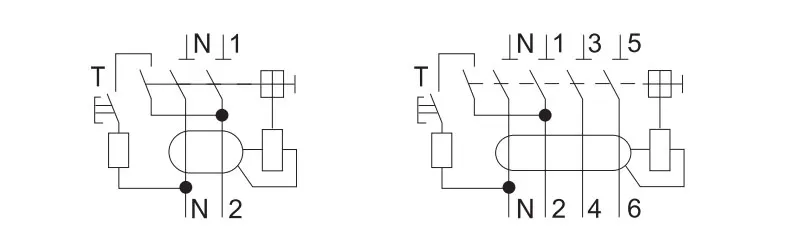

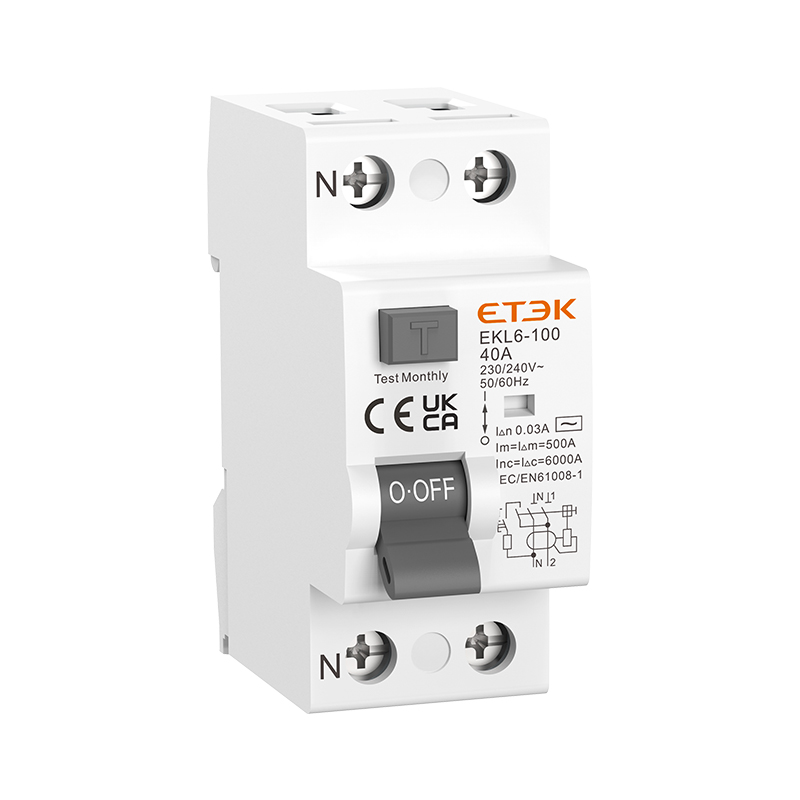

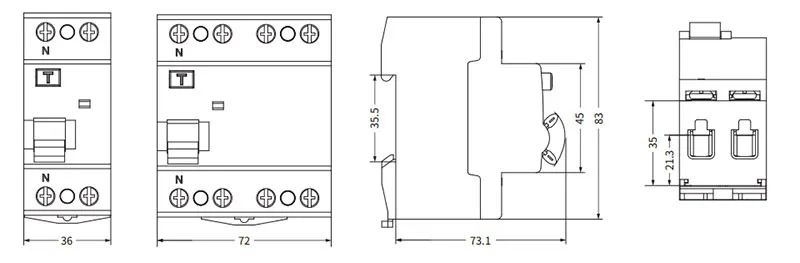

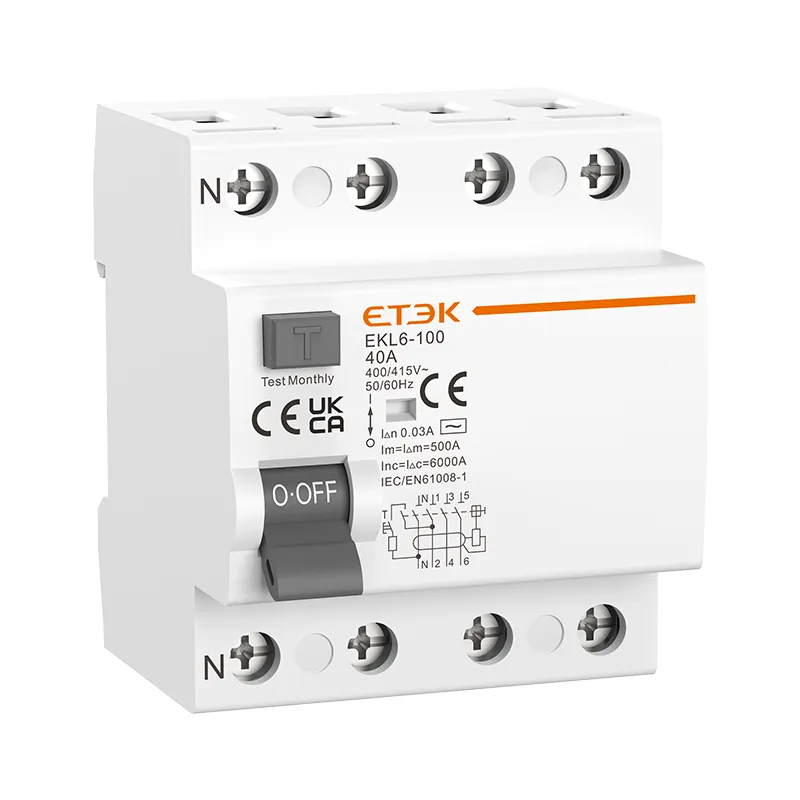

Disjuntor de Corrente Residual EKL6-100 adequado para proteção contra fuga à terra do sistema de distribuição de 25-100A CA, porta de terminal grande 35mm², ambos os lados podem usar barramento tipo pino ou tipo garfo; Alto desempenho de segurança, corrente superior a 30 mA e falha de energia em 3 milissegundos; Desenvolvido e produzido de forma independente todas as peças e componentes de forma independente.
Padrão | IEC/EN61008-1 | ||
Proteção | falha de aterramento | ||
Tipo de viagem | eletromagnético | ||
Tipo de proteção (vazamento elétrico) | CA, A, G, S | ||
Nº de postes | 2P(1P+N), 4P(3P+N), Pólo N à esquerda | ||
| Corrente nominal em | 16,25,32,40,63,80,100A | ||
Correntes de sensibilidade nominal I△n | 10,30,100,300mA (10mA apenas para In=16-25A) | ||
Corrente residual fora do tempo sob I△n | ≤0,1s | ||
Capacidade residual nominal de abertura e interrupção (I△m) | 500A(In≤50A),10In (In>50A) | ||
| Tensão nominal Ue | 1P+N: 230/240V~, 3P+N: 400/415V~ | ||
| frequência nominal | 50/60 Hz | ||
| Capacidade nominal de interrupção | 6.000A, 10.000A | ||
fusível SCPD | EKL6-100  | ||
EKL6-100H  | |||
| O impulso nominal resiste à tensão (1,5/50) Uimp | 4000V | ||
| Tensão de teste dielétrico em ind.Freq. por 1min | 2kV | ||
| Vida elétrica | 2.000 ciclos | ||
| Vida mecânica | 4.000 ciclos | ||
| Indicador de posição de contato | Sim | ||
Indicador de falha de aterramento | Sim | ||
| Grau de proteção | IP20 | ||
| Temperatura ambiente | -5℃ a +40℃, Máx. 95% de umidade | ||
| Tipo de conexão do terminal | Barramento tipo cabo/pino/barramento tipo garfo | ||
máx. tamanho do terminal para cabo | 35mm 2 | ||
máx. torque de aperto | 2,5Nm | ||
Instalação | Montagem em trilho DIN 35mm | ||
| Conexão | De cima e de baixo | ||
| Tipo CA | |||||
| Capacidade de quebra | pólos | Corrente nominal (A) | Sensibilidade | ||
| 30mA | 100mA | 300mA | |||
| 6KA | 1P+N | 16A | EKL6-100-1N1630 | EKL6-100-1N16100 | EKL6-100-1N16300 |
| 25A | EKL6-100-1N2530 | EKL6-100-1N25100 | EKL6-100-1N25300 | ||
| 32A | EKL6-100-1N3230 | EKL6-100-1N32100 | EKL6-100-1N32300 | ||
| 40A | EKL6-100-1N4030 | EKL6-100-1N40100 | EKL6-100-1N40300 | ||
| 63A | EKL6-100-1N6330 | EKL6-100-1N63100 | EKL6-100-1N63300 | ||
| 80A | EKL6-100-1N8030 | EKL6-100-1N80100 | EKL6-100-1N80300 | ||
| 100A | EKL6-100-1N10030 | EKL6-100-1N100100 | EKL6-100-1N100300 | ||
| 3P+N | 16A | EKL6-100-3N1630 | EKL6-100-3N16100 | EKL6-100-1N16300 | |
| 25A | EKL6-100-3N2530 | EKL6-100-3N25100 | EKL6-100-1N25300 | ||
| 32A | EKL6-100-3N3230 | EKL6-100-3N32100 | EKL6-100-1N32300 | ||
| 40A | EKL6-100-3N4030 | EKL6-100-3N40100 | EKL6-100-1N40300 | ||
| 63A | EKL6-100-3N6330 | EKL6-100-3N63100 | EKL6-100-1N63300 | ||
| 80A | EKL6-100-3N8030 | EKL6-100-3N80100 | EKL6-100-1N80300 | ||
| 100A | EKL6-100-3N10030 | EKL6-100-3N100100 | EKL6-100-1N100300 | ||
| 10KA | 1P+N | 16A | EKL6-100H-1N1630 | EKL6-100H-1N16100 | EKL6-100H-1N16300 |
| 25A | EKL6-100H-1N2530 | EKL6-100H-1N25100 | EKL6-100H-1N25300 | ||
| 32A | EKL6-100H-1N3230 | EKL6-100H-1N32100 | EKL6-100H-1N32300 | ||
| 40A | EKL6-100H-1N4030 | EKL6-100H-1N40100 | EKL6-100H-1N40300 | ||
| 63A | EKL6-100H-1N6330 | EKL6-100H-1N63100 | EKL6-100H-1N63300 | ||
| 80A | EKL6-100H-1N8030 | EKL6-100H-1N80100 | EKL6-100H-1N80300 | ||
| 100A | EKL6-100H-1N10030 | EKL6-100H-1N100100 | EKL6-100H-1N100300 | ||
| 3P+N | 16A | EKL6-100H-3N1630 | EKL6-100H-3N16100 | EKL6-100H-3N16300 | |
| 25A | EKL6-100H-3N2530 | EKL6-100H-3N25100 | EKL6-100H-3N25300 | ||
| 32A | EKL6-100H-3N3230 | EKL6-100H-3N32100 | EKL6-100H-3N32300 | ||
| 40A | EKL6-100H-3N4030 | EKL6-100H-3N40100 | EKL6-100H-3N40300 | ||
| 63A | EKL6-100H-3N6330 | EKL6-100H-3N63100 | EKL6-100H-3N63300 | ||
| 80A | EKL6-100H-3N8030 | EKL6-100H-3N80100 | EKL6-100H-3N80300 | ||
| 100A | EKL6-100H-3N10030 | EKL6-100H-3N100100 | EKL6-100H-3N100300 | ||
| Um tipo | |||||
| Capacidade de quebra | pólos | Corrente nominal (A) | Sensibilidade | ||
| 30mA | 100mA | 300mA | |||
| 6KA | 1P+N | 16A | EKL6-100-1N1630A | EKL6-100-1N16100A | EKL6-100-1N16300A |
| 25A | EKL6-100-1N2530A | EKL6-100-1N25100A | EKL6-100-1N25300A | ||
| 32A | EKL6-100-1N3230A | EKL6-100-1N32100A | EKL6-100-1N32300A | ||
| 40A | EKL6-100-1N4030A | EKL6-100-1N40100A | EKL6-100-1N40300A | ||
| 63A | EKL6-100-1N6330A | EKL6-100-1N63100A | EKL6-100-1N63300A | ||
| 80A | EKL6-100-1N8030A | EKL6-100-1N80100A | EKL6-100-1N80300A | ||
| 100A | EKL6-100-1N10030A | EKL6-100-1N100100A | EKL6-100-1N100300A | ||
| 3P+N | 16A | EKL6-100-3N1630A | EKL6-100-3N16100A | EKL6-100-3N16300A | |
| 25A | EKL6-100-3N2530A | EKL6-100-3N25100A | EKL6-100-3N25300A | ||
| 32A | EKL6-100-3N3230A | EKL6-100-3N32100A | EKL6-100-3N32300A | ||
| 40A | EKL6-100-3N4030A | EKL6-100-3N40100A | EKL6-100-3N40300A | ||
| 63A | EKL6-100-3N6330A | EKL6-100-3N63100A | EKL6-100-3N63300A | ||
| 80A | EKL6-100-3N8030A | EKL6-100-3N80100A | EKL6-100-3N80300A | ||
| 100A | EKL6-100-3N10030A | EKL6-100-3N100100A | EKL6-100-3N100300A | ||
| 10KA | 1P+N | 16A | EKL6-100H-1N1630A | EKL6-100H-1N16100A | EKL6-100H-1N16300A |
| 25A | EKL6-100H-1N2530A | EKL6-100H-1N25100A | EKL6-100H-1N25300A | ||
| 32A | EKL6-100H-1N3230A | EKL6-100H-1N32100A | EKL6-100H-1N32300A | ||
| 40A | EKL6-100H-1N4030A | EKL6-100H-1N40100A | EKL6-100H-1N40300A | ||
| 63A | EKL6-100H-1N6330A | EKL6-100H-1N63100A | EKL6-100H-1N63300A | ||
| 80A | EKL6-100H-1N8030A | EKL6-100H-1N80100A | EKL6-100H-1N80300A | ||
| 100A | EKL6-100H-1N10030A | EKL6-100H-1N100100A | EKL6-100H-1N100300A | ||
| 3P+N | 16A | EKL6-100H-3N1630A | EKL6-100H-3N16100A | EKL6-100H-3N16300A | |
| 25A | EKL6-100H-3N2530A | EKL6-100H-3N25100A | EKL6-100H-3N25300A | ||
| 32A | EKL6-100H-3N3230A | EKL6-100H-3N32100A | EKL6-100H-3N32300A | ||
| 40A | EKL6-100H-3N4030A | EKL6-100H-3N40100A | EKL6-100H-3N40300A | ||
| 63A | EKL6-100H-3N6330A | EKL6-100H-3N63100A | EKL6-100H-3N63300A | ||
| 80A | EKL6-100H-3N8030A | EKL6-100H-3N80100A | EKL6-100H-3N80300A | ||
| 100A | EKL6-100H-3N10030A | EKL6-100H-3N100100A | EKL6-100H-3N100300A | ||
