Módulos funcionais adicionais da estação de carregamento: cartão RFID/DLB/visor LCD

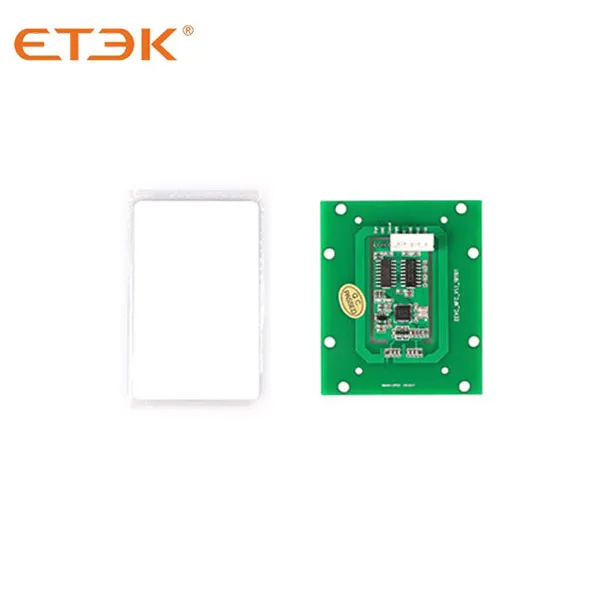

Breve introdução à função

A estação de carregamento pode ser configurada com a função de leitura de cartão IC sem contato, e o carregamento só pode ser realizado através de cartões IC autorizados. Em caso de perda do cartão IC, a chave DIP interna pode ser usada para configurar o módulo de perda de cartão IC. Há 3 cartões IC autorizados de fábrica; a menos que seja especificado o contrário, podemos fornecer mais cartões IC.

Breve introdução à função DLB

Esta função consiste na distribuição automática da corrente de carga, através de um transformador de corrente externo (a corrente de saída é de 5A AC), sendo o comprimento máximo da fiação do transformador de 100 mm (2,5 polegadas quadradas).
Durante o processo de carregamento, a estação de carregamento monitorará a corrente de carregamento online em tempo real e fará os ajustes necessários.
Quando for detectado que a corrente do circuito principal é maior que a corrente definida, a estação de carregamento reduzirá a corrente de carregamento até que o carregamento seja interrompido.
Quando for detectado que a corrente do circuito principal é inferior à corrente definida, a estação de carregamento continuará a aumentar a corrente de carregamento até 32A ou 63A.
Nesse estado, a corrente máxima de carregamento da estação de carregamento é de 32A e 63A.
Enquanto a corrente de carregamento for incerta, a chave de ajuste de corrente da estação de carregamento passa a ser a chave de ajuste da relação de transformação do transformador de corrente. A relação de transformação do transformador de corrente externo é definida por software ou por configuração de fábrica.
A relação de transformação padrão de fábrica do transformador de corrente é 100A/5A.
Legenda de aplicação da função DLB

Função de acesso ao sensor atual

A estação de carregamento pode fornecer uma função de entrada analógica, com entrada analógica AC0-5A, utilizada para exibir a corrente de trabalho atual. Quando a corrente de trabalho detectada for maior que o valor de corrente definido, a estação de carregamento reduzirá a corrente de carregamento para o valor definido.
Garantindo, assim, o funcionamento seguro e confiável da estação de carregamento.

função de exibição LCD

A estação de carregamento pode fornecer uma função de entrada analógica, com entrada analógica de AC0-1,0V, utilizada para exibir a corrente de trabalho atual.
Quando a corrente de trabalho detectada for maior que o valor de corrente definido, a estação de carregamento reduzirá a corrente de carregamento para o valor de corrente definido.
Garantindo, assim, o funcionamento seguro e confiável da estação de carregamento.
