DeutschDisjuntor miniatura EKM2-63 6kA MCB
Investigar

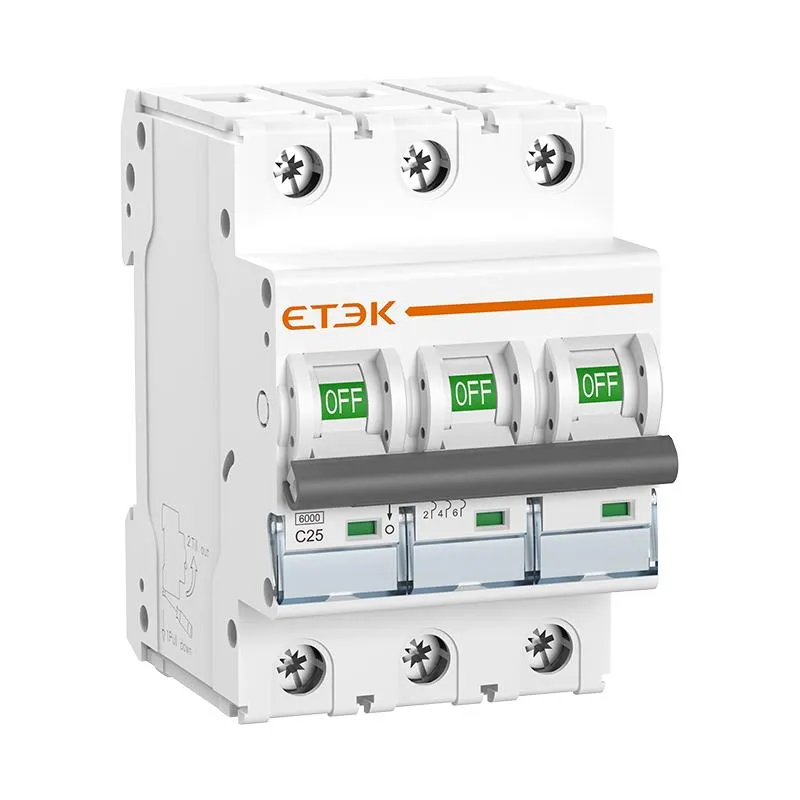

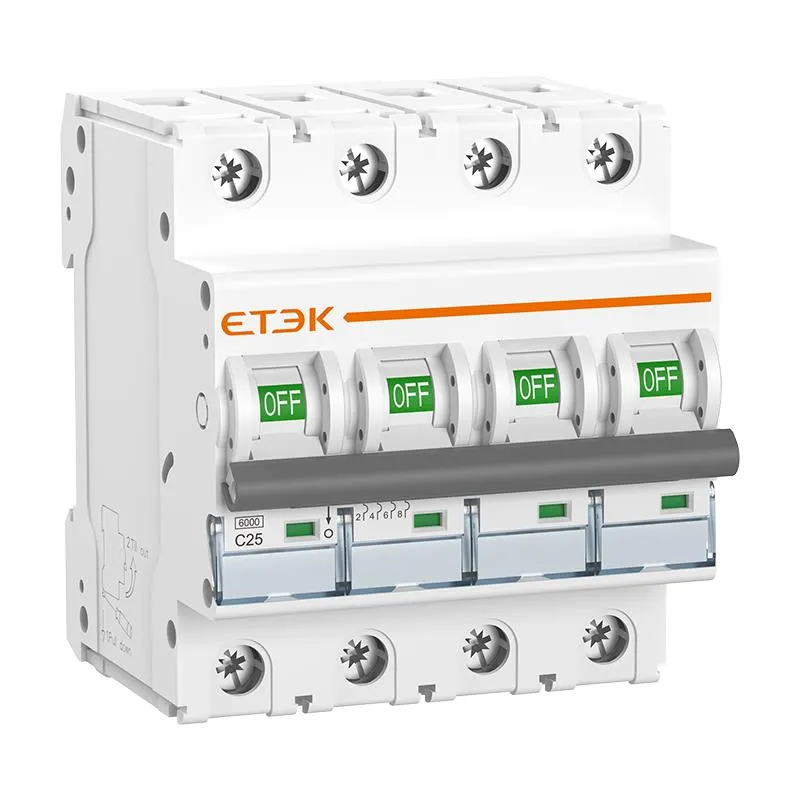

O Disjuntor Miniatura EKM3-63 é o mais recente produto desenvolvido por nossa empresa. Esta série de produtos tem especificações completas e a corrente nominal máxima pode chegar a 63A. Esta série de produtos tem marcas verdes e vermelhas claras para ON-OFF e cobertura transparente para marcas de linha. O EKM3-63 pode ser usado com outros produtos para sistemas de distribuição de energia residencial ≤63A.
Padrão | IEC/EN60898-1 | IEC/EN60947-2 |
Corrente nominal em | 1,2,3,4,5,6,8,10,13,16,20,25,32,40,50,63A | |
Proteção | Sobrecorrente e curto-circuito | |
Tipo de viagem | termomagnético | |
pólos | 1P, 1P+N, 2P, 3P, 3P+N,4P | |
Tensão nominal Ue | 240/415V~ | |
Tensão de isolamento Ui | 500V | |
frequência nominal | 50/60 Hz | |
Capacidade nominal de interrupção | 6.000A | |
Classe limitante de energia | 3 | |
Tensão suportável de impulso nominal (1,5/50) Uimp | 4.000 V | |
Tensão de teste dielétrico em ind. Frequencia. por 1 min | 2kV | |
| Característica de liberação térmica | (1.13-1.45) x Em | 1.05-1.30) x Em |
Característica de liberação magnética | B:(3-5) x Dentro, C:(5-10) x Dentro | (8-12) x Em |
| Vida elétrica | 8.000 ciclos | |
| Vida mecânica | 20.000 ciclos | |
| Indicador de posição de contato | Sim | |
| Grau de proteção | IP20 | |
| Temperatura de referência para configuração de elementos térmicos | 30℃ | |
| Temperatura ambiente (com média diária≤35℃) | -5℃~+40℃, Máx. 95% de umidade | |
| Tipo de conexão do terminal | Barramento tipo cabo/pino | |
| máx. tamanho do terminal para cabo | 25mm2 | |
| máx. Torque de aperto | 2,5Nm | |
| Montagem | Montagem em trilho DIN 35mm | |
| Conexão | De cima e de baixo | |
| pólos | Corrente nominal (A) | Curva B | Curva C | EC60947-2 |
| 1p | 1a | EKM3-63-1B01 | EKM3-63-1C01 | EKM3-63-101 |
| 2a | EKM3-63-1B02 | EKM3-63-1C02 | EKM3-63-102 | |
| 3A | EKM3-63-1B03 | EKM3-63-1C03 | EKM3-63-103 | |
| 4a | EKM3-63-1B04 | EKM3-63-1C04 | EKM3-63-104 | |
| 5A | EKM3-63-1B05 | EKM3-63-1C05 | EKM3-63-105 | |
| 6A | EKM3-63-1B06 | EKM3-63-1C06 | EKM3-63-106 | |
| 8A | EKM3-63-1B08 | EKM3-63-1C08 | EKM3-63-108 | |
| 10a | EKM3-63-1B10 | EKM3-63-1C10 | EKM3-63-110 | |
| 13A | EKM3-63-1B13 | EKM3-63-1C13 | EKM3-63-113 | |
| 16A | EKM3-63-1B16 | EKM3-63-1C16 | EKM3-63-116 | |
| 20A | EKM3-63-1B20 | EKM3-63-1C20 | EKM3-63-120 | |
| 25A | EKM3-63-1B25 | EKM3-63-1C25 | EKM3-63-125 | |
| 32A | EKM3-63-1B32 | EKM3-63-1C32 | EKM3-63-132 | |
| 40A | EKM3-63-1B40 | EKM3-63-1C40 | EKM3-63-140 | |
| 50A | EKM3-63-1B50 | EKM3-63-1C50 | EKM3-63-150 | |
| 63A | EKM3-63-1B63 | EKM3-63-1C63 | EKM3-63-163 | |
| 2p | 1a | EKM3-63-2B01 | EKM3-63-2C01 | EKM3-63-201 |
| 2a | EKM3-63-2B02 | EKM3-63-2C02 | EKM3-63-202 | |
| 3A | EKM3-63-2B03 | EKM3-63-2C03 | EKM3-63-203 | |
| 4a | EKM3-63-2B04 | EKM3-63-2C04 | EKM3-63-204 | |
| 5A | EKM3-63-2B05 | EKM3-63-2C05 | EKM3-63-205 | |
| 6A | EKM3-63-2B06 | EKM3-63-2C06 | EKM3-63-206 | |
| 8A | EKM3-63-2B08 | EKM3-63-2C08 | EKM3-63-208 | |
| 10a | EKM3-63-2B10 | EKM3-63-2C10 | EKM3-63-210 | |
| 13A | EKM3-63-2B13 | EKM3-63-2C13 | EKM3-63-213 | |
| 16A | EKM3-63-2B16 | EKM3-63-2C16 | EKM3-63-216 | |
| 20A | EKM3-63-2B20 | EKM3-63-2C20 | EKM3-63-220 | |
| 25A | EKM3-63-2B25 | EKM3-63-2C25 | EKM3-63-225 | |
| 32A | EKM3-63-2B32 | EKM3-63-2C32 | EKM3-63-232 | |
| 40A | EKM3-63-2B40 | EKM3-63-2C40 | EKM3-63-240 | |
| 50A | EKM3-63-2B50 | EKM3-63-2C50 | EKM3-63-250 | |
| 63A | EKM3-63-2B63 | EKM3-63-2C63 | EKM3-63-263 | |
| 3p | 1a | EKM3-63-3B01 | EKM3-63-3C01 | EKM3-63-301 |
| 2a | EKM3-63-3B02 | EKM3-63-3C02 | EKM3-63-302 | |
| 3A | EKM3-63-3B03 | EKM3-63-3C03 | EKM3-63-303 | |
| 4a | EKM3-63-3B04 | EKM3-63-3C04 | EKM3-63-304 | |
| 5A | EKM3-63-3B05 | EKM3-63-3C05 | EKM3-63-305 | |
| 6A | EKM3-63-3B06 | EKM3-63-3C06 | EKM3-63-306 | |
| 8A | EKM3-63-3B08 | EKM3-63-3C08 | EKM3-63-308 | |
| 10a | EKM3-63-3B10 | EKM3-63-3C10 | EKM3-63-310 | |
| 13A | EKM3-63-3B13 | EKM3-63-3C13 | EKM3-63-313 | |
| 16A | EKM3-63-3B16 | EKM3-63-3C16 | EKM3-63-316 | |
| 20A | EKM3-63-3B20 | EKM3-63-3C20 | EKM3-63-320 | |
| 25A | EKM3-63-3B25 | EKM3-63-3C25 | EKM3-63-325 | |
| 32A | EKM3-63-3B32 | EKM3-63-3C32 | EKM3-63-332 | |
| 40A | EKM3-63-3B40 | EKM3-63-3C40 | EKM3-63-340 | |
| 50A | EKM3-63-3B50 | EKM3-63-3C50 | EKM3-63-350 | |
| 63A | EKM3-63-3B63 | EKM3-63-3C63 | EKM3-63-363 | |
| 4p | 1a | EKM3-63-4B01 | EKM3-63-4C01 | EKM3-63-401 |
| 2a | EKM3-63-4B02 | EKM3-63-4C02 | EKM3-63-402 | |
| 3A | EKM3-63-4B03 | EKM3-63-4C03 | EKM3-63-403 | |
| 4a | EKM3-63-4B04 | EKM3-63-4C04 | EKM3-63-404 | |
| 5A | EKM3-63-4B05 | EKM3-63-4C05 | EKM3-63-405 | |
| 6A | EKM3-63-4B06 | EKM3-63-4C06 | EKM3-63-406 | |
| 8A | EKM3-63-4B08 | EKM3-63-4C08 | EKM3-63-408 | |
| 10a | EKM3-63-4B10 | EKM3-63-4C10 | EKM3-63-410 | |
| 13A | EKM3-63-4B13 | EKM3-63-4C13 | EKM3-63-413 | |
| 16A | EKM3-63-4B16 | EKM3-63-4C16 | EKM3-63-416 | |
| 20A | EKM3-63-4B20 | EKM3-63-4C20 | EKM3-63-420 | |
| 25A | EKM3-63-4B25 | EKM3-63-4C25 | EKM3-63-425 | |
| 32A | EKM3-63-4B32 | EKM3-63-4C32 | EKM3-63-432 | |
| 40A | EKM3-63-4B40 | EKM3-63-4C40 | EKM3-63-440 | |
| 50A | EKM3-63-4B50 | EKM3-63-4C50 | EKM3-63-450 | |
| 63A | EKM3-63-4B63 | EKM3-63-4C63 | EKM3-63-463 | |
| 1P+N | 1a | EKM3-63-1NB01 | EKM3-63-1NC01 | |
| 2a | EKM3-63-1NB02 | EKM3-63-1NC02 | ||
| 3A | EKM3-63-1NB03 | EKM3-63-1NC03 | ||
| 4a | EKM3-63-1NB04 | EKM3-63-1NC04 | ||
| 5A | EKM3-63-1NB05 | EKM3-63-1NC05 | ||
| 6A | EKM3-63-1NB06 | EKM3-63-1NC06 | ||
| 8A | EKM3-63-1NB08 | EKM3-63-1NC08 | ||
| 10a | EKM3-63-1NB10 | EKM3-63-1NC10 | ||
| 13A | EKM3-63-1NB13 | EKM3-63-1NC13 | ||
| 16A | EKM3-63-1NB16 | EKM3-63-1NC16 | ||
| 20A | EKM3-63-1NB20 | EKM3-63-1NC20 | ||
| 25A | EKM3-63-1NB25 | EKM3-63-1NC25 | ||
| 32A | EKM3-63-1NB32 | EKM3-63-1NC32 | ||
| 40A | EKM3-63-1NB40 | EKM3-63-1NC40 | ||
| 50A | EKM3-63-1NB50 | EKM3-63-1NC50 | ||
| 63A | EKM3-63-1NB63 | EKM3-63-1NC63 | ||
| 3P+N | 1a | EKM3-63-3NB01 | EKM3-63-3NC01 | |
| 2a | EKM3-63-3NB02 | EKM3-63-3NC02 | ||
| 3A | EKM3-63-3NB03 | EKM3-63-3NC03 | ||
| 4a | EKM3-63-3NB04 | EKM3-63-3NC04 | ||
| 5A | EKM3-63-3NB05 | EKM3-63-3NC05 | ||
| 6A | EKM3-63-3NB06 | EKM3-63-3NC06 | ||
| 8A | EKM3-63-3NB08 | EKM3-63-3NC08 | ||
| 10a | EKM3-63-3NB10 | EKM3-63-3NC10 | ||
| 13A | EKM3-63-3NB13 | EKM3-63-3NC13 | ||
| 16A | EKM3-63-3NB16 | EKM3-63-3NC16 | ||
| 20A | EKM3-63-3NB20 | EKM3-63-3NC20 | ||
| 25A | EKM3-63-3NB25 | EKM3-63-3NC25 | ||
| 32A | EKM3-63-3NB32 | EKM3-63-3NC32 | ||
| 40A | EKM3-63-3NB40 | EKM3-63-3NC40 | ||
| 50A | EKM3-63-3NB50 | EKM3-63-3NC50 | ||
| 63A | EKM3-63-3NB63 | EKM3-63-3NC63 |
