Visão geral do produto

O interruptor isolado EKD6 é amplamente utilizado em máquinas de controle industrial e diversos aparelhos elétricos, podendo solucionar com eficácia problemas como desconexão de emergência, desconexão de segurança, controle de máquinas, controle de motores e outros.
• Com contatos de liga metálica, prata especial para aplicações elétricas, longa vida útil e alta confiabilidade.
• Tamanho compacto, instalação que economiza espaço.
• Construa um dedo protetor para tornar a operação segura.

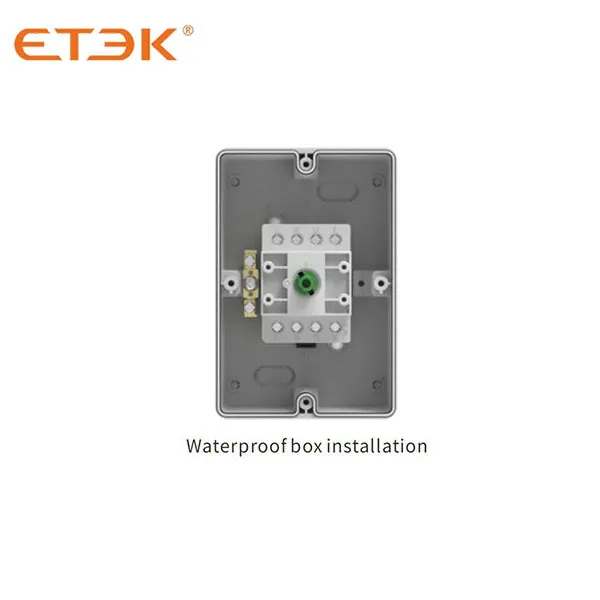

• Com diversas opções de instalação, facilidade de aplicação para várias finalidades (montagem em painel, montagem em trilho, tipo caixa de interruptor selada).
• Grau de proteção IP66

Parâmetros técnicos

Technical Data

Atual		20A	32A	40A	63A	80A
Tipo		EKD6-EL20R-4	EKD6-EL32R-4	EKD6-EL40R-4	EKD6-EL63R-3	EKD6-EL80R-3
Corrente nominal		20A	32A	40A	63A	80A
Corrente operacional nominal AC-23A		16A	25A	32A	45A	45A
Corrente operacional nominal AC-3		12A	25A	30A	37A	37A
Controle de potência nominal AC-23A	240V	4 kW	7,5 kW	9 kW	15 kW	15 kW
Controle de potência nominal AC-23A	440V	7,5 kW	12,5 kW	16 kW	22 kW	22 kW
Controle de potência nominal AC-3	240V	3 kW	5,5 kW	7,5 kW	11 kW	11 kW
Controle de potência nominal AC-3	440V	5,5 kW	11 kW	15 kW	18,5 kW	18,5 kW
Carga do motor UL-CSA	240V	3 kW	5 kW	5 kW	10 kW	10 kW
Carga do motor UL-CSA	440V	7,5 kW	10 kW	10 kW	20 kW	20 kW
Corrente suportável de curta duração nominal		250A	400A	500A	600A	850A
Conecte os fios		0,5-10MM2			1-16MM2
torque do parafuso		0,8-1,7 N·m			1,5-2 N·m
Tensão de isolamento nominal		690V

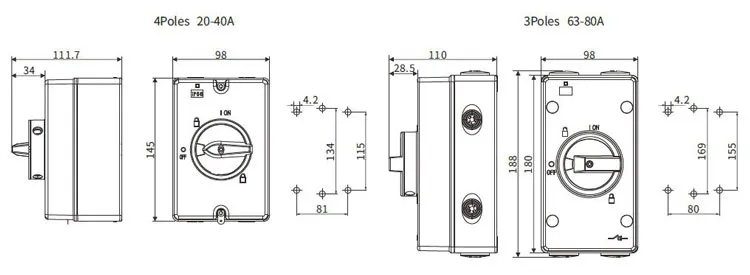

Dimensões

Formulário de seleção de produtos

Reference No.	Specification
EKD6-EL20R-2	AC Isolated Switch with box IP65 2P In:20A Red Handle
EKD6-EL32R-2	AC Isolated Switch with box IP65 2P In:32A Red Handle
EKD6-EL40R-2	AC Isolated Switch with box IP65 2P In:40A Red Handle
EKD6-EL63R-2	AC Isolated Switch with box IP65 2P In:63A Red Handle
EKD6-EL80R-2	AC Isolated Switch with box IP65 2P In:80A Red Handle
EKD6-EL20R-3	AC Isolated Switch with box IP65 3P In:20A Red Handle
EKD6-EL32R-3	AC Isolated Switch with box IP65 3P In:32A Red Handle
EKD6-EL40R-3	AC Isolated Switch with box IP65 3P In:40A Red Handle
EKD6-EL63R-3	AC Isolated Switch with box IP65 3P In:63A Red Handle
EKD6-EL80R-3	AC Isolated Switch with box IP65 3P In:80A Red Handle
EKD6-EL20R-4	AC Isolated Switch with box IP65 4P In:20A Red Handle
EKD6-EL32R-4	AC Isolated Switch with box IP65 4P In:32A Red Handle
EKD6-EL40R-4	AC Isolated Switch with box IP65 4P In:40A Red Handle
EKD6-EL63R-4	AC Isolated Switch with box IP65 4P In:63A Red Handle
EKD6-EL80R-4	AC Isolated Switch with box IP65 4P In:80A Red Handle

Descarregar ficheiros

O documento está atualmente disponível apenas em inglês.

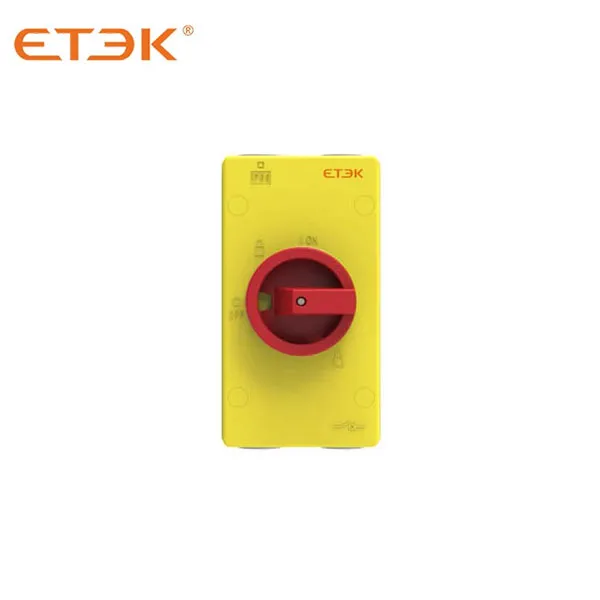

Interruptor isolador EKD6 em caixa de plástico ou alumínio

O interruptor isolado EKD6 é amplamente utilizado em máquinas de controle industrial e diversos aparelhos elétricos, podendo solucionar com eficácia problemas como desconexão de emergência, desconexão de segurança, controle de máquinas, controle de motores e outros.
