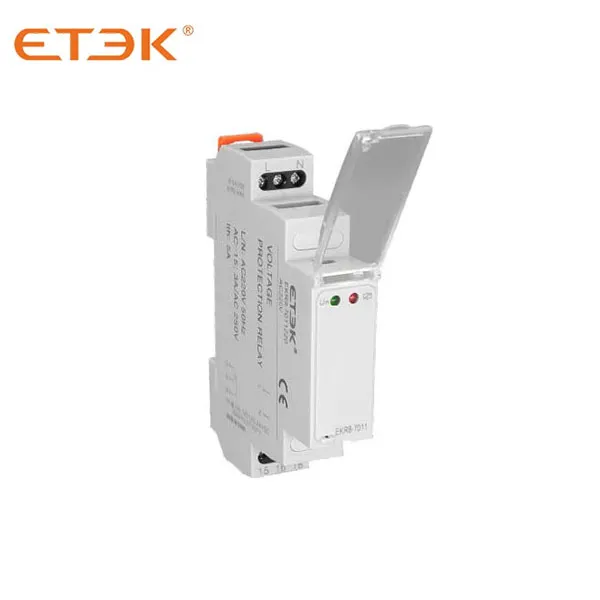

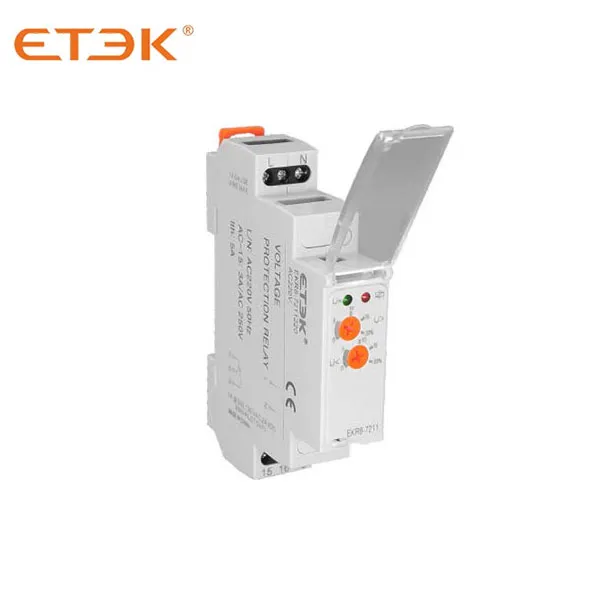

Relé de proteção de monitoramento de tensão monofásica EKR8-7 ajustável para sobretensão ou subtensão.

O relé de proteção contra sobretensão utiliza um processador de alta velocidade e baixo consumo de energia como núcleo. Quando a linha de alimentação apresenta sobretensão, subtensão ou falha de fase (inversão de fase), o relé interrompe o circuito de forma rápida e segura para evitar acidentes causados pelo envio de tensão anormal ao aparelho conectado.

Informe-se AGORA PDF

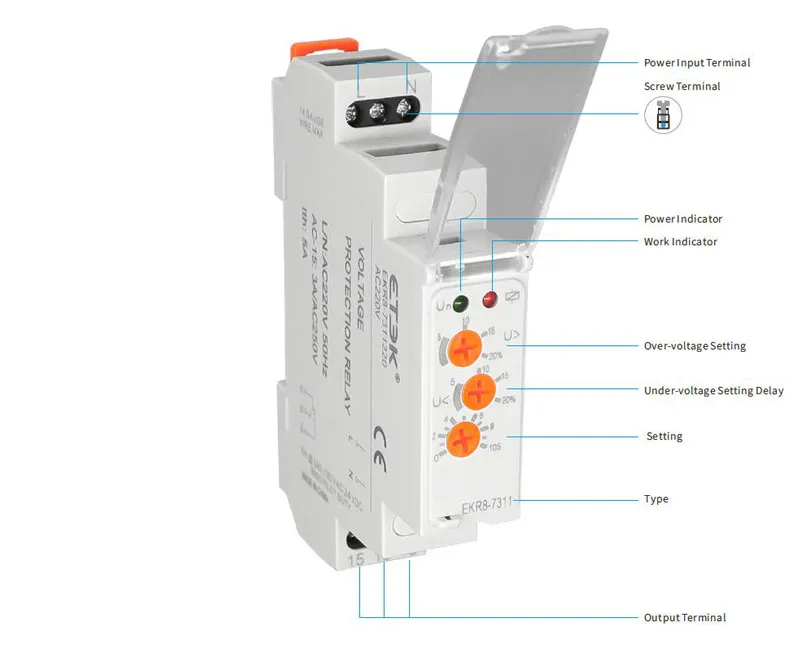

Visão geral do produto

Os relés de monitoramento de tensão monofásicos são projetados para proteger cargas monofásicas contra variações de tensão inadmissíveis na rede elétrica. Possuem uma ampla gama de ajustes, incluindo retardo na energização para proteção de equipamentos de refrigeração, compressores e ar condicionado.

1. Interrompe a alimentação quando ocorrem sobretensão e subtensão, e reinicia e reconecta a alimentação automaticamente em seguida.

Retornando ao normal sem intervenção manual.

2. Quando a linha apresenta tensão transitória ou sobretensão/subtensão transitória, o protetor não apresenta mau funcionamento.

Parâmetros técnicos

Technical Data

Dados técnicos
	EKR8-7011	EKR8-7211	EKR8-7311
Tipo de monitoramento	Monofásico
Características de saída	SPDT
Sobretensão	15%	0~20%	0~20%
Subtensão	15%	0~20%	0~20%
Atraso de tempo	3S	3S	0,1-10S
Tensão de trabalho	AC110V ou 220V
Freqüência	50/60Hz
Tempo de resposta do relé	0,5S
Classificação de contato	AC-15:3A/250VAC
Temperatura ambiente	-10°C a +55°C
Erro de tensão	⼟2% Máx.
Erro de temperatura	⼠2% Máx.

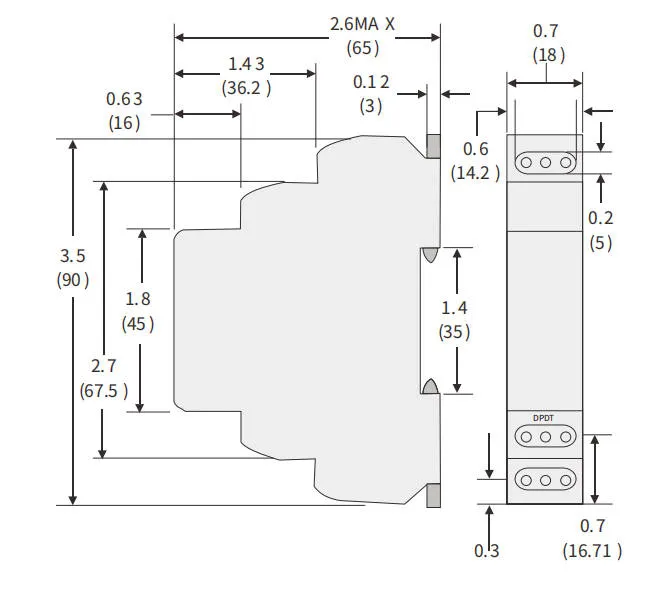

Dimensões

Dimensão

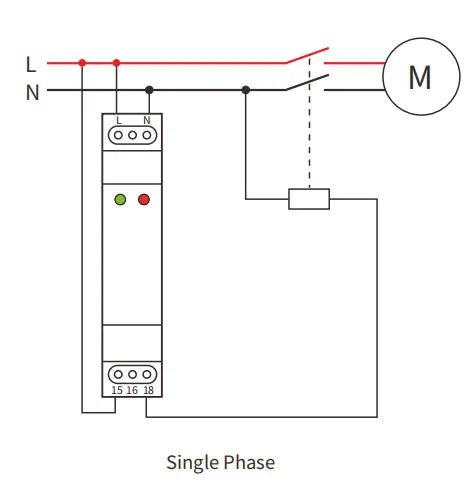

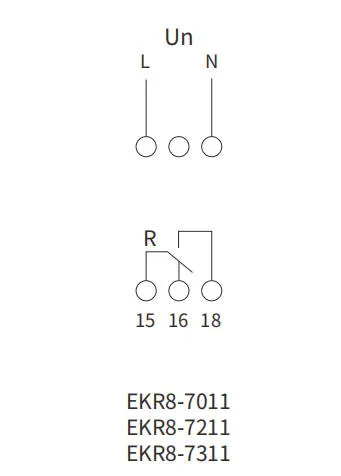

Diagrama de fiação

Formulário de seleção de produtos

EKR8-7011110	Voltage Protection Relay 0 knob SPDT single phase 110VAC
EKR8-7011220	Voltage Protection Relay 0 knob SPDT single phase 220VAC
EKR8-7011380	Voltage Protection Relay 0 knob SPDT single phase 380VAC
EKR8-7011400	Voltage Protection Relay 0 knob SPDT single phase 400VAC
EKR8-7011415	Voltage Protection Relay 0 knob SPDT single phase 415VAC
EKR8-7011440	Voltage Protection Relay 0 knob SPDT single phase 440VAC
EKR8-7211110	Voltage Protection Relay 2 knob SPDT single phase 110VAC
EKR8-7211220	Voltage Protection Relay 2 knob SPDT single phase 220VAC
EKR8-7211380	Voltage Protection Relay 2 knob SPDT single phase 380VAC
EKR8-7211400	Voltage Protection Relay 2 knob SPDT single phase 400VAC
EKR8-7211415	Voltage Protection Relay 2 knob SPDT single phase 415VAC
EKR8-7211440	Voltage Protection Relay 2 knob SPDT single phase 440VAC
EKR8-7311110	Voltage Protection Relay 3 knob SPDT single phase 110VAC
EKR8-7311220	Voltage Protection Relay 3 knob SPDT single phase 220VAC
EKR8-7311380	Voltage Protection Relay 3 knob SPDT single phase 380VAC
EKR8-7311400	Voltage Protection Relay 3 knob SPDT single phase 400VAC
EKR8-7311415	Voltage Protection Relay 3 knob SPDT single phase 415VAC
EKR8-7311440	Voltage Protection Relay 3 knob SPDT single phase 440VAC
