● Norma: IEC60947-2
● Tipo de viagem: Termomagnética
● Corrente nominal: 6~63A
● Tensão nominal: 1P (250VDC), 2P (500VDC), 4P (1000VDC)
● Número de polos: 1P, 2P, 4P
● Capacidade nominal de interrupção de curto-circuito: 6 kA
●Característica de liberação magnética: (8-12) x pol.
● Temperatura ambiente: -5...+40 ºC
● Conexão: De acordo com o diagrama de fiação
● Certificados: CE, CB

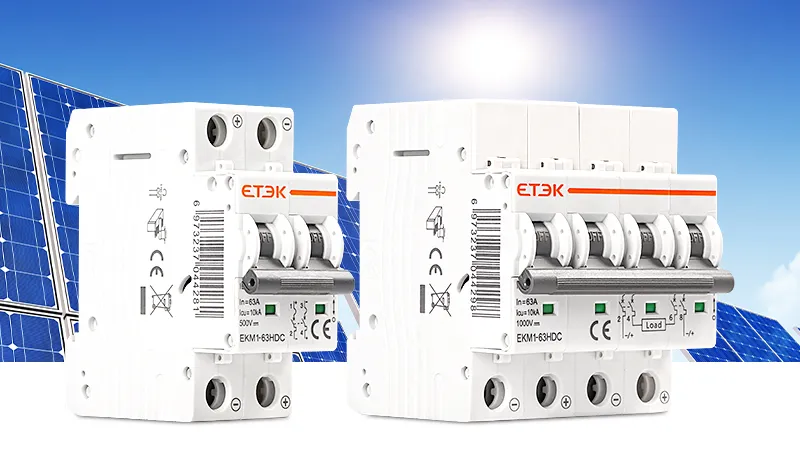

A série EKM1-63DC de disjuntores miniatura (MCB) é especialmente projetada para aplicações fotovoltaicas, com tensão nominal de operação de até 1000V CC. Seu sistema especial de extinção de arco e limitação de corrente permite o rápido desligamento de correntes de falha em sistemas de distribuição de energia CC. Isso protege o módulo fotovoltaico, componente essencial em sistemas de energia solar, contra danos causados por altas correntes reversas CC e correntes de retorno CA decorrentes de falhas no inversor, garantindo a operação confiável do sistema fotovoltaico.
| Padrão | IEC/EN60947-2 |
| Proteção | Sobrecorrente e curto-circuito |
| Tipo de viagem | Termomagnético |
| Número de postes | 1P, 2P, 4P |
| Correntes nominais (em) | 6,10,16,20,25,32,40,50,63A |
| Tensão nominal (Ue) | 1P (250VDC), 2P (500VDC), 4P (1000VDC) |
| Tensão de isolamento nominal (Ui) | 500V |
| Capacidade de ruptura nominal | 6.000A |
| Tensão nominal de impulso suportável (1,2/50) Uimp | 4kV |
| Tensão de teste dielétrico na frequência industrial durante 1 minuto | 3kV |
| característica de liberação térmica | (1,05-1,30) x pol. |
| característica de liberação magnética | (8-12) x Em |
| Vida útil elétrica | 4.000 ciclos |
| Vida mecânica | 10.000 ciclos |
| Indicador de posição de contato | Sim |
| Grau de proteção | IP20 |
| Temperatura ambiente | -5 °C a +40 °C, umidade máxima de 95%. |
| Tipo de conexão do terminal | Barramento tipo cabo/pino/barramento tipo garfo |
| Tamanho máximo do terminal para cabo | 25mm 2 |
| Torque máximo de aperto | 2,5 Nm |
| Instalação | Montagem em trilho DIN de 35 mm |
| Conexão | De acordo com o diagrama de fiação |
