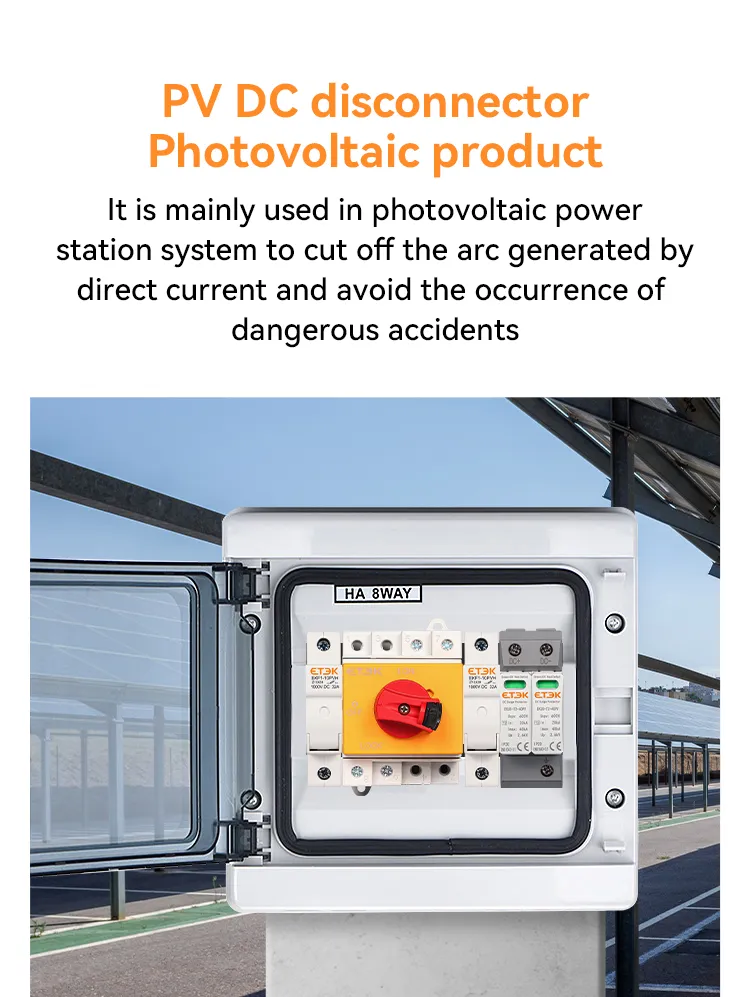

Um interruptor isolador DC é um dispositivo elétrico de segurança que se desconecta manualmente dos módulos em um sistema solar fotovoltaico. Em aplicações fotovoltaicas, os interruptores de isolamento CC são usados para desconectar manualmente os painéis solares para fins de manutenção, instalação ou reparo.
Na maioria das instalações solares fotovoltaicas, dois interruptores de isolamento CC são conectados a uma única string. Normalmente, um interruptor é colocado próximo ao painel fotovoltaico e o outro próximo à extremidade CC do inversor. Isso é para garantir que a desconexão possa ser alcançada no nível do solo e do telhado. Os isoladores CC podem vir em configurações polarizadas ou não polarizadas. Para interruptores de isolamento CC polarizados, eles vêm em configurações de dois, três e quatro polos.
Fiação paralela, abertura maior, fiação muito mais fácil.
Adequado para módulo de caixa de distribuição com instalação de bloqueio.
Tempo de extinção do arco inferior a 3ms.
Design modular. 2 polos e 4 polos opcionais.
Em conformidade com IEC60947-3(ed.3.2):2015, DC-PV1standard.
Categoria de utilização DC-PV1/DC-PV2 | Series | Número de Strings | Número da peça | Configuração de contato | |||||||
500V | 600V | 700V | 800V | 900V | 1000V | 1200V | 1500V | ||||
32 | 32 | 32 | 32 | 23 | 16 | 13 | 7 | 2 | 1 | EKD6-DB32-2 | |
58 | 58 | 58 | 45 | 23 | 16 | 13 | 7 | 4 | 1 | EKD6-DB32-2H | |
32 | 32 | 32 | 32 | 23 | 16 | 13 | 7 | 2 | 2 | EKD6-DB32-4 | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-DB32-4S | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-DB32-4B | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-DB32-4T |
Parâmetros principais | DB32 | |
Tensão de isolamento nominal | 1500V | |
Corrente térmica nominal | 32A | |
Tensão suportável de impulso nominal | 8000V | |
Capacidade nominal de criação de curto-circuito | 2H | 1700A |
2,4 | 1000A | |
2H | 1700A | |
Corrente condicional nominal de curto-circuito | 5000A | |
máx. tamanho do fusível | 80A | |
Seções transversais máximas do cabo (incluindo jumper) | ||
sólido ou padrão | 4-16 mm2 | |
Flexível | 4-10 mm 2 | |
Flexível (+ extremidade do cabo multicore) | 4-10 mm2 | |
Torque | ||
Apertar os parafusos do terminal de torque M4. | Nm | 1.2-1.8 |
Apertar os parafusos do botão de torque M3. | 0,5-0,7 | |
Torque de ligar ou desligar | 0,9-1,3 | |
Parâmetros gerais | ||

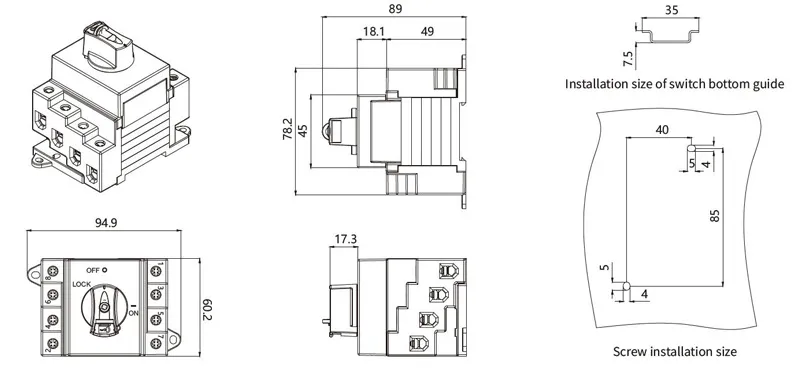

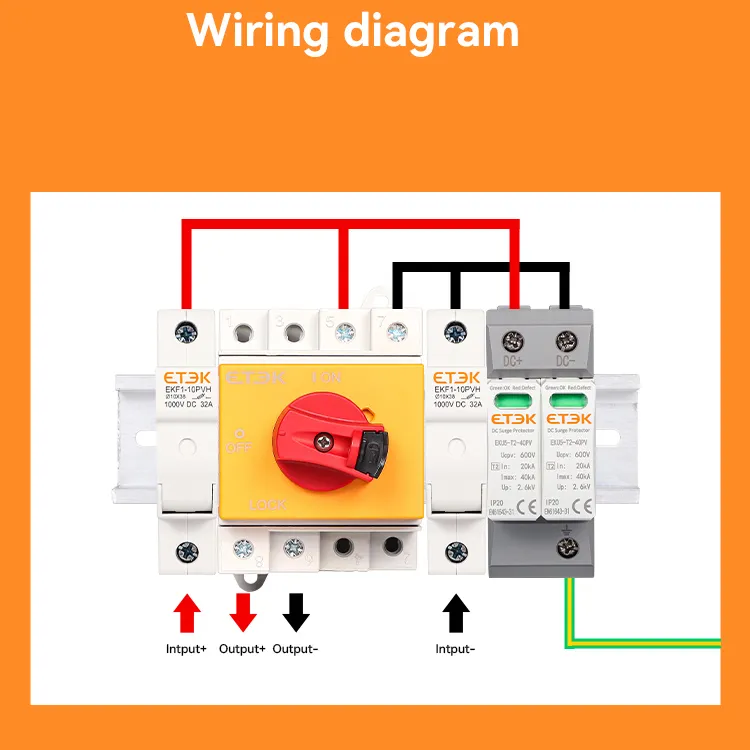

Método de montagem | Montagem de furo único | |
Tipo de botão | ||
Posições dos botões | OFF às 9h, ON às 12h | |
Vida mecânica | 1000 | |
Número de pólos DC | 2 ou 4 | |
Temperatura de operação | -40 a +70 ℃ | |
Temperatura de armazenamento | -40 a +85 ℃ | |
grau de poluição | 2 | |
Categoria de sobretensão | III | |
Classificação IP do eixo e da porca de montagem | IP66 |
EKD6-DB32-2 | DC Isolador 2P 32A 2series /1 strings Conexão de cima para baixo PL60*45mm |
EKD6-DB32-2H | DC Isolador 4P 32A 4series /1 strings Conexão de cima para baixo PL60*45mm |

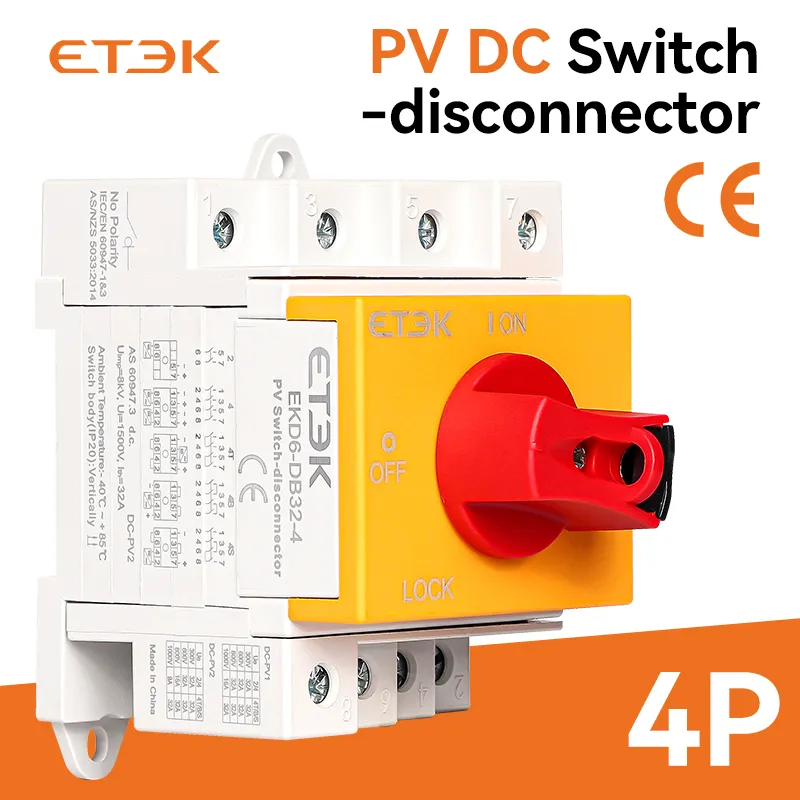

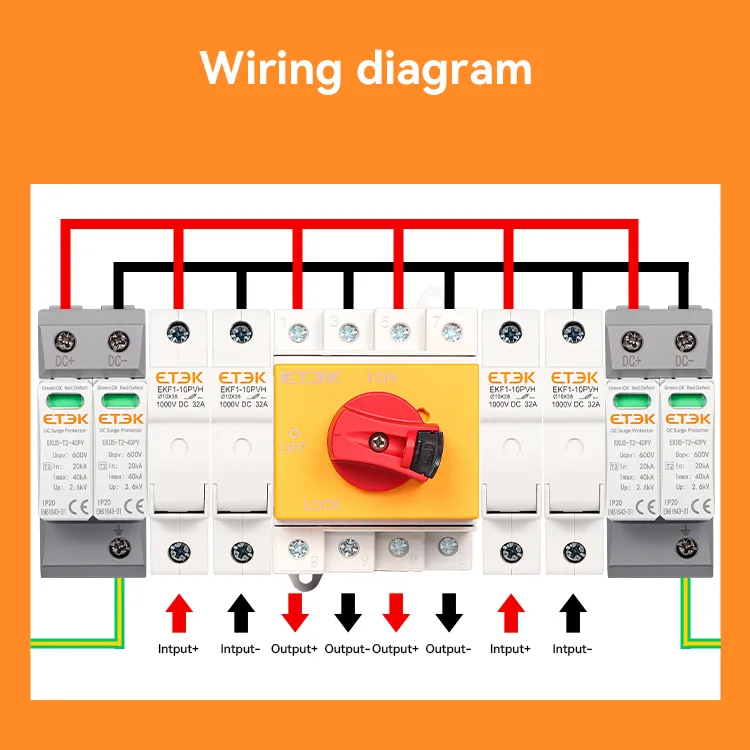

EKD6-DB32-4 | DC Isolador 4P 32A 4series /2 cordas PL60*45mm |

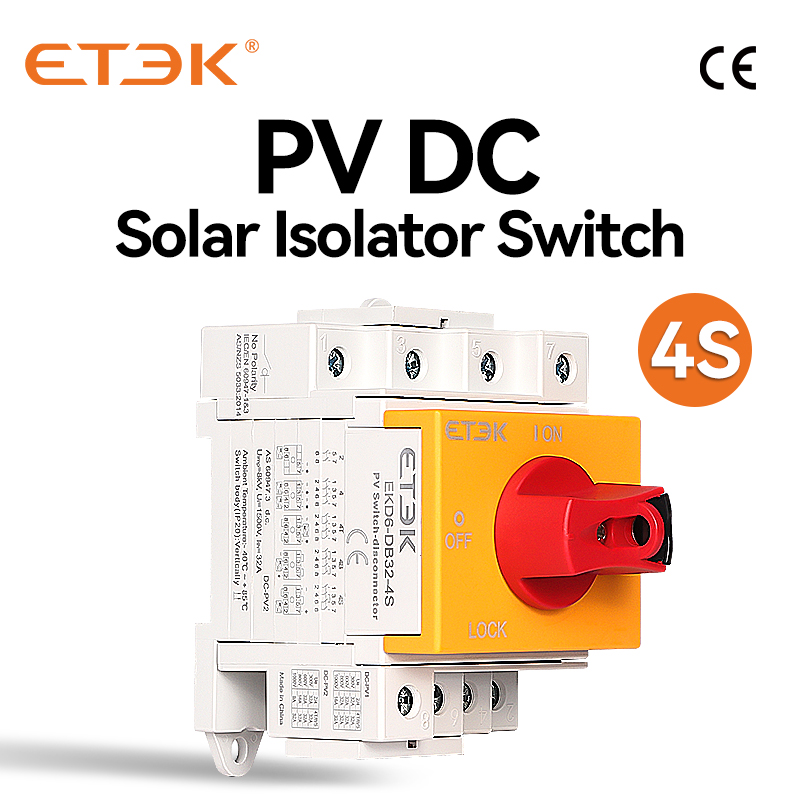

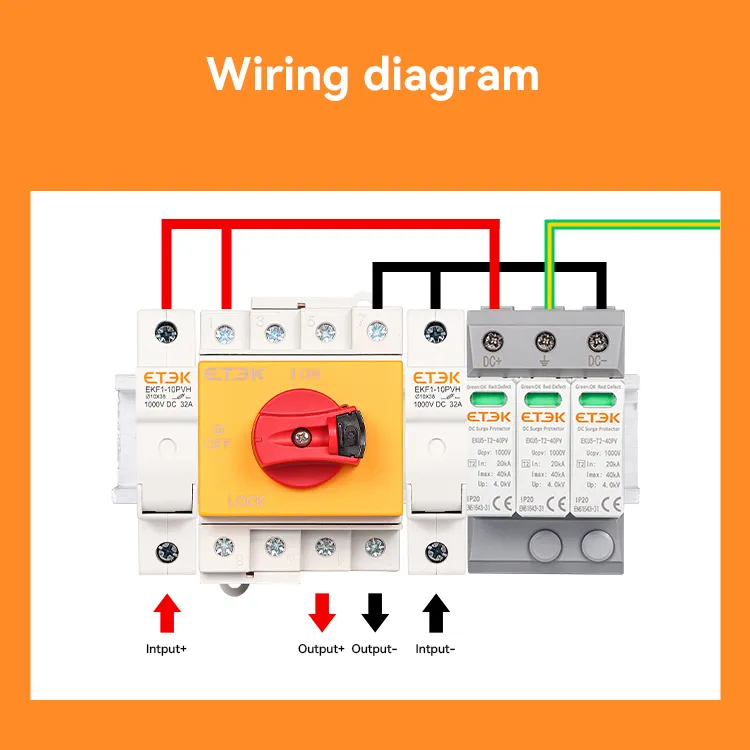

EKD6-DB32-4S | DC Isolador 4P 32A 4series /1(3+1) string Conexão de cima para baixo PL60*45mm |
EKD6-DB32-4B | DC Isolador 4P 32A 4series /1(2+2) string Conexão Inferior PL60*45mm |
EKD6-DB32-4T | DC Isolador 4P 32A 4series /1(2+2) strings Top Connection PL60*45mm |
