A fixação por parafuso não interfere no desempenho da vedação;
Várias vedações mecânicas ao redor do eixo garantem a confiabilidade de um design à prova d'água e à prova de umidade;
Parafuso rotativo de aço inoxidável não enferruja nem molha;
Interface de cabo padrão disponível com anéis de vedação;

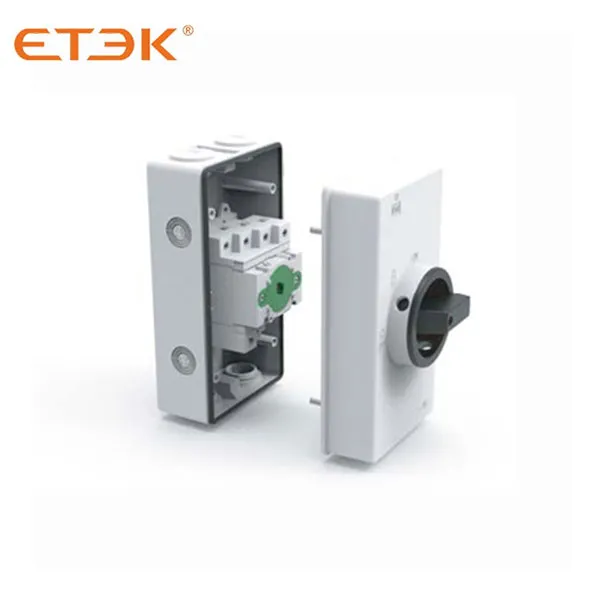

Vedação interna nas tampas superior e inferior, combinada com 2 parafusos, garantem grau de proteção IP66;
SAFE-LOCK com três posições de rotação, reduzindo o risco de adulteração.
O isolador é compatível com vários cabos: M25, M20, M16 e M12, e com juntas de cabo impermeáveis opcionais e juntas MC4.
Estrutura compacta, com opção de 2 ou 4 polos DC;
Incorporando uma ação de comutação independente do usuário, mecanismo de mola, para garantir uma ação de abertura/abertura muito rápida, garantindo que a desconexão dos circuitos de carga e a supressão do arco ocorram normalmente em 5ms.
Mecanismo de contato autolimpante, reduzindo a perda de energia e abrasão, melhorando o desempenho da condução, reduzindo a resistência e a perda de energia do interruptor, estendendo o ciclo de vida liga-desliga.
Mecanismo de extinção de arco duplo, calhas magnéticas e de arco, restringem a eficiência do arco, especialmente arcos DC.

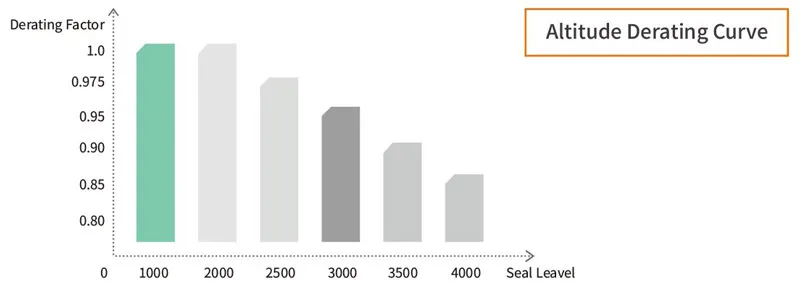

Categoria de utilização DC-PV1/DC-PV2 | Series | Número de Strings | Número da peça | Configuração de contato | |||||||
500V | 600V | 700V | 800V | 900V | 1000V | 1200V | 1500V | ||||
32 | 32 | 32 | 32 | 23 | 16 | 13 | 7 | 2 | 1 | EKD6-EL32R-2 | |
58 | 58 | 58 | 45 | 23 | 16 | 13 | 7 | 4 | 1 | EKD6-EL32R-2H | |
32 | 32 | 32 | 32 | 23 | 16 | 13 | 7 | 2 | 2 | EKD6-EL32R-4 | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-EL32R-4S | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-EL32R-4B | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-EL32R-4T |
Parâmetros principais | EL32R | |
Tensão de isolamento nominal Ui | 1500V | |
Corrente térmica nominal Ithe | 32A | |
Tensão suportável de impulso nominal Uimp | 8000V | |
Capacidade nominal de fechamento de curto-circuito Icm | 2H | 1700A |
2,4 | 1000A | |
Corrente nominal condicional de curto-circuito Icc | 5000A | |
máx. tamanho do fusível gL (gG) | 80A | |
Seções transversais máximas do cabo (incluindo jumper) | ||
sólido ou padrão | mm2 | 4-16 |
Flexível | 4-10 | |
Flexível (+ extremidade do cabo multicore) | 4-10 | |
Torque | ||
Apertar os parafusos do terminal de torque M4. | Nm | 1.2-1.8 |
Aperto dos parafusos de montagem do painel de torque ST4.2 (aço inoxidável 304) | 1,5-2,0 | |
Apertar os parafusos do botão de torque M3 | 0,5-0,7 | |
Torque de ligar ou desligar | 0,9-1,3 |
Parâmetros gerais | |||||
Método de montagem | Instalação de parede ou parafuso | ||||
Tipo de botão | C | ||||
Posições dos botões | OFF às 9h, ON às 12h | ||||
Vida mecânica | 10000 | ||||
Número de pólos DC | 2 ou 4 | ||||
Distância dos contatos (por pólo) | 8 | ||||
Temperatura de operação | -40 a +70 ℃ | ||||
Temperatura de armazenamento | -40 a +85 ℃ | ||||
grau de poluição | 2 | ||||
Categoria de sobretensão | III | ||||
Classificação IP do eixo e da porca de montagem | IP66 |
tipos | |||||

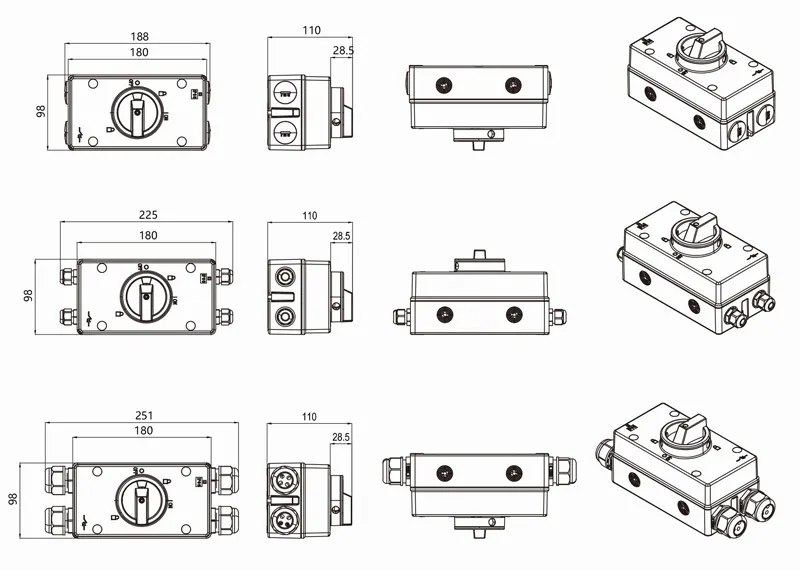

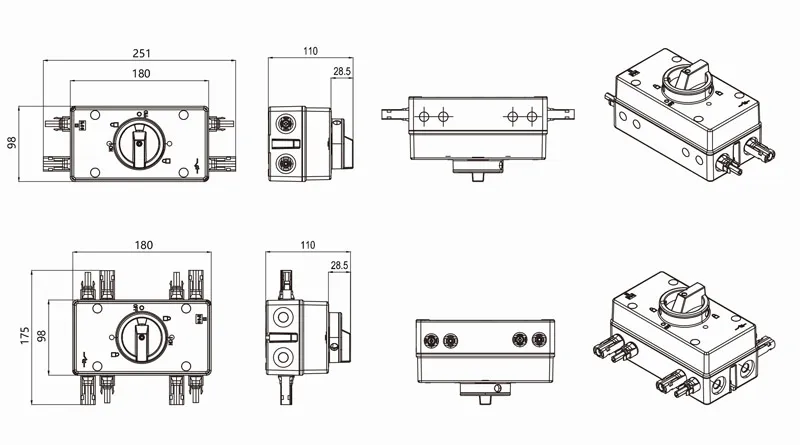

Especificações | Tampa Impermeável M25 | Prensa-cabo M25 | Prensa-cabo M16 | 2MC4/H4(Opcional) | 4MC4/H4 (Opcional) |
Cordas Independentes | 1 ou 2 | 1 ou 2 | 1 | 1 | 1 |
Tipos de recomendação | TODOS | TODOS | 2/2H/4S/4T/4B | 2/2H/4S/4T/4B | 4 |
Número de referência | Especificação |
EKD6-EL32R-2 | Isolador DC com caixa IP65 2P 32A 2series /1strings Conexão de cima para baixo |
EKD6-EL32R-2H | Isolador DC com caixa IP65 4P 32A 4series /1strings Conexão de cima para baixo |
EKD6-EL32R-4 | Isolador DC com caixa IP65 4P 32A 4series /2strings |
EKD6-EL32R-4S | Isolador DC com caixa IP65 4P 32A 4series /1(3+1) string Conexão de cima para baixo |
EKD6-EL32R-4B | Isolador DC com caixa IP65 4P 32A 4series /1(2+2) string Conexão Inferior |
EKD6-EL32R-4T | Isolador DC com caixa IP65 4P 32A 4series /1(2+2) string Top Connection |
