Um interruptor isolador DC é um dispositivo elétrico de segurança que se desconecta manualmente dos módulos em um sistema solar fotovoltaico. Em aplicações fotovoltaicas, os interruptores de isolamento CC são usados para desconectar manualmente os painéis solares para fins de manutenção, instalação ou reparo.
Na maioria das instalações solares fotovoltaicas, dois interruptores de isolamento CC são conectados a uma única string. Normalmente, um interruptor é colocado próximo ao painel fotovoltaico e o outro próximo à extremidade CC do inversor. Isso é para garantir que a desconexão possa ser alcançada no nível do solo e do telhado. Os isoladores CC podem vir em configurações polarizadas ou não polarizadas. Para interruptores de isolamento CC polarizados, eles vêm em configurações de dois, três e quatro polos.

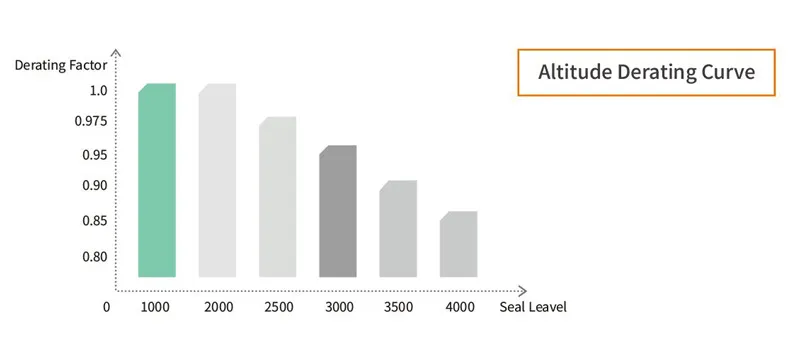

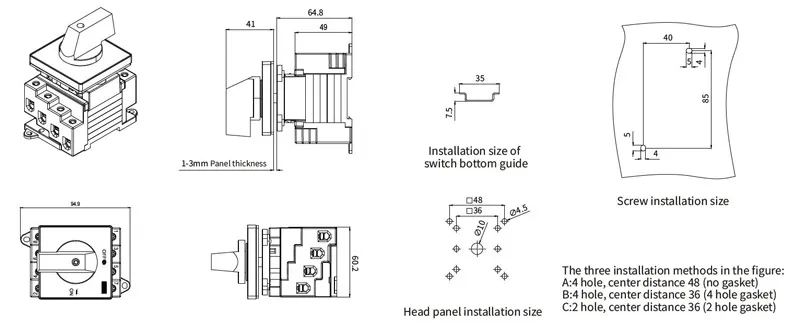

Categoria de utilização DC-PV1/DC-PV2 | Series | Número de Strings | Número da peça | Configuração de contato | |||||||
500V | 600V | 700V | 800V | 900V | 1000V | 1200V | 1500V | ||||
32 | 32 | 32 | 32 | 23 | 16 | 13 | 7 | 2 | 1 | EKD6-PM32-2 | |
58 | 58 | 58 | 45 | 23 | 16 | 13 | 7 | 4 | 1 | EKD6-PM32-2H | |
32 | 32 | 32 | 32 | 23 | 16 | 13 | 7 | 2 | 2 | EKD6-PM32-4 | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-PM32-4S | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-PM32-4B | |
32 | 32 | 32 | 32 | 32 | 32 | 32 | 23 | 4 | 1 | EKD6-PM32-4T |
Parâmetros principais | PM32 | |
Tensão de isolamento nominal Ui | 1500V | |
Corrente térmica nominal Ithe | 32A | |
Tensão suportável de impulso nominal Uimp | 8000V | |
Capacidade nominal de fechamento de curto-circuito Icm | 2H | 1700A |
2,4 | 1000A | |
2H | 1700A | |
Corrente nominal condicional de curto-circuito Icc | 5000A | |
máx. tamanho do fusível gL (gG) | 80A | |
Seções transversais máximas do cabo (incluindo jumper) | ||
sólido ou padrão | mm2 | 4-16 |
Flexível | 4-10 | |
Flexível (+ extremidade do cabo multicore) | 4-10 | |
Torque | ||
Apertar os parafusos do terminal de torque M4. | Nm | 1.2-1.8 |
Aperto dos parafusos de montagem do painel de torque ST4.2 (aço inoxidável 304) | 0,8-0,9 | |
Apertar os parafusos do botão de torque M3 | 0,5-0,7 | |
Torque de ligar ou desligar | 0,9-1,3 | |
Parâmetros gerais | ||
Método de montagem | Montagem de furo único | |
Tipo de botão | C | |
Posições dos botões | OFF às 12h, ON às 3h | |
Vida mecânica | 10000 | |
Número de pólos DC | 2 ou 4 | |
Temperatura de operação | -40 ℃ a +70 ℃ | |
Temperatura de armazenamento | -40℃ a +85℃ | |
grau de poluição | 2 | |
Categoria de sobretensão | III | |
Classificação IP do eixo e da porca de montagem | IP66 |
Número de referência | Especificação |
EKD6-PM32-2 | DC Isolador 2P 32A 2series /1strings Conexão de cima para baixo Silver PL64 |
EKD6-PM32-2H | DC Isolador 4P 32A 4series /1strings Conexão de cima para baixo Cor prata PL64 |
EKD6-PM32-4 | DC Isolador 4P 32A 4series /2 cordas Cor Prata PL64 |
EKD6-PM32-4S | DC Isolador 4P 32A 4series /1(3+1) string Conexão de cima para baixo Cor prata PL64 |
EKD6-PM32-4B | DC Isolador 4P 32A 4series /1(2+2) string Conexão Inferior Cor Prata PL64 |
EKD6-PM32-4T | DC Isolador 4P 32A 4series /1(2+2) string Top Connection Silver Color PL64 |
