● Norma: IEC60947-4-1
● Corrente nominal: 40~265A
● Tensão operacional nominal: 380/400 V
● Tensão nominal de isolamento: 690/800/1000 V
● Número de polos: 3P
● Potência do motor sugerida (AC-3): 22~160 kW
● Tensão de controle nominal Us: 220V/230V
● Temperatura ambiente: -5℃~+40℃
A série EKS1 é um acionador estrela-triângulo compacto e integrado, projetado para motores de indução trifásicos de gaiola de esquilo. Combina contator, controlador inteligente e contatos auxiliares em uma única unidade para minimizar a corrente de partida, proteger a rede elétrica e simplificar a instalação. Disponível nas versões Automática, Mecânica de Emergência e Multifuncional para atender a diversas aplicações industriais.
Ampla gama de aplicações: Adequado para redes CA de 50/60 Hz, 380/400 V, controlando motores até 185 kW.
Múltiplos Modelos Funcionais :
EKS1 (Automático): Comutação estrela-triângulo automática padrão.

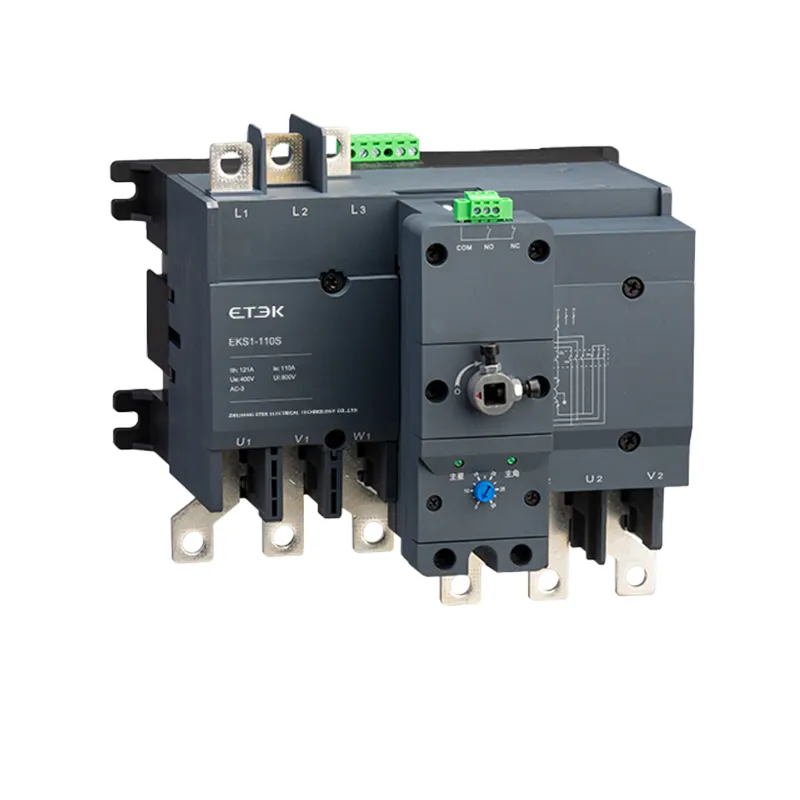

EKS1-S (Emergência Mecânica): Inclui um mecanismo de acionamento manual para aplicações críticas.

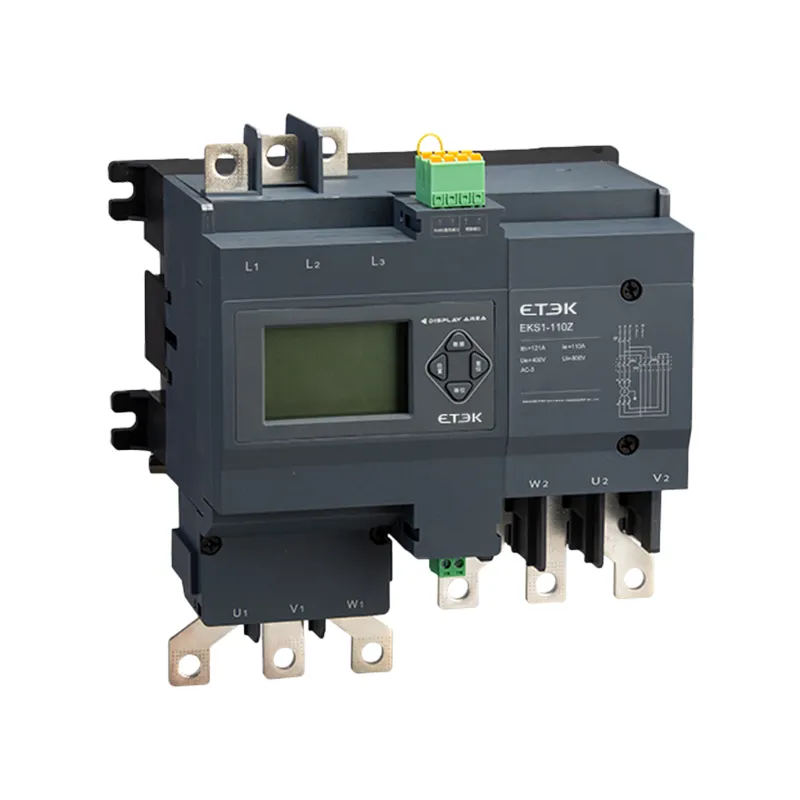

EKS1-Z (Multifuncional): Oferece proteção completa, exibição de status e comunicação IoT.
Pacote de proteção completo: Inclui proteção contra sobrecarga, rotor bloqueado, perda de fase, desequilíbrio trifásico e sobre/subtensão.
Interface amigável: Apresenta exibição de falhas, alarmes de falhas e indicadores de status para facilitar o diagnóstico.
Construção robusta: Projetado para uma longa vida útil mecânica e elétrica, garantindo durabilidade em ambientes industriais exigentes.
Instalação flexível: Montagem com parafusos e marcações claras nos terminais para uma conexão simples.
Design compacto e integrado: 1/3 menor que os starters tradicionais, reduzindo o espaço de instalação e os custos.
Funcionalidade multifuncional: Combina partida estrela-triângulo, dupla velocidade, reversibilidade, proteção contra sobrecarga e falhas.
Controle e Automação Inteligentes: Sequenciamento estrela-triângulo preciso e programável para desempenho ideal do motor.
Proteção abrangente: Proteções integradas contra perda de fase, desequilíbrio, sobrecarga, sobretensão/subtensão e curto-circuito.
Preparado para IoT: Dados e monitoramento em tempo real via conectividade IoT para operações inteligentes e manutenção preditiva.
Instalação fácil: A eliminação de fiação complexa e múltiplos componentes simplifica a instalação.
Diversos modelos: partidas elétricas, mecânicas de emergência e multifuncionais para atender a diversas aplicações.
P1: Qual é o principal benefício da partida estrela-triângulo?
A1: Reduz a corrente e o torque de partida, diminuindo o esforço nos motores e minimizando as quedas de tensão na rede elétrica.
P2: Quando devo escolher o tipo de emergência mecânica (EKS1-S)?
A2: Para aplicações críticas (ex.: bombas de incêndio) onde é necessário um arranque manual direto caso falhas na linha de sinal/controlo impeçam o arranque automático ou manual normal.
Q3: O que o tipo multifuncional (EKS1-Z) adiciona?
A3: Suporta controle de motor de dupla velocidade e reversível, além de oferecer opções aprimoradas de proteção e comunicação para monitoramento.
Q4: Como dimensiono o motor de arranque?
A4: Selecione a corrente nominal com base na corrente AC-3 do motor e nas condições de aplicação; assegure-se de que Ue=380/400 V e a frequência corresponda; escolha o tamanho da carcaça e as proteções de acordo.
Q5: Quais opções de tensão de controle estão disponíveis?
A5: Tensões de controle de 220 V e 230 V.
| Modelo | EKS1-50 | EKS1-110 | EKS1-265 | |||||||||||
| Corrente nominal de operação (A) | 40 | 50 | 65 | 75 | 85 | 95 | 100 | 110 | 120 | 160 | 185 | 225 | 265 | |
| Tensão operacional nominal (Ue) (V) | 380/400 | |||||||||||||
| Tensão de isolamento nominal (Ui) (V) | 690 | 800 | 1000 | |||||||||||
| Polos | 3P | |||||||||||||
| Vida útil elétrica (×10 4 vezes) | 60 | |||||||||||||
| Vida mecânica (×10 4 vezes) | 600 | |||||||||||||
| Vida útil mecânica do tipo manual (mecanismo de funcionamento) | 10000 | |||||||||||||
| Potência do motor sugerida para controle (AC-3)(kW) | 22 | 30 | 37 | 45 | 45 | 55 | 55 | 75 | 90 | 110 | 132 | 160 | ||
| Fusível para fusível correspondente (A) | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | |||||
| Conexão de cabo (mm²) | 16 | 35 | 50 | 75 | 150 | |||||||||
| Bobina parâmetros | Tensão de controle nominal (Us) | 220/230V | ||||||||||||
| Tensão de captação | (80%~110%) EUA | |||||||||||||
| Tensão de liberação | (20%~75%) EUA | |||||||||||||
| Potência de captação (VA) | 160-210 | 200-280 | ≤500 | |||||||||||
| Manter a potência (VA) | 19 | 32 | 92 | |||||||||||
