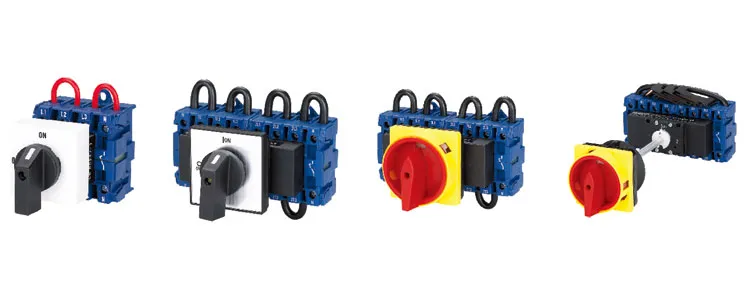

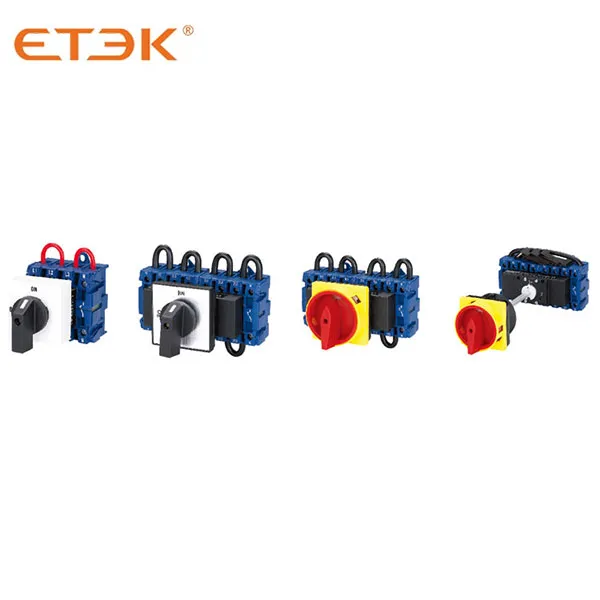

Introdução
● Interruptores de isolamento da série EKIS30 aplicados a circuitos de AC 50Hz com tensão de trabalho até 440V e corrente nominal de trabalho até 100A.
● O EKIS30 é adequado para controlar: ar condicionado, bomba de água e equipamentos ventilados e motores CA de baixa potência.
● As chaves rotativas da série EKIS30 têm 7 classificações de corrente: 20A,25A,32A,40A,63A,80A e 100A.
● A série EKIS30 possui terminais de proteção para os dedos, o que oferece uma vantagem extra.
● Os interruptores da série EKIS30 têm maior distância de isolamento, resposta de desconexão rápida. E é uma boa escolha Para circuitos DC, EKIS30 tem contato adicional que nos permite instalar o contato separadamente
● As chaves rotativas da série EKIS estão em conformidade com: IEC60947-3.
Condições de trabalho
● Temperatura ambiente Não exceda 40 ℃, e a temperatura média, medida durante um período de 24 horas, Não exceda 35 ℃
● A temperatura ambiente não deve estar abaixo de -25℃
● Não deve ser instalado acima de 2.000 m acima do nível do mar
● A umidade não deve exceder 50% quando a temperatura ambiente é de 40℃ e umidade mais alta é permitida para temperaturas mais baixas.
Condições de instalação
● É necessário um ambiente limpo
● Siga nosso manual
Classificação
● Classificado por utilização
(1) AC-23A
(2) AC-3
● Classificado por nível de proteção
(1) Sem caixa de plástico: IP20
(2) Com caixa de plástico: IP65

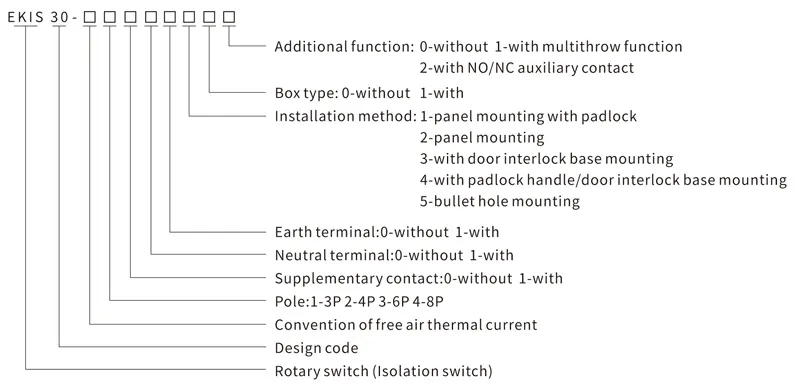

Designação
comprimento de decapagem
CC de 4 pólos

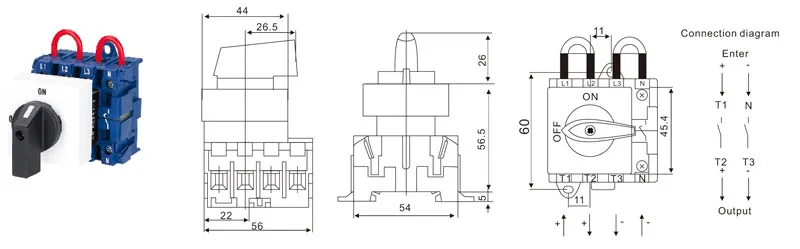

Descrição | corrente de trabalho | Tensão de trabalho (CC) | Tensão de carga PV MAX (CC) | Tensão de isolamento | Diâmetro do fio de conexão (mm) |
EKIS30-20 | 16A | 450V | 520V | 690V | φ2,5 |
EKIS30-32 | 25A | 450V | 520V | 690V | φ4 |
EKIS30-40 | 32A | 450V | 520V | 690V | φ4,5 |
EKIS30-20 | 12A | 500V | 575V | 690V | φ2,5 |
EKIS30-32 | 20A | 500V | 575V | 690V | φ4 |
CC de 6 pólos

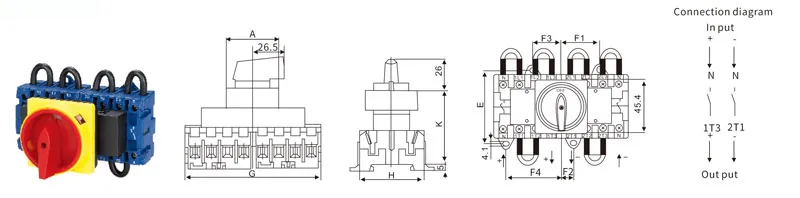

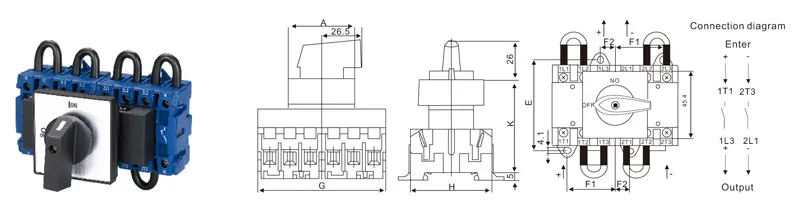

Descrição | A | E | F1 | F2 | G | H | k |
EKIS30-20/32 | 44 | 60 | 32 | 10 | 84 | 54 | 64 |
EKIS30-40 | 105.4 | 70 | 37,5 | 12.5 | 100 | 64 | 62,5 |
Descrição | corrente de trabalho | Tensão de trabalho (CC) | Tensão de carga PV MAX (CC) | Tensão de isolamento | Diâmetro do fio de conexão (mm) |
EKIS30-20 | 16A | 650V | 750V | 1000V | φ2,5 |
EKIS30-32 | 32A | 500V | 575V | 1000V | φ4 |
EKIS30-40 | 32A | 650V | 750V | 1000V | φ4,5 |
EKIS30-20 | 12A | 800V | 920V | 1000V | φ2,5 |
EKIS30-32 | 25A | 650V | 750V | 1000V | φ4 |
Categoria de uso: DC-22A
CC de 8 pólos
Descrição | A | E | F1 | F2 | F3 | F4 | G | H | k |
EKIS30-20/32 | 44 | 60 | 32 | 10 | 24 | 46 | 111 | 54 | 64 |
EKIS30-40 | 105.4 | 70 | 37,5 | 12.5 | 28,5 | 53,5 | 132 | 64 | 62,5 |
Descrição | corrente de trabalho | Tensão de trabalho (CC) | Tensão de carga PV MAX (CC) | Tensão de isolamento | Diâmetro do fio de conexão (mm) |
EKIS30-20 | 16A | 800V | 920V | 1000V | φ2,5 |
EKIS30-32 | 32A | 800V | 920V | 1000V | φ4 |
EKIS30-40 | 32A | 800V | 920V | 1000V | φ4,5 |
Categoria de uso: DC-22A
CC de 8 pólos

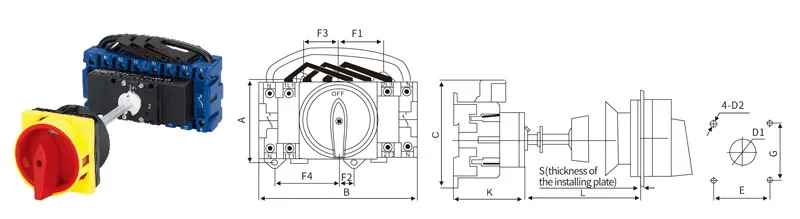

Descrição | Dimensões (mm) | Instalação (mm) | ||||||||||||
A | B | C | k | F1 | F2 | F3 | F4 | eu | S | E | G | D1 | D2 | |
EKIS30-20 | 60 | 111 | 78 | 50,5 | 32 | 10 | 24 | 46 | 32~150 | 1~5 | 48 | 48 | 22 | 4.5 |
EKIS30-25 | 60 | 111 | 78 | 50,5 | 32 | 10 | 24 | 46 | 32~150 | 1~5 | 48 | 48 | 22 | 4.5 |
EKIS30-32 | 60 | 111 | 78 | 50,5 | 32 | 10 | 24 | 46 | 32~150 | 1~5 | 48 | 48 | 22 | 4.5 |
EKIS30-40 | 70 | 132 | 90 | 61 | 37,5 | 12.5 | 28,5 | 53,5 | 32~150 | 1~5 | 48 | 48 | 22 | 4.5 |
EKIS30-63 | 70 | 132 | 90 | 61 | 37,5 | 12.5 | 28,5 | 54,5 | 32~150 | 1~5 | 48 | 48 | 22 | 4.5 |
Descrição | corrente de trabalho | Tensão de trabalho (CC) | Tensão de carga PV MAX (DC) | Tensão de isolamento | Diâmetro do fio de conexão (mm) |
EKIS30-20 | 16A | 800V | 920V | 1000V | φ2,5 |
EKIS30-32 | 32A | 800V | 920V | 1000V | φ4 |
EKIS30-40 | 32A | 800V | 920V | 1000V | φ4,5 |
Categoria de uso: DC-22A
