Visão geral do produto

Modo e explicação

EKLV22	R	UM	V
Modelo de medidor com display digital	R significa arredondado, S significa quadrado	A significa corrente alternada (CA), D significa corrente contínua (CC).	V significa voltímetro

Parâmetros técnicos

Technical Data

Resumo

A série EKLV22 de produtos consiste em um voltímetro digital de três vias com dois fios para corrente alternada e corrente contínua.
● Os produtos utilizam um display digital de tubo LED de 2,5 polegadas de longa duração com invólucro quadrado compacto, facilitando a instalação.
● Faixa de medição dos produtos: CA 80V-500V, CC 5-120V, frequência 50/60Hz.
● Os produtos utilizam um sistema de dois fios, com a corrente alternada conectada diretamente na linha neutra e na linha fase.
● A alimentação CC possui função de proteção contra inversão de polaridade.

Condições de funcionamento

● Temperatura ambiente: -10 ~ +55℃
● Pressão de trabalho: 80-106 kPa
● Umidade relativa do ar: 10-80% (sem condensação)
● Insolação: sem insolação

Parâmetro técnico

● Tensão de operação: CA 80-500V, CC 8-150V
● Frequência de operação: 50/60Hz
● Corrente de trabalho: ≤20MA
● Precisão de medição: 1,0
● Taxa de medição: <200MS/vez
● Diâmetro do furo de montagem: φ22mm

Dimensões

Lista de Referência de Tipos
Estilo	Nome	Tipo	Cor	Tensão	Dimensões do contorno
	Medidor de tensão LED φ22	EKLV22-RAV	Branco	AC80-500V
			Verde
			Vermelho
			Amarelo
			Azul
	Medidor de tensão LED φ22	EKLV22-SAV	Branco	AC80-500V
			Verde
			Vermelho
			Amarelo
			Azul
	Medidor de tensão LED φ22	EKLV22-RDV	Branco	DC5-120V
			Verde
			Vermelho
			Amarelo
			Azul
	Medidor de tensão LED φ22	EKLV22-SDV	Branco	DC5-120V
			Verde
			Vermelho
			Amarelo
			Azul

Formulário de seleção de produtos

Reference No.	Specification
EKLVA22-RAVA-500/50G	LED Voltage Amper Meter 22mm Round type 80-500VAC 0-50A Green
EKLVA22-RAVA-500/50R	LED Voltage Amper Meter 22mm Round type 80-500VAC 0-50A Red
EKLVA22-RAVA-500/50Y	LED Voltage Amper Meter 22mm Round type 80-500VAC 0-50A Yellow
EKLVA22-RAVA-500/50B	LED Voltage Amper Meter 22mm Round type 80-500VAC 0-50A Blue
EKLVA22-RAVA-500/50W	LED Voltage Amper Meter 22mm Round type 80-500VAC 0-50A White
EKLVA22-SAVA-500/50G	LED Voltage Amper Meter 22mm Square type 80-500VAC 0-50A Green
EKLVA22-SAVA-500/50R	LED Voltage Amper Meter 22mm Square type 80-500VAC 0-50A Red
EKLVA22-SAVA-500/50Y	LED Voltage Amper Meter 22mm Square type 80-500VAC 0-50A Yellow
EKLVA22-SAVA-500/50B	LED Voltage Amper Meter 22mm Square type 80-500VAC 0-50A Blue
EKLVA22-SAVA-500/50W	LED Voltage Amper Meter 22mm Square type 80-500VAC 0-50A White

Descarregar ficheiros

O documento está atualmente disponível apenas em inglês.

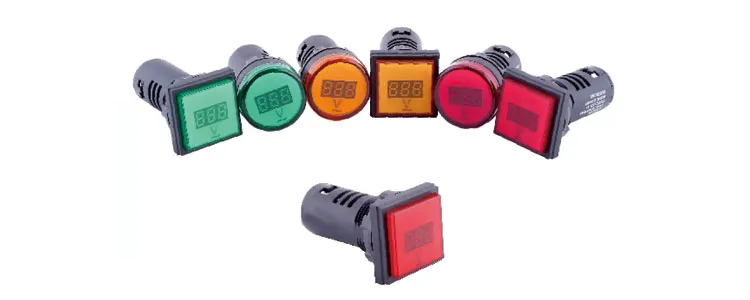

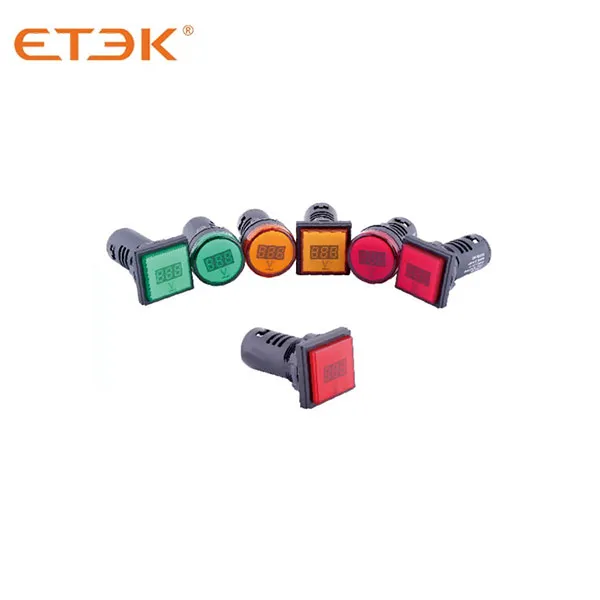

Voltímetro digital para instalação de painel de LED de 22 mm

Os produtos da série EKLV22 são medidores de tensão digital CA/CC de três vias e dois fios. Os produtos utilizam um display digital de tubo LED de 2,5 polegadas de longa duração com gabinete quadrado compacto, facilitando a instalação.
