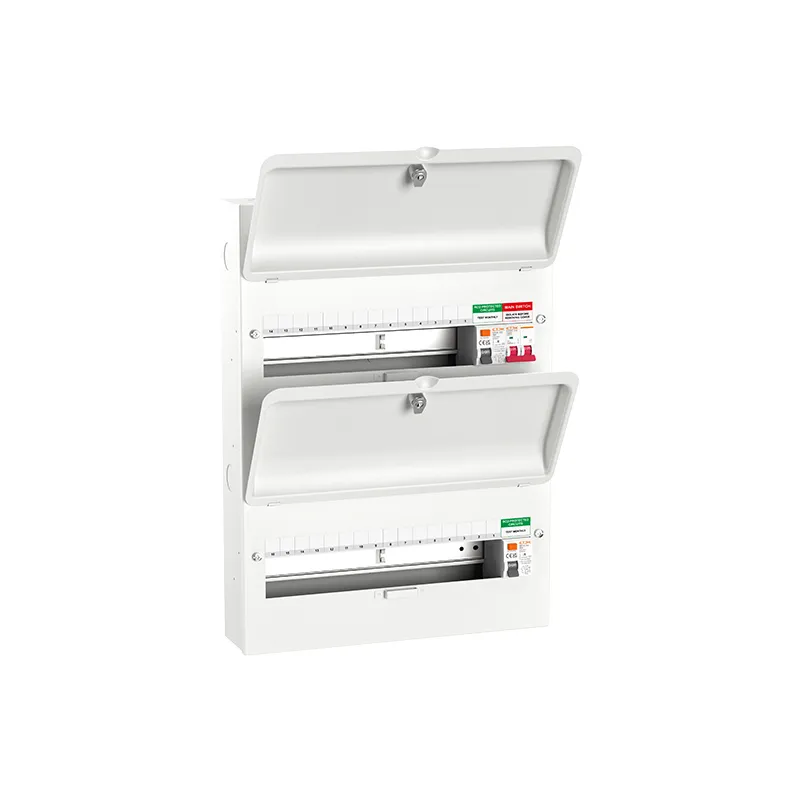

Quadro de distribuição com disjuntor diferencial residual (DR) duplo de duas fileiras — 28 e 36 vias

O quadro de distribuição Dual RCD de fileira dupla possui um interruptor principal de 100 A alimentando dois RCDs independentes de 80 A, com cada RCD protegendo uma fileira inteira. Isso proporciona um grande número de vias protegidas por RCD, garantindo que uma falha em uma fileira não afete a outra. É a solução ideal para grandes e complexas instalações residenciais ou comerciais de pequeno porte, onde a continuidade do fornecimento e a segurança são fundamentais. A espaçosa caixa de aço BS EN 61439-3 facilita o gerenciamento até mesmo da fiação mais complexa.

Principais vantagens:
1. Máxima integridade e capacidade: Dois DRs independentes em duas fileiras proporcionam a melhor separação de falhas possível para um grande número de circuitos.
2. Balanceamento de circuitos lógicos: Dedique uma fileira para o andar de cima e outra para o andar de baixo, ou iluminação versus energia, para máxima confiabilidade.
3. Ideal para instalações complexas: amplo espaço e separação clara para gerenciar vários circuitos de forma organizada.
4. Proteção completa por DR: Todas as saídas de energia são protegidas por um dos dois DRs.
5. Robusto e em conformidade: a caixa de aço atende à norma BS EN 61439-3; fechadura opcional nos modelos SL.

Casos de uso:
1. Casas muito grandes ou complexas com alta densidade de circuitos.
2. Edifícios com múltiplas unidades habitacionais (ex.: residências estudantis) onde a separação entre os andares é essencial.
3. Instalações comerciais leves que requerem proteção RCD completa em todos os circuitos (ex.: escritórios, oficinas).

Perguntas frequentes:
P1: Existem maneiras que não são protegidas por RCD?
A1: Não, nesta configuração, todas as saídas são alimentadas por um dos dois RCDs. Para saídas sem RCD, considere o modelo de carga dividida em fileira dupla ou uma abordagem com todos os RCBOs.

Q2: Quantas opções gratuitas existem em cada linha?
A2: O modelo de 28 vias oferece 10 e 12 vias livres por linha, enquanto o modelo de 36 vias oferece 14 e 16.

P3: Posso adicionar proteção contra surtos?
A3: Sim, um kit SPD pode ser instalado no estágio de entrada, antes da alimentação se dividir para os dois DRs.

Q4: Quais são as classificações RCD?
A4: O quadro inclui dois DRs bipolares de 80A e 30mA do tipo A.

Q5: Existe uma versão com trava disponível?
A5: Sim, selecione a variante "SL" para uma fechadura de porta integrada.
