● Normas: BS EN 61439‑3.
● Invólucro: Aço não combustível, porta articulada; EKDB16S padrão / EKDB16SL com fechadura integrada.
● Entrada: Interruptor principal bipolar de 100 A (isolador).
● Proteção contra surtos: DPS tipo 2, 40 kA
● Dispositivo pré-instalado: 1× MCB B32 (curva B, monopolar)
● Maneiras: 10, 14, 18, 24 fileiras simples
● Invólucro: aço não combustível; versões SL com fechadura de porta integrada
● Barras de terminais: montadas na parte superior, com código de cores N e E.

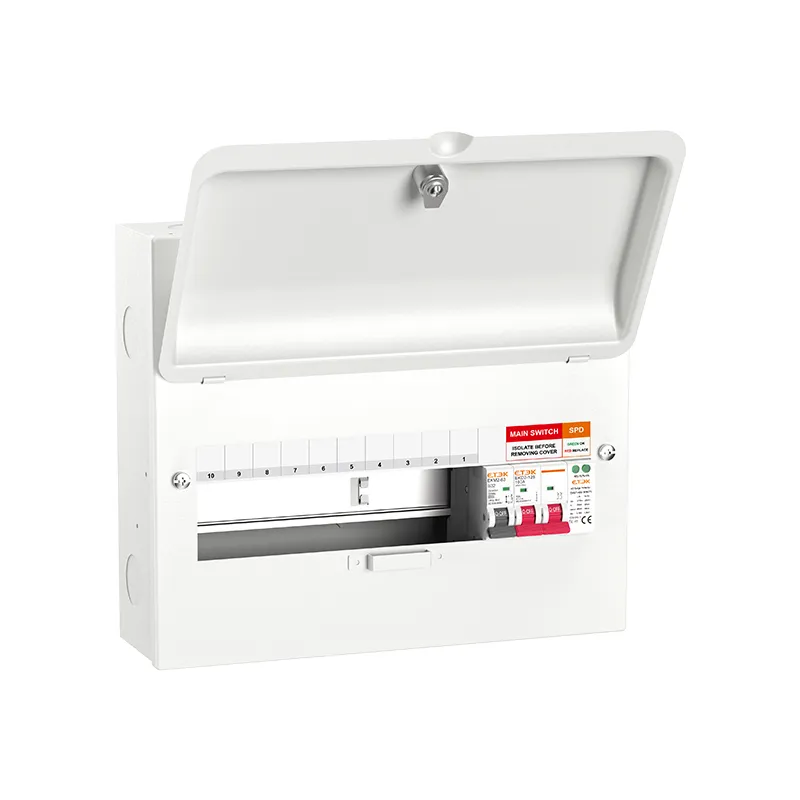

Esta configuração oferece uma entrada com proteção contra surtos pronta para instalação, com um disjuntor miniatura (MCB) de 32 A com curva B pré-instalado. O DPS Tipo 2 integrado de 40 kA protege os circuitos subsequentes contra sobretensões transitórias, enquanto o MCB B32 instalado economiza tempo de montagem e garante um esquema de proteção coordenado desde o primeiro dia. A caixa de aço atende à norma BS EN 61439-3 e agiliza a instalação com barras N/E codificadas por cores montadas na parte superior, um trilho DIN removível, parafusos cativos recuados e uma barra de suporte em T. As variantes SL adicionam uma fechadura de porta integrada para acesso seguro.
P1: Posso substituir o disjuntor B32 por um de outra especificação?
A1: Sim, o B32 pré-instalado pode ser substituído por um MCB com a classificação adequada, conforme exigido pelo seu projeto.
Q2: O MCB pré-instalado reduz as vias disponíveis?
A2: Ocupa uma via de saída. Consulte os valores das vias expressas na tabela de especificações.
P3: O módulo SPD é substituível?
A3: Sim. O módulo Tipo 2 inclui uma janela de status e pode ser substituído ao final de sua vida útil.
Q4: Os RCBOs são apoiados nas demais vias?
A4: Sim, a placa aceita RCBOs e AFDDs a jusante do interruptor principal.
| Ref No. | Ref No. (with lock) | Box size | Main switch | SPD | MCB | Busbar pins | Free ways |
| EKDB16S10-ISM | EKDB16S10L-ISM | 10 | DP 100A | T2 40kA | SP B32 | 8 | 6 |
| EKDB16S14-ISM | EKDB16S14L-ISM | 14 | DP 100A | T2 40kA | SP B32 | 12 | 10 |
| EKDB16S18-ISM | EKDB16S18L-ISM | 18 | DP 100A | T2 40kA | SP B32 | 16 | 14 |
| EKDB16S24-ISM | EKDB16S24L-ISM | 24 | DP 100A | T2 40kA | SP B32 | 22 | 20 |
