EKDB16S(L)-IR

Quadro de distribuição com carga dividida (interruptor principal e disjuntor diferencial residual) 10–24 vias

Quadro de distribuição metálico com carga dividida, interruptor principal bipolar de 100 A e disjuntor diferencial residual bipolar de 80 A. Barramentos duplos para agrupamento de circuitos com melhor custo-benefício. De 10 a 24 vias, em conformidade com a norma BS EN 61439-3.

● Normas: BS EN 61439‑3.

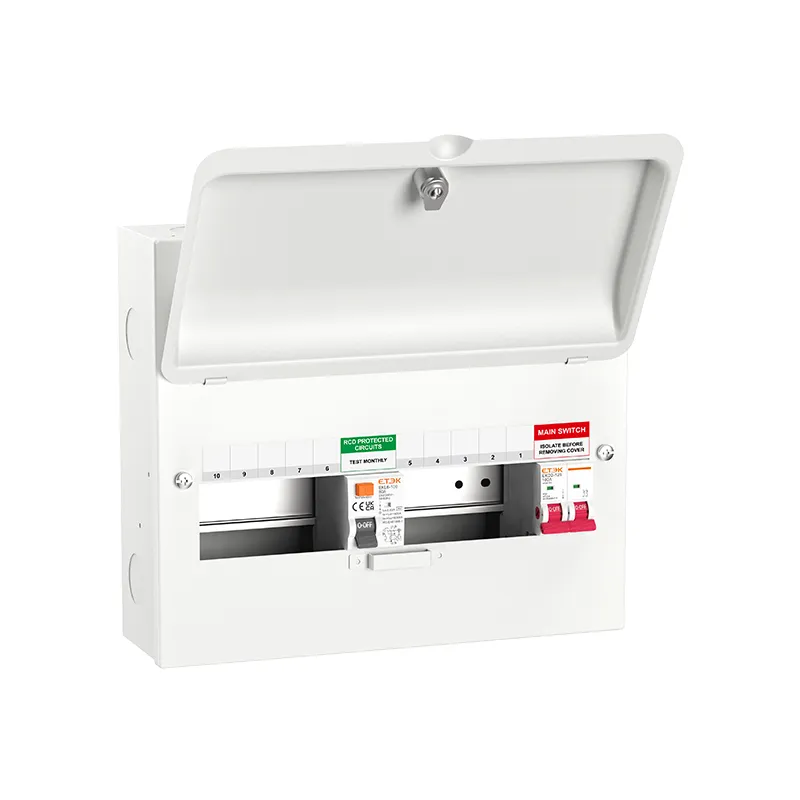

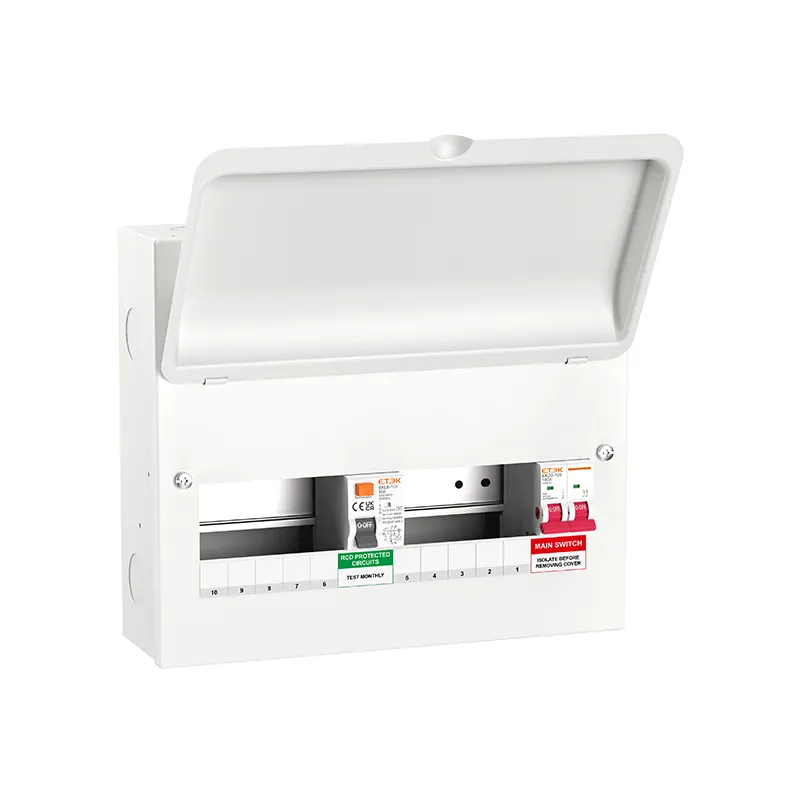

● Invólucro: Aço não combustível, porta articulada; EKDB16S padrão / EKDB16SL com fechadura integrada.
● Entrada: Interruptor principal bipolar de 100 A (isolador).
● Dispositivo pré-instalado: 1× RCD 80A (Tipo A, 1P+N)
● Maneiras: 10, 14, 18, 24 fileiras simples
● Invólucro: aço não combustível; versões SL com fechadura de porta integrada
● Barras de terminais: montadas na parte superior, com código de cores N e E.

Informe-se AGORA PDF

Quadro de distribuição com carga dividida (interruptor principal e disjuntor diferencial residual) 10–24 vias

Informe-se AGORA PDF

Visão geral do produto

Parâmetros técnicos

Descarregar ficheiros

Produtos recomendados

Consulta

Visão geral do produto

A configuração Split Load separa os circuitos em duas seções: um lado com disjuntor principal de 100 A e um lado protegido por um disjuntor diferencial residual (DR) de 80 A. Este layout econômico ajuda a isolar circuitos que disparam indevidamente, mantendo os serviços essenciais em funcionamento. A caixa de aço, em conformidade com a norma BS EN 61439-3, oferece um layout interno limpo com barras codificadas por cores montadas na parte superior, trilho DIN compatível e parafusos cativos que facilitam a instalação. As versões SL oferecem uma fechadura integrada na porta.

Q1: Como devo alocar os circuitos?
A1: Instale tomadas de maior risco e circuitos externos sob o RCCB; circuitos críticos de iluminação/TI geralmente são instalados no lado do interruptor principal com RCBOs.

P2: Posso misturar disjuntores miniatura (MCBs) e disjuntores diferenciais residuais (RCBOs)?
A2: Sim. Os RCBOs são recomendados para circuitos críticos para reduzir disparos indesejados.

Q3: Qual é a quantidade de barramentos duplos por tamanho?
A3: Consulte a tabela de especificações; por exemplo, um conector de 18 vias utiliza 2×8 pinos.

Parâmetros técnicos

Formulário de seleção de produtos

Ref No.	Ref No. (with lock)	Box size	Main switch	RCD	Busbar pins	Free ways
EKDB16S10-IR	EKDB16S10L-IR	10	DP 100A	DP 80A	2x4	6
EKDB16S14-IR	EKDB16S14L-IR	14	DP 100A	DP 80A	2x6	10
EKDB16S18-IR	EKDB16S18L-IR	18	DP 100A	DP 80A	2x8	14
EKDB16S24-IR	EKDB16S24L-IR	24	DP 100A	DP 80A	2x11	20

Descarregar ficheiros

O documento está atualmente disponível apenas em inglês.

Tipo de documento

Nome do documento

Tamanho

Catálogo de produtos

Unidade de consumo EKDB16S(L)

2.82MB
