Quadro de distribuição com disjuntor diferencial residual (DR) duplo (alta integridade) — 14 a 24 vias

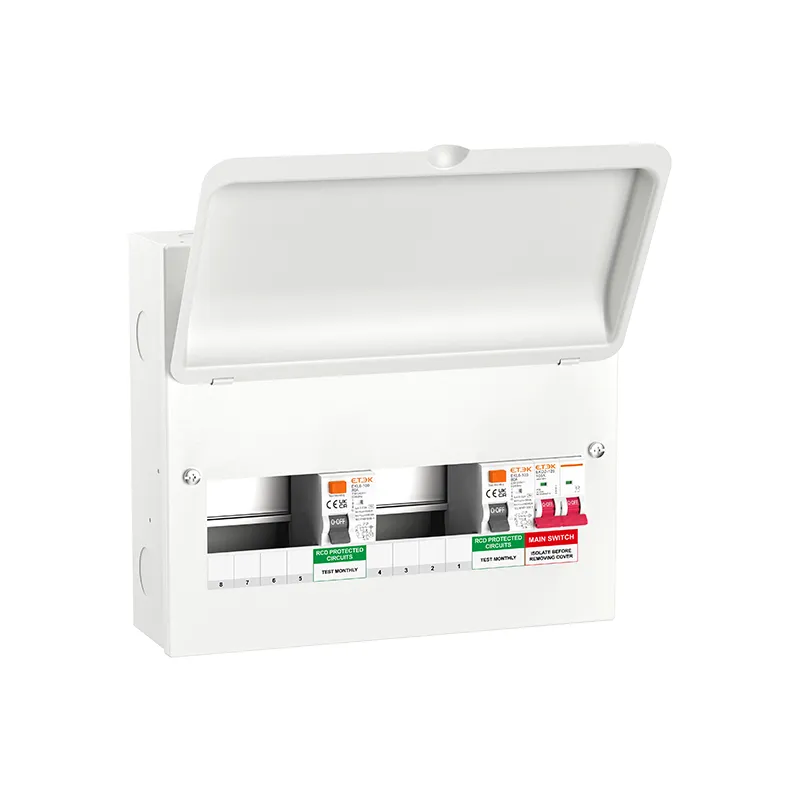

A configuração de DR duplo EKDB16S(L)-I2R oferece maior continuidade de alimentação, balanceando os circuitos em dois DRs independentes de 80 A. Essa configuração de "alta integridade", alimentada por um disjuntor principal de 100 A, garante que uma falha em um dos bancos de circuitos protegidos por DR não afete o outro, mantendo os serviços essenciais em funcionamento. É o padrão para instalações residenciais modernas, proporcionando uma solução de distribuição robusta e confiável. A caixa de aço em conformidade com a norma BS EN 61439-3 inclui terminais montados na parte superior e um trilho DIN removível para uma instalação estruturada e profissional. Selecione os modelos "SL" para uma fechadura de porta integrada.

Q1: Como devo balancear os circuitos?
A1: A melhor prática é dividir os circuitos de iluminação e tomadas entre os dois DRs (Disjuntores Diferenciais Residuais). Por exemplo, conecte a iluminação do andar superior e as tomadas do andar inferior ao DR 1, e a iluminação do andar inferior e as tomadas do andar superior ao DR 2.

Q2: Existe alguma forma de fazer isso diretamente no interruptor principal?
A2: Nesta configuração padrão de DR duplo, todas as vias de saída são protegidas por um dos dois DRs.

P3: Quais são as classificações RCD?
A3: O quadro inclui dois DRs bipolares de 80A e 30mA do tipo A.

Q4: Quantas vias são protegidas por cada DR?
A4: No modelo de 18 vias, cada DR protege uma barra de distribuição com 7 vias, oferecendo um total de 12 vias livres após a instalação do interruptor principal e dos DRs.

Q5: Existe uma versão com trava disponível?

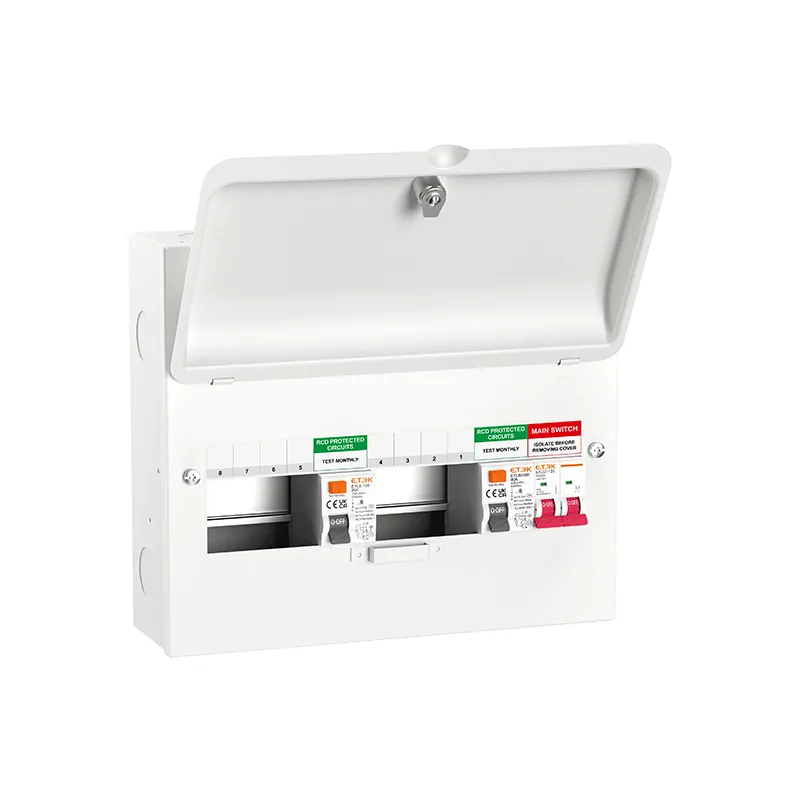

A5: Sim, selecione a variante "SL" para uma fechadura de porta integrada.
