● Normas: BS EN 61439‑3.

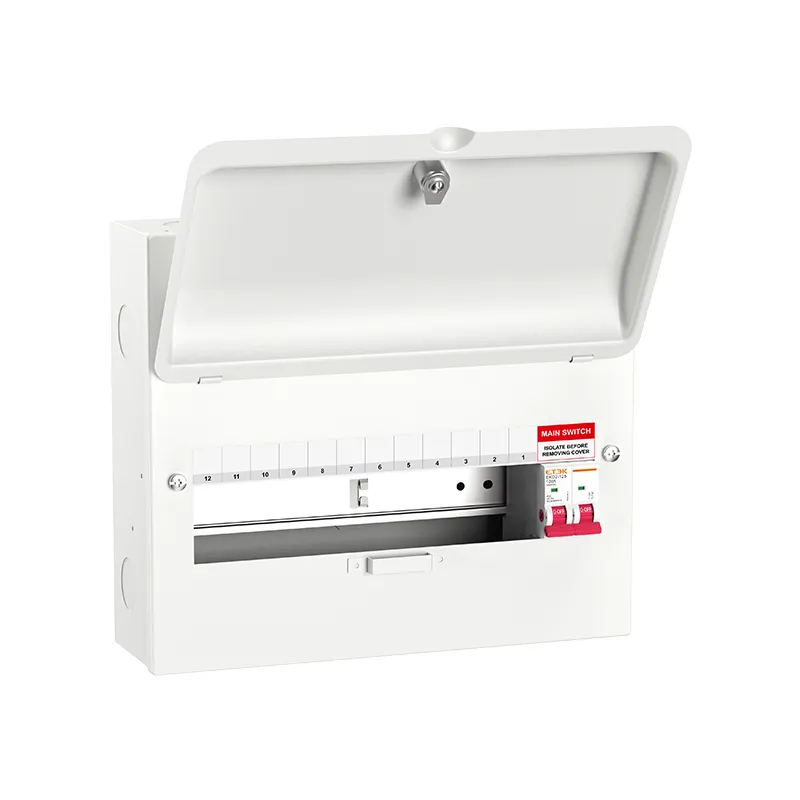

● Invólucro: Aço não combustível, porta articulada; EKDB16S padrão / EKDB16SL com fechadura integrada.
● Entrada: Interruptor principal bipolar de 100 A (isolador).
● Maneiras: 4, 6, 10, 14, 18, 24 fileiras simples.

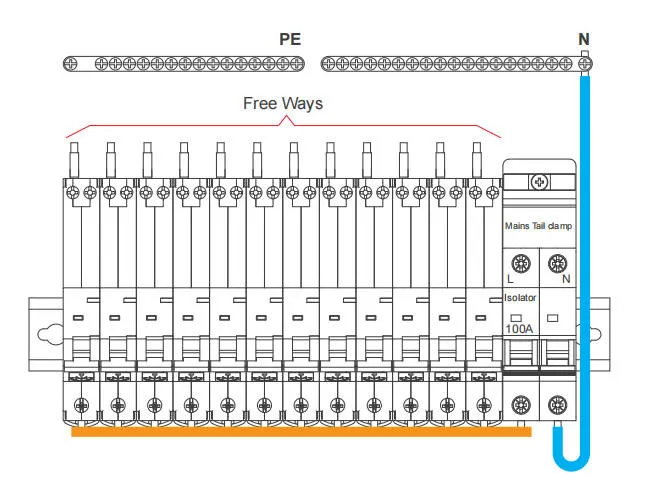

● Barras de terminais: montadas na parte superior, com código de cores N e E.
● Montagem: Orifícios para fechadura, fixação em tripé para superfícies irregulares, barra em T com suporte para trilho DIN.
O quadro de distribuição principal EKDB16S(L) oferece uma base limpa e expansível para distribuição residencial e comercial leve. Construído de acordo com a norma BS EN 61439-3 com uma caixa de aço não combustível, possui um isolador bipolar de 100 A e amplas áreas livres em todos os tamanhos, tornando-o ideal para instalações com disjuntores diferenciais residuais (DR) ou expansão de circuitos em fases. Os instaladores se beneficiam de parafusos cativos recuados, um trilho DIN removível com barra de suporte em T e barras de aterramento e neutro com código de cores montadas na parte superior para uma fiação organizada e rápida. Escolha as versões "L" para uma fechadura de porta integrada para proteger painéis críticos.
Perguntas frequentes
P1: Que dispositivos de proteção posso instalar?
A1: O quadro suporta disjuntores miniatura (MCBs), disjuntores diferenciais residuais com proteção contra sobrecorrente (RCBOs) e dispositivos de proteção contra sobrecorrente (AFDDs) a jusante do interruptor principal bipolar de 100 A, seguindo as diretrizes da norma BS EN 61439-3.
P2: Posso adicionar proteção contra surtos posteriormente?
A2: Sim. Kits SPD podem ser adicionados; para opções instaladas de fábrica, considere as configurações SPD na gama EKDB16S(L).
P3: Os modelos SL incluem fechadura na porta?
A3: Sim. As versões "L" incluem uma fechadura para maior segurança; as versões padrão não possuem fechadura.
Q4: Onde estão localizadas as barras de neutro e de terra?
A4: Ambas as barras são montadas na parte superior e possuem código de cores para simplificar a passagem dos cabos e reduzir o cruzamento de fios.
Q5: Os acessórios de fixação são fáceis de instalar?
A5: Parafusos de cabeça combinada cativos e recuados, montagem com orifício em forma de fechadura e um trilho DIN removível agilizam uma instalação organizada.
|
Ref No.
|
Ref No. (with lock)
|
Box size
|
Main switch
|
Busbar pins
|
Free ways
|
|
EKDB16S4-I
|
EKDB16S4L-I
|
4
|
DP 100A
|
3 | 2 |
|
EKDB16S6-I
|
EKDB16S6L-I
|
6 |
DP 100A
|
5 | 4 |
|
EKDB16S10-I
|
EKDB16S10L-I
|
10 |
DP 100A
|
9 | 8 |
|
EKDB16S14-I
|
EKDB16S14L-I
|
14 |
DP 100A
|
13 | 12 |
|
EKDB16S18-I
|
EKDB16S18L-I
|
18 |
DP 100A
|
17 | 16 |
|
EKDB16S24-I
|
EKDB16S24L-I
|
24 |
DP 100A
|
23 | 22 |
