Tensão operacional nominal de até 400 V
Corrente nominal até 125A
Opções de tensão da bobina AC/DC disponíveis
Montagem em trilho DIN de 35 mm
Funcionamento silencioso
Adequado para iluminação, aquecimento, ventilação, bombas e cargas domésticas.
Configurações com múltiplos polos e contatos
Em conformidade com as normas IEC/EN 61095 e IEC 60947-4-1

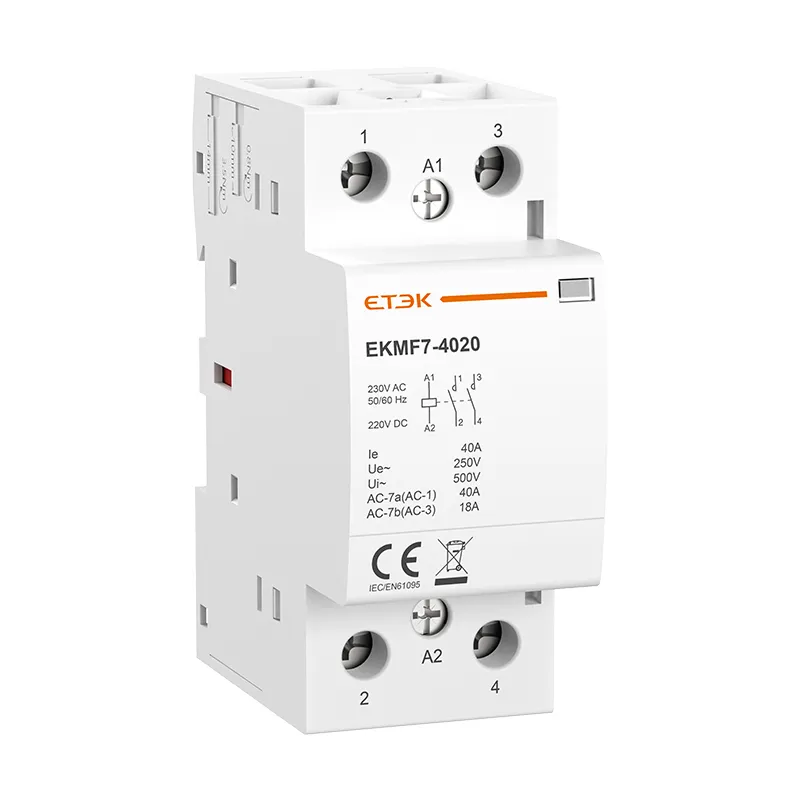

O contator modular CA/CC EKMF7 é um dispositivo de comutação para montagem em trilho DIN, projetado para aplicações de controle elétrico em edifícios e residências. Com classificação de até 400 V e 125 A, é adequado para iluminação, aquecimento, ventilação, bombas e cargas similares. Com design modular compacto, múltiplas configurações de polos e contatos, e operação silenciosa, o EKMF7 oferece uma solução confiável e eficiente para sistemas de controle elétrico modernos.
Comutação silenciosa e confiável
O EKMF7 foi projetado para operação silenciosa , tornando-o uma excelente opção para edifícios residenciais, escritórios, hotéis, instalações comerciais e quadros de distribuição onde um desempenho de comutação mais silencioso é desejado.
Ampla gama de aplicações
Este contator modular é adequado para comutação e controle de: sistemas de iluminação, circuitos de aquecimento elétrico, equipamentos de ventilação, sistemas de bombas, motores e cargas elétricas residenciais.
Design compacto para trilho DIN
Com sua estrutura modular e montagem em trilho DIN de 35 mm , o EKMF7 ajuda a economizar espaço no painel e simplifica a instalação em sistemas de distribuição elétrica.
Longa vida útil
O produto oferece até 1.000.000 de operações mecânicas e 100.000 operações elétricas , garantindo um uso confiável a longo prazo.
Configuração flexível
A série EKMF7 está disponível em várias classificações de corrente, de 16A a 125A, e suporta diferentes configurações de contato auxiliar, como NA (normalmente aberto) e NF (normalmente fechado) , permitindo uma seleção flexível para diferentes requisitos de controle.
Para que serve o contator modular EKMF7?
O contator modular EKMF7 é utilizado para comutação e controle de cargas elétricas, como iluminação, aquecimento, ventilação, bombas, motores e eletrodomésticos em sistemas residenciais, comerciais e industriais.
O EKMF7 é um contator modular de baixo ruído?
Sim. O EKMF7 foi projetado para operação silenciosa , tornando-o adequado para aplicações onde a comutação silenciosa é importante, como em edifícios residenciais, escritórios e instalações comerciais.
Qual é a corrente nominal máxima do EKMF7?
A série EKMF7 está disponível em várias classificações, com opções de corrente até 125A .
Qual o método de instalação utilizado pelo EKMF7?
O EKMF7 foi projetado para montagem em trilho DIN de 35 mm , permitindo fácil instalação em quadros de distribuição e painéis de controle.
A quais normas o EKMF7 está em conformidade?
O EKMF7 está em conformidade com as normas IEC/EN 61095 e IEC 60947-4-1 .
O EKMF7 é adequado para aplicações de iluminação e HVAC?
Sim. O EKMF7 é ideal para controle de iluminação, sistemas de aquecimento, equipamentos de ventilação e aplicações de bombas .
Qual é a vida útil do EKMF7?
O EKMF7 oferece até 1.000.000 de ciclos mecânicos e 100.000 ciclos elétricos , dependendo das condições de operação.
| Tensão operacional nominal (Ue) | 12,2P | 250 VCA | |
| 3P, 4P | 400 VCA | ||
| Número de contatos principais | 1P(1NO,1NC),2P(2NO,2NC,1NO+1NC) | ||
| 3P(3NO,3NC),4P(4NO,4NC,2NO+2NC,3NO+1NC) | |||
Corrente térmica convencional lth (A) | 16~125A | ||
| Freqüência | 50/60Hz | ||
| Tensão de isolamento nominal (Ui) | 500 V CA | ||
| Tensão da bobina | 12V, 24V, 48V, 110V, 230V AC/DC | ||
| Categoria de Utilização | AC-1, AC-3, AC-7a, AC-7b | ||
| Tensão nominal de impulso suportável (Uimp) | 2,5 kV (4 kV para 12/24/48 VCA) | ||
| Vida mecânica | 1.000.000 ciclos | ||
| Vida útil elétrica | 100.000 ciclos | ||
| Número máximo de operações de comutação por dia | 100 | ||
| Grau de poluição | 2 | ||
| Grau de proteção (IEC 60529) | IP20 | ||
| Temperatura de operação | -5℃~+60°C | ||
| Temperatura de armazenamento | -40℃~+70°C | ||
| Montagem | Trilho DIN de 35 mm | ||
