● Norma: IEC61095, IEC60947-4-1
● Corrente nominal: 16~100A
● Tensão operacional nominal: 250V, 1P(1NA,1NF), 2P(2NA,2NF,1NA+1NF)
400V, 3P(3NO,3NC),4P(4NO,4NC,2NO+2NC,3NO+1NC)
● Tensão de isolamento nominal (Ui): 500 V
● Tensão da bobina: 24V/110V/230V
● Categoria de utilização: AC-7a (AC-1), AC-7b(AC-3)
● Método de controle: Automático
● Montagem: Trilho DIN de 35 mm
O contator modular é um tipo de dispositivo de comutação usado para controlar cargas de baixa capacidade sem emitir ruído durante sua operação. Ele pode ser montado em trilho DIN. É compacto e pode ser usado em pequenas caixas e painéis elétricos.
Os contatores modulares ETEK EKMF oferecem versões manuais e automáticas com uma ampla gama de correntes nominais, de 16 A a 100 A. Amplamente utilizados em edifícios para acionar e controlar iluminação, aquecimento, ventilação, motores e bombas, os contatores modulares elevam a redução de ruído a um novo patamar.
| Tensão operacional nominal (Ue) | 1P (1NO,1NC), 2P (2NO,2NC,1NO+1NC) | 250 V CA |
| 3P (3NO,3NC), 4P (4NO,4NC,2NO+2NC,3NO+1NC) | 400 V CA | |
| Freqüência | 50/60Hz | |
| Vida útil elétrica | 100000 | |
| Número máximo de operações de comutação por dia | 100 | |
| Tensão de isolamento (Ui) | 500 V CA | |
| Grau de poluição | 2 | |
| Tensão nominal de impulso suportável (Uimp) | 2,5 kV (4 kV a 12/24/48 VCA) | |
| Grau de proteção | IP20 | |
| (IEC 60529) | IP40 | |
| Temperatura de operação | -5℃~+60℃ (1) | |
| Temperatura de armazenamento | -40℃~+70℃ | |
| Tropicalização (IEC 60068-1) | Tratamento 2 (umidade relativa de 95% a 55°C) | |
| Conformidade com ELSV (Tensão de Segurança Extra Baixa) para versões de 12/24/48 VCA | ||
| O controle do produto está em conformidade com os requisitos SELV (tensão extra baixa de segurança). | ||
| Nota: No caso de montagem de contatores em uma caixa cuja temperatura interna esteja entre 50 °C e 60 °C, é necessário utilizar um espaçador entre cada contator. | ||
| Classificação (em) | Tensão de controle (VAC) (50/60 Hz) | Consumo | Potência máxima | |||
| AC-7a | AC-7b | Contenção | Inrush | |||
| 1P | 16A | 6A | 230 | 2,8 VA | 11,5 VA | 1,2 W |
| 20A | 7A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 25A | 9A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 2P | 16A | 6A | 230 | 2,8 VA | 11,5 VA | 1,2 W |
| 20A | 7A | 230 | 2,8 VA | 11,5 VA | 1,2 W | |
| 25A | 9A | 240 | 3,0 VA | 11,5 VA | 1,3 W | |
| 230 | 2,8 VA | 11,5 VA | 1,2 W | |||
| 32A | 12A | 230 | 4.1VA | 31VA | 1,6 W | |
| 40A | 18A | 230 | 4.1VA | 31VA | 1,6 W | |
| 63A | 25A | 230 | 4.1VA | 31VA | 1,6 W | |
| 100A | - | 230 | 4.1VA | 31VA | 2,1 W | |
| 3P | 16A | 6A | 230 | 4.1VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4.1VA | 31VA | 1,6 W | |
| 25A | 9A | 230 | 4.1VA | 31VA | 1,6 W | |
| 32A | 12A | 230 | 7VA | 48VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48VA | 2,1 W | |
| 4P | 16A | 6A | 230 | 4.1VA | 31VA | 1,6 W |
| 20A | 7A | 230 | 4.1VA | 31VA | 1,6 W | |
| 25A | 9A | 240 | 4,8 VA | 33VA | 1,6 W | |
| 230 | 4.1VA | 31VA | 1,6 W | |||
| 32A | 12A | 230 | 7VA | 48VA | 2,1 W | |
| 40A | 18A | 230 | 7VA | 48VA | 2,1 W | |
| 63A | 25A | 230 | 7VA | 48VA | 2,1 W | |
| 100A | - | 230 | 13VA | 106VA | 4,2 W | |
 |

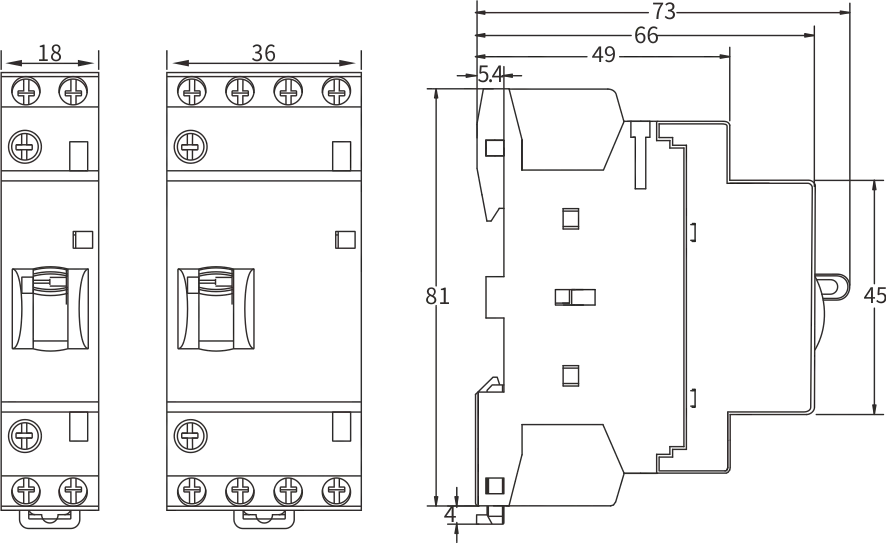

Contator de controle manual EKMF 16/25A |
 |

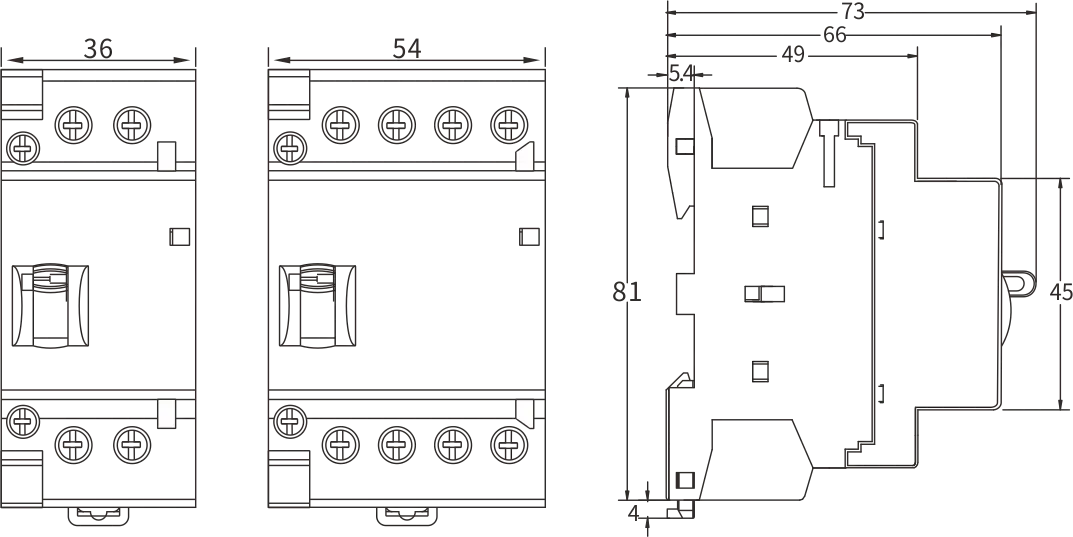

| Contator de controle manual EKMF 40/63A |
 |
| EACTs |
|
No.of Poles
|
Model
|
Rating (In)
|
Coil voltage (VAC) | Circuit Diagram | |
| AC-7a | AC-7b | ||||
| 1P |
EKMF-1610M
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2010M
|
20A | 7A | |||
|
EKMF-2510M
|
25A | 9A | |||
|
EKMF-1601M
|
16A | 6A |  |
||
|
EKMF-2001M
|
20A | 7A | |||
|
EKMF-2501M
|
25A | 9A | |||
| 2P |
EKMF-1620M
|
16A | 6A |
24
110
230
|
 |
|
EKMF-2020M
|
20A | 7A | |||
|
EKMF-2520M
|
25A | 9A | |||
|
EKMF-1611M
|
16A | 6A |  |
||
|
EKMF-2011M
|
20A | 7A | |||
|
EKMF-2511M
|
25A | 9A | |||
|
EKMF-1602M
|
16A | 6A |  |
||
|
EKMF-2002M
|
20A | 7A | |||
|
EKMF-2502M
|
25A | 9A | |||
|
EKMF-3220M
|
32A | 12A |  |
||
|
EKMF-4020M
|
40A | 18A | |||
|

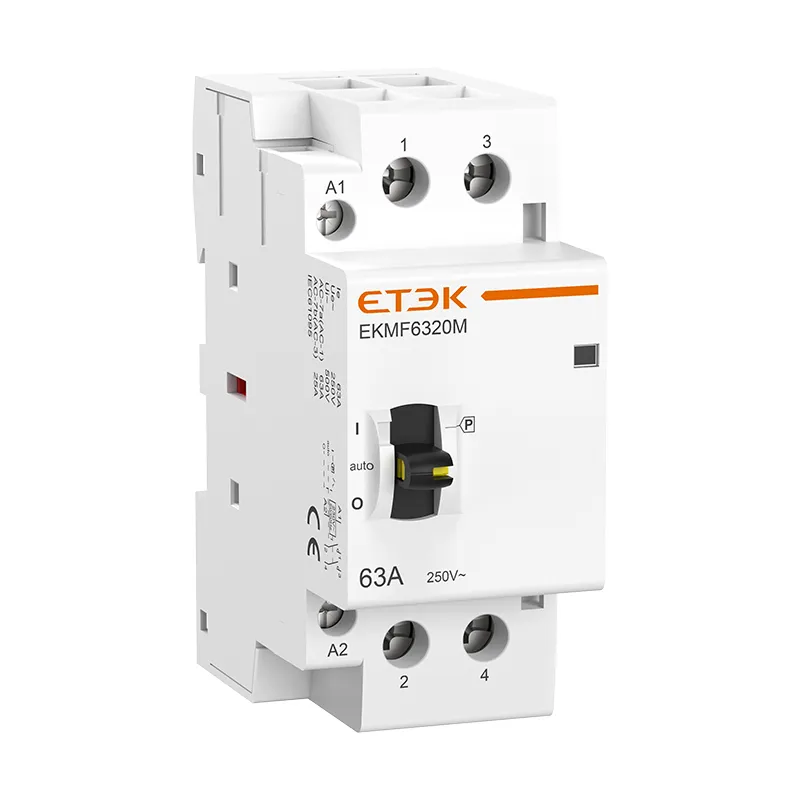

EKMF-6320M
|
63A | 25A | |||
|
EKMF-3211M
|
32A | 12A |  |
||
|
EKMF-4011M
|
40A | 18A | |||
|
EKMF-6311M
|
63A | 25A | |||
|
EKMF-3202M
|
32A | 12A |  |
||
|
EKMF-4002M
|
40A | 18A | |||
|
EKMF-6302M
|
63A | 25A | |||
| 3P |
EKMF-1630M
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2030M
|
20A | 7A | |||
|
EKMF-2530M
|
25A | 9A | |||
|
EKMF-1603M
|
16A | 6A |  |
||
|
EKMF-2003M
|
20A | 7A | |||
|
EKMF-2503M
|
25A | 9A | |||
|
EKMF-3230M
|
32A | 12A |  |
||
|
EKMF-4030M
|
40A | 18A | |||
|
EKMF-6330M
|
63A | 25A | |||
|
EKMF-3203M
|
32A | 12A |  |
||
|
EKMF-4003M
|
40A | 18A | |||
|
EKMF-6303M
|
63A | 25A | |||
| 4P |
EKMF-1640M
|
16A | 6A |
24
110
230
380
|
 |
|
EKMF-2040M
|
20A | 7A | |||
|

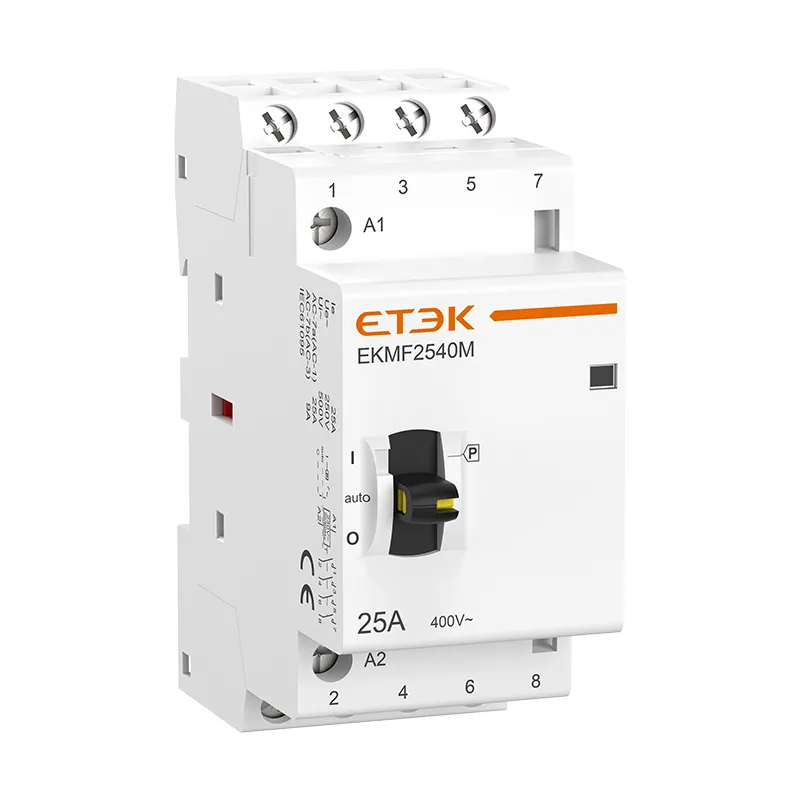

EKMF-2540M
|
25A | 9A | |||
|
EKMF-1604M
|
16A | 6A |  |
||
|
EKMF-2004M
|
20A | 7A | |||
|
EKMF-2504M
|
25A | 9A | |||
|

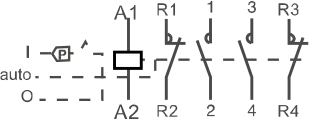

EKMF-1622M
|
16A | 6A |  |
||
|
EKMF-2022M
|
20A | 7A | |||
|
EKMF-2522M
|
25A | 9A | |||
|

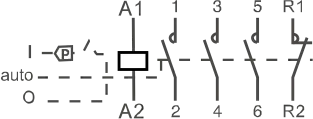

EKMF-1631M
|
16A | 6A |  |
||
|
EKMF-2031M
|
20A | 7A | |||
|
EKMF-2531M
|
25A | 9A | |||
|
EKMF-3240M
|
32A | 12A |  |
||
|
EKMF-4040M
|
40A | 18A | |||
|

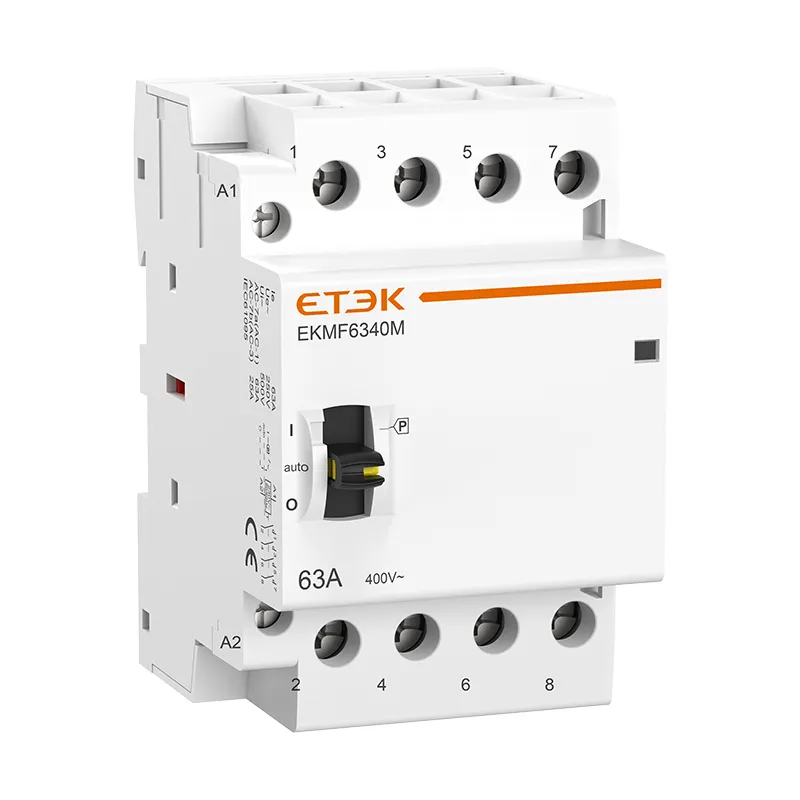

EKMF-6340M
|
63A | 25A | |||
|
EKMF-3204M
|
32A | 12A |  |
||
|
EKMF-4004M
|
40A | 18A | |||
|
EKMF-6304M
|
63A | 25A | |||
|

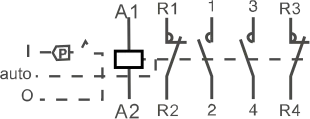

EKMF-3222M
|
32A | 12A |  |
||
|
EKMF-4022M
|
40A | 18A | |||
|
EKMF-6322M
|
63A | 25A | |||
|

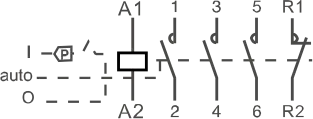

EKMF-3231M
|
32A | 12A |  |
||
|
EKMF-4031M
|
40A | 18A | |||
|
EKMF-6331M
|
63A | 25A | |||
