Medidor de tensão trifásico monofásico montado em trilho DIN AC 80-500V com visor digital de LED vermelho
Investigar

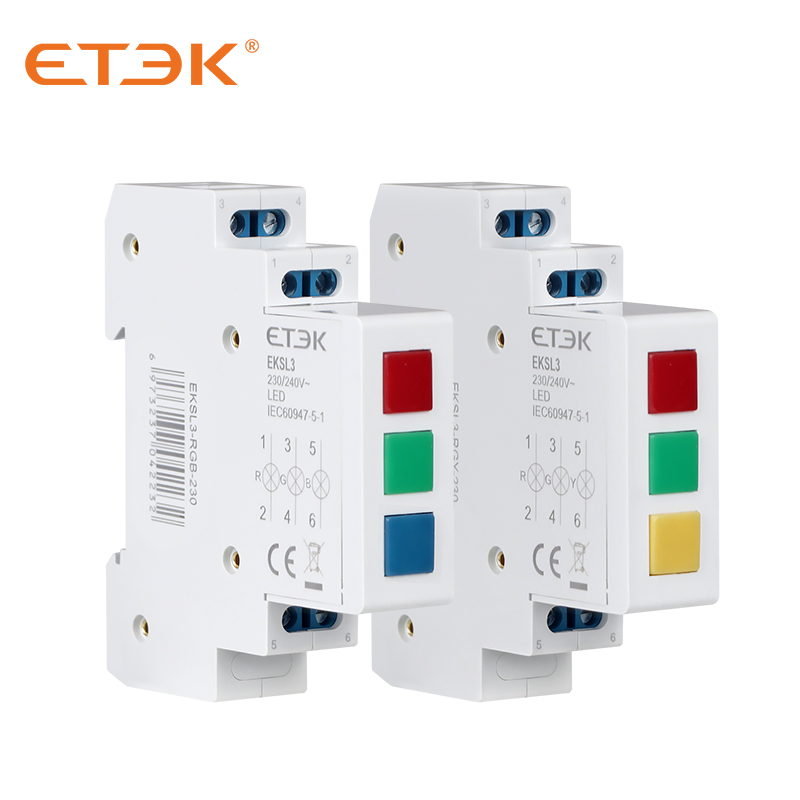

A Lâmpada Sinalizadora Modular é aplicável em circuitos com tensão nominal 230V~ e frequência 50/60Hz para indicação visual e sinalização.
Baixa duração do serviço, consumo mínimo de energia, design compacto em tamanho modular, fácil instalação
Dados técnicos | |
| Tensão nominal | 230 V CA, 100 V CA, 48 V CA/CC, 24 V CA/CC |
| frequência nominal | 50/60 Hz |
| Cor | EKSL1 Vermelho, verde, amarelo |
| EKSL3 Vermelho/Verde/Amarelo, Vermelho/Verde/Azul | |
| Terminal de conexão | Terminal de pilar com braçadeira |
| Capacidade de conexão | Condutor rígido 1,5 mm |
| Instalação | Em trilho DIN simétrico 35mm |
| Montagem em painel | |
| poder maximo | 0,6W |
| Iluminação | LIDERADO |
| Duração do serviço | 30.000 horas |
Diagrama de circuito
 |
| EKSL1 |
 |
| EKSL3 |
| Tipo | Número de referência | Especificação |
| Única cor | EKSL1-R-24 | Lâmpada Sinalizadora Modular Vermelha 24VAC/DC |
| EKSL1-G-24 | Lâmpada Sinalizadora Modular Verde 24VAC/DC | |
| EKSL1-Y-24 | Lâmpada Sinalizadora Modular Amarela 24VAC/DC | |
| EKSL1-B-24 | Lâmpada Sinalizadora Modular Azul 24VAC/DC | |
| EKSL1-W-24 | Lâmpada Sinalizadora Modular Branca 24VAC/DC | |
| EKSL1-R-48 | Lâmpada Sinalizadora Modular Vermelha 48VAC/DC | |
| EKSL1-G-48 | Lâmpada Sinalizadora Modular Verde 48VAC/DC | |
| EKSL1-Y-48 | Lâmpada Sinalizadora Modular Amarela 48VAC/DC | |
| EKSL1-B-48 | Lâmpada Sinalizadora Modular Azul 48VAC/DC | |
| EKSL1-W-48 | Lâmpada Sinalizadora Modular Branca 48VAC/DC | |
| EKSL1-R-110 | Lâmpada Sinalizadora Modular Vermelha 110VCA | |
| EKSL1-G-110 | Lâmpada Sinalizadora Modular Verde 110VCA | |
| EKSL1-Y-110 | Lâmpada Sinalizadora Modular Amarela 110VCA | |
| EKSL1-B-110 | Lâmpada Sinalizadora Modular Azul 110VCA | |
| EKSL1-W-110 | Lâmpada Sinalizadora Modular Branca 110VCA | |
| EKSL1-R-230 | Lâmpada Sinalizadora Modular Vermelha 230VAC | |
| EKSL1-G-230 | Lâmpada Sinalizadora Modular Verde 230VCA | |
| EKSL1-Y-230 | Lâmpada Sinalizadora Modular Amarela 230VCA | |
| EKSL1-B-230 | Lâmpada Sinalizadora Modular Azul 230VCA | |
| EKSL1-W-230 | Lâmpada Sinalizadora Modular Branca 230VAC | |
Tricolor | EKSL3-RGY-24 | Lâmpada Sinalizadora Modular Vermelho/Verde/Amarelo 24VCA/CC |
| EKSL3-RGY-48 | Lâmpada de sinalização modular vermelha/verde/amarela 48VAC/DC | |
| EKSL3-RGY-110 | Lâmpada Sinalizadora Modular Vermelha/Verde/Amarela 110VCA | |
| EKSL3-RGY-230 | Lâmpada Sinalizadora Modular Vermelho/Verde/Amarelo 230VCA | |
| EKSL3-RGB-24 | Lâmpada Sinalizadora Modular Vermelho/Verde/Azul 24VAC/DC | |
| EKSL3-RGB-48 | Lâmpada Sinalizadora Modular Vermelho/Verde/Azul 48VAC/DC | |
| EKSL3-RGB-110 | Lâmpada Sinalizadora Modular Vermelha/Verde/Azul 110VCA | |
| EKSL3-RGB-230 | Lâmpada Sinalizadora Modular Vermelha/Verde/Azul 230VCA | |
| EKSL3-RYB-24 | Lâmpada de Sinalização Modular Vermelho/Amarelo/Azul 24VCA/CC | |
| EKSL3-RYB-48 | Lâmpada de Sinalização Modular Vermelho/Amarelo/Azul 48VAC/DC | |
| EKSL3-RYB-110 | Lâmpada Sinalizadora Modular Vermelho/Amarelo/Azul 110VCA | |
| EKSL3-RYB-230 | Lâmpada Sinalizadora Modular Vermelho/Amarelo/Azul 230VCA |
