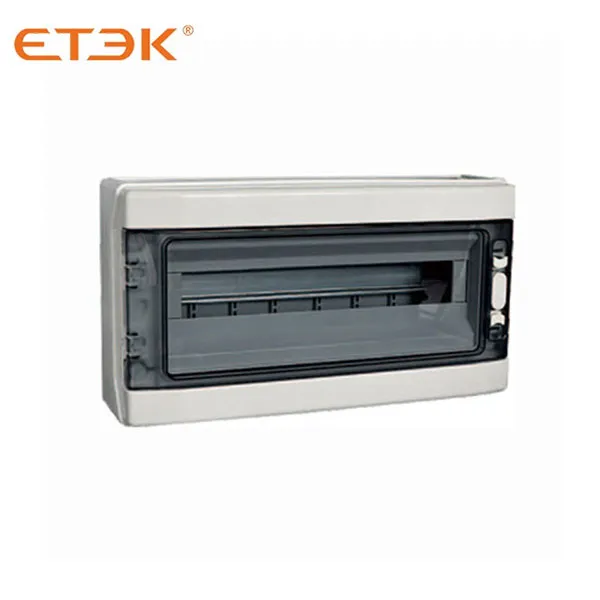

EKDB4 Montagem em parede AC Box Enclosure tem dois modelos: Com Terminal Neutro, Sem Terminal Neutro.
Este gabinete de caixas de distribuição/quadros de distribuição é fornecido com aparência elegante e estruturas razoáveis; A instalação e desmontagem são fáceis.
Os produtos são projetados de acordo com a exigência de padronização, generalização e seriação, o que torna os produtos com excelente intercambialidade.
Esta caixa de distribuição tem 6 vias, 8 vias, 12 vias, 18 vias, 24 vias.
As caixas de distribuição/quadros de distribuição modulares da série tipo superfície EKDB4 são usadas principalmente no circuito de AC 50Hz, tensão nominal 240V/415V e atuam para instalar o equipamento de combinação modular.
É amplamente utilizado na família, edifício alto, casa, estação, porto, aeroporto, casa comercial, hospital, cinema, empresas e assim por diante.
A unidade de plástico das caixas/quadros de distribuição modulares adota material ABS+PC com características à prova de chamas, à prova de impulso, excelente propriedade de isolamento e assim por diante.
Este gabinete de caixas/placas de distribuição confirma o padrão IEC62208.
Classificação elétrica | 100 A/monofásico, 63 A/trifásico, 240/415 V CA 50/60 Hz |
Grau de proteção | IP65 |
Material | Carcaça: ABS |
Porta: PC transparente | |
Método de instalação | Montagem em superfície |

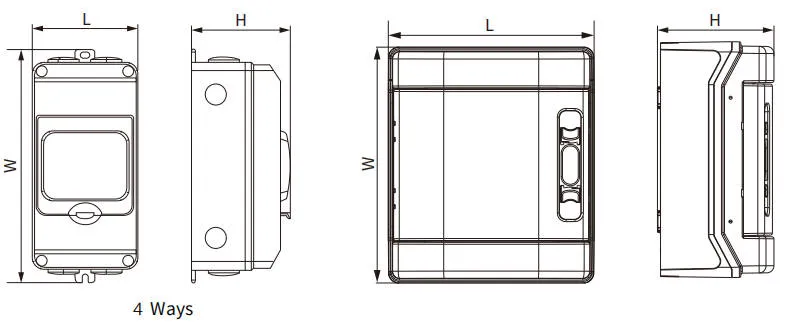

Nº do modelo | Caminhos | Dimensão (mm) | Qtd/CTN | |||
PC | Código | eu | C | H | pces | |
EKDB4P4R | 604241 | 4 | 231 | 166 | 113 | 30 |
EKDB4P6R | 604242 | 6 | 231 | 202 | 113 | 20 |
EKDB4P8R | 604243 | 8 | 231 | 238 | 118 | 20 |
EKDB4P12R | 604245 | 12 | 246 | 310 | 148 | 20 |
EKDB4P18R | 604246 | 18 | 286 | 418 | 148 | 20 |
EKDB4P24R | 604247 | 24 | 436 | 310 | 148 | 10 |
Nº do modelo | Caminhos | Dimensão (mm) | Qtd/CTN | |||
PC | Código | eu | C | H | pcs | |
EKDB4P4RT | 604211 | 4 | 231 | 166 | 113 | 30 |
EKDB4P6RT | 604212 | 6 | 231 | 202 | 113 | 20 |
EKDB4P8RT | 604213 | 8 | 231 | 238 | 118 | 20 |
EKDB4P12RT | 604215 | 12 | 246 | 310 | 148 | 20 |
EKDB4P18RT | 604216 | 18 | 286 | 418 | 148 | 20 |
EKDB4P24RT | 604217 | 24 | 436 | 310 | 148 | 10 |
