Caixa de distribuição de plástico EKDB2

A caixa de distribuição é usada para o sistema de distribuição de energia do terminal; As Caixas de Distribuição são completadas com Trilho Din 35mm e Terminal Neutro; Classificação elétrica: 100A/monofásico,63A/trifásico,240/415V AC 50/60Hz

A caixa de distribuição é usada para o sistema de distribuição de energia do terminal

A Caixa de Distribuição é completa com Trilho Din 35mm e Terminal Neutro

Informe-se AGORA PDF

Perfil do produto

Classificação elétrica	100A/monofásico,63A/trifásico,240/415V AC 50/60Hz
Grau de proteção	IP40
Material	Shell: ABS, ABS-UV à prova de fogo
Material	Porta: PC transparente
Método de instalação	Montagem em superfície e montagem embutida

Dados técnicos

1. Tipo Geral-Plástico Completo

1.1 Tipo montado na superfície

Modelo ABS Nº.				Caminhos	Dimensão (mm)			Especificação do terminal N			Qtd/CTN
	Código	ABS-UV	Código	Caminhos	L	W	H	W*H	Screw Qty	Bar Qty	Pcs
EKDB2S2	601101	EKDB2S2V	601201	2	49	130	85				300
EKDB2S3	601102	EKDB2S3V	601202	3	94	148	85				50
EKDB2S4	601103	EKDB2S4V	601203	4	111	200	93	6*8	4	1	30
EKDB2S6	601104	EKDB2S6V	601204	6	148	200	97	6*8	6	2	30
EKDB2S8	601105	EKDB2S8V	601205	8	184	200	96	6*8	8	2	30
EKDB2S10	601106	EKDB2S10V	601206	10	220	200	92	6*8	10	2	20
EKDB2S12	601107	EKDB2S12V	601207	12	254	200	96	6*8	12	2	20
EKDB2S15	601108	EKDB2S15V	601208	15	310	200	97	6*8	15	2	15
EKDB2S18	601109	EKDB2S18V	601209	18	362	219	97	6*8	18	3	10
EKDB2S24	601110	EKDB2S24V	601210	24	271	324	98	6*8	24	4	10
EKDB2S36	601111	EKDB2S36V	601211	36	269	457	100	6*8	36	6	5

1.2 Tipo de montagem embutida

Modelo ABS Nº.				Caminhos	Dimensão (mm)				Especificação do terminal N			Qtd/CTN
Código		ABS-UV Código		Caminhos	L	W	H1	H2	W*H	Parafuso Quantidade	Barra Qtde	Pcs
EKDB2F2	601121	EKDB2F2V	601221	2	66	137	85	25				200
EKDB2F3	601122	EKDB2F3V	601222	3	94	148	85	26				50
EKDB2F4	601123	EKDB2F4V	601223	4	135	221	87	26	6*8	4	1	30
EKDB2F6	601124	EKDB2F6V	601224	6	171	221	88	26	6*8	6	2	30
EKDB2F8	601125	EKDB2F8V	601225	8	208	221	87	26	6*8	8	2	20
EKDB2F10	601126	EKDB2F10V	601226	10	244	221	86	26	6*8	10	2	20
EKDB2F12	601127	EKDB2F12V	601227	12	280	221	88	24	6*8	12	2	20
EKDB2F15	601128	EKDB2F15V	601228	15	334	221	89	29	6*8	15	2	15
EKDB2F18	601129	EKDB2F18V	601229	18	399	252	86	27	6*8	18	3	10
EKDB2F24	601130	EKDB2F24V	601230	24	300	341	98	31	6*8	24	4	10
EKDB2F36	601131	EKDB2F36V	601231	36	300	480	98	31	6*8	36	6	5

2. Tipo terminal de fileiras duplas - plástico completo (tipo Austrália)

2.1 Tipo de montagem em superfície

Nº do modelo ABS				Caminhos	Dimensão (mm)			Especificação do terminal N			Qtd/CTN
	Código	ABS-UV	Código	Caminhos	L	W	H	W*H	Parafuso Quantidade	Barra Qtde	Pcs
EKDB2S4T2	601303	EKDB2S4VT2	601403	4	111	200	93	10*14	8	1	30
EKDB2S6T2	601304	EKDB2S6VT2	601404	6	148	200	97	10*14	12	2	30
EKDB2S8T2	601305	EKDB2S8VT2	601405	8	184	200	96	10*14	16	2	30
EKDB2S12T2	601307	EKDB2S12VT2	601407	12	254	200	96	10*14	24	2	20
EKDB2S18T2	601309	EKDB2S18VT2	601409	18	362	219	97	10*14	36	3	10
EKDB2S24T2	601310	EKDB2S24VT2	601410	24	271	324	98	10*14	48	4	10
EKDB2S36T2	601311	EKDB2S36VT2	601411	36	269	457	100	10*14	72	6	5

2.2 Tipo de montagem embutida

Nº do modelo ABS				Caminhos	Dimensão (mm)				Especificação do terminal N			Qtd/CTN
	Código	ABS-UV	Código	Caminhos	L	W	H1	H2	W*H	Parafuso Quantidade	Barra Qtde	Pcs
EKDB2F4T2	601323	EKDB2F4VT2	601423	4	135	221	87	26	10*14	8	1	30
EKDB2F6T2	601324	EKDB2F6VT2	601424	6	171	221	88	26	10*14	12	2	30
EKDB2F8T2	601325	EKDB2F8VT2	601425	8	208	221	87	26	10*14	16	2	20
EKDB2F12T2	601327	EKDB2F12VT2	601427	12	280	221	88	24	10*14	24	2	20
EKDB2F18T2	601329	EKDB2F18VT2	601429	18	399	252	86	27	10*14	36	3	10
EKDB2F24T2	601330	EKDB2F24VT2	601430	24	300	341	98	31	10*14	48	4	10
EKDB2F36T2	601331	EKDB2F36VT2	601431	36	300	480	98	31	10*14	72	6	5

Recomendar produtos

Caixa de distribuição de plástico EKDB2

A caixa de distribuição é usada para o sistema de distribuição de energia do terminal; As Caixas de Distribuição são completadas com Trilho Din 35mm e Terminal Neutro; Classificação elétrica: 100A/monofásico,63A/trifásico,240/415V AC 50/60Hz

Caixa de distribuição de plástico EKDB2

Perfil do produto

Dados técnicos

1. Tipo Geral-Plástico Completo

2. Tipo terminal de fileiras duplas - plástico completo (tipo Austrália)

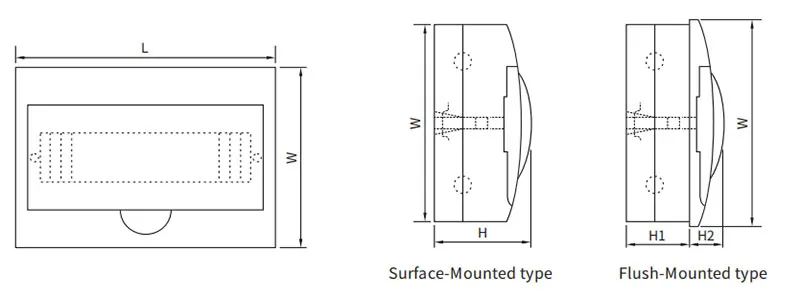

Dimensões
