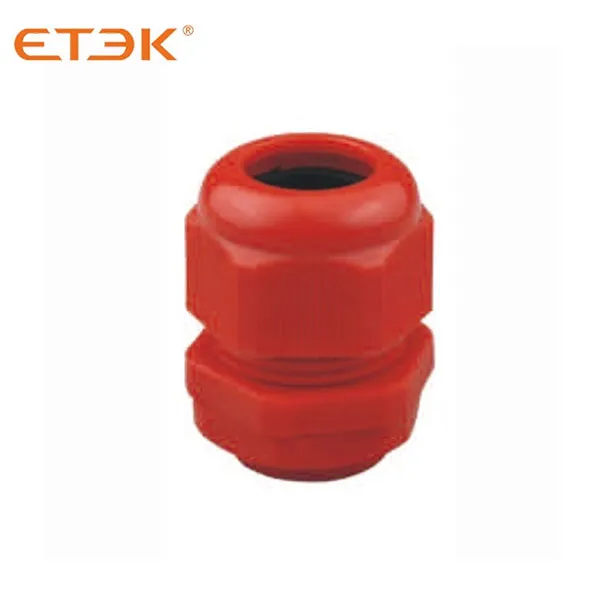

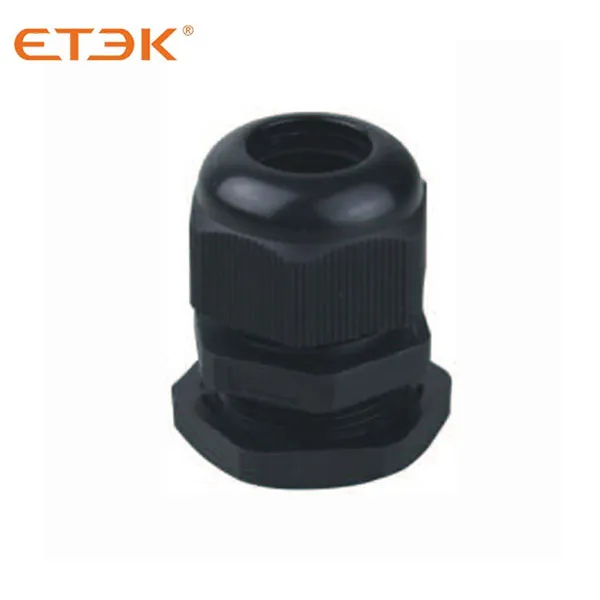

Uma prensa-cabo à prova d'água (também conhecida como prensa-fio) é um dispositivo usado para auxiliar na conexão de cabos ou fios dentro de uma caixa elétrica ou eletrônica. A prensa-cabo ajuda a manter a vedação estanque no ponto de entrada do cabo ou fio na caixa. Composta por um corpo e uma porca, a prensa-cabo pode conter uma junta e uma vedação para o cabo separadas, ou esses componentes podem estar integrados ao corpo da prensa-cabo. A Polycase oferece ambas as opções. A prensa-cabo é então montada dentro de um recorte circular na caixa, prendendo a parede da caixa entre o corpo e a porca, criando a vedação estanque.
Material | Nylon PA6/PA66 aprovado pela UL, borracha nitrílica |
Especificações da rosca | Métrico, PG, G, NPT |
Temperatura de operação | Estático -40℃ ~ 100℃, aquecimento instantâneo até 120℃, dinâmico -20℃ ~ 80℃, aquecimento instantâneo até 100℃ |
Características | Garras de fixação especiais e design com peças de borracha, ampla faixa de fixação, resistência à tração excepcional, à prova d'água, poeira, sal, ácido, álcool, graxa e solventes comuns. |
Categoria de cores | Preto, cinza, cores especiais (branco, vermelho, azul, cinza escuro) podem ser personalizadas. |
Classe de proteção | IP68 |
|

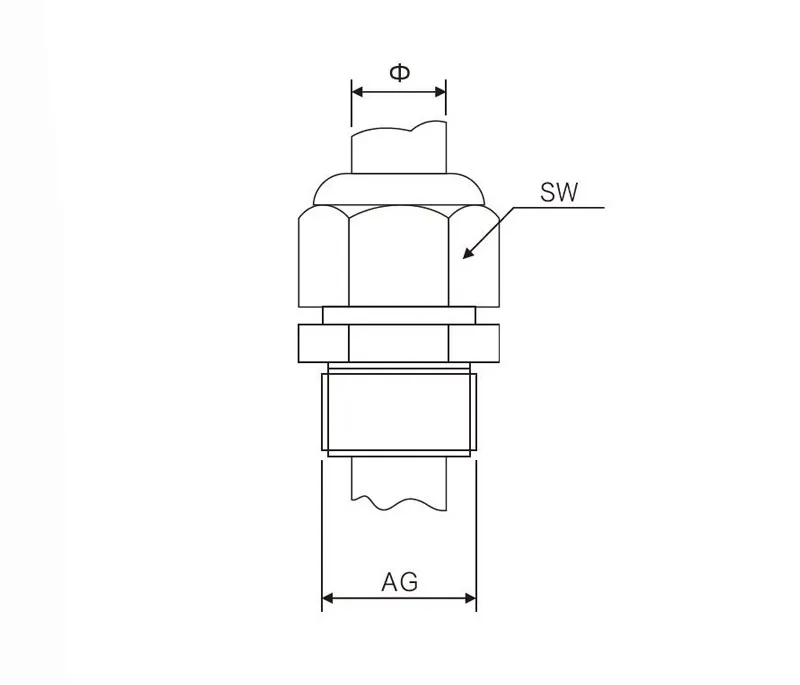

Model |
Thread size (mm) |
Hole size AG (mm) |
Thread length (mm) |
Wall thickness (mm) |
Applicable cable Ф(mm) |
Wrench size SW (mm) |
|
AC-PG7 |
12.5 |
Φ12.6-13 |
9 |
3 |
3.5-7 |
18/16 |
|
AC-PG9 |
15.2 |
Φ15.3-15.5 |
9 |
3 |
4-9 |
22/19 |
|
AC-PG11 |
18.6 |
Φ18.7-19 |
9 |
3 |
5-11 |
24/22 |
|
AC-PG13.5 |
20.4 |
Φ20.5-21 |
9 |
4 |
6-12 |
27/24 |
|
AC-PG16 |
22.5 |
Φ22.6-23 |
10 |
5 |
10-14 |
30/27 |
|
AC-PG19 |
24 |
Φ24.2-24.5 |
10 |
5 |
12-15 |
30/28 |
|
AC-PG21 |
28.3 |
Φ28.5-29 |
12 |
5 |
13-18 |
36/33 |
|
AC-PG25 |
30 |
Φ30.2-30.5 |
12 |
6 |
16-21 |
37/35 |
|
AC-PG29 |
37 |
Φ37.2-37.5 |
12 |
6 |
18-25 |
45/42 |
|
AC-PG36 |
47 |
Φ47.3-48 |
17 |
7 |
22-32 |
58/52 |
|
AC-PG42 |
54 |
Φ54.5-55 |
19 |
7 |
32-39 |
65/60 |
|
AC-PG48 |
59.3 |
Φ60-61 |
19 |
7 |
37-44 |
70/69 |
|
AC-PG63 |
71 |
Φ71.5-72 |
27 |
19 |
42-51 |
83/75 |
