Projetado para aplicações de carregadores de veículos elétricos.
Opções de detecção de fuga de corrente alternada e contínua
Função de autoteste integrada
Fonte de alimentação única de 5V
Configurações mecânicas flexíveis
Integração compacta para designs de carregadores modernos
Proteção avançada contra vazamentos para EVSE modernos
A série EKCA foi projetada especificamente para equipamentos de alimentação de veículos elétricos (EVSE). Operando com uma fonte de alimentação padrão de 5 VCC, esses sensores oferecem monitoramento de corrente residual confiável e compacto para wallboxes, carregadores portáteis e estações de carregamento CA públicas.
Para atender a diferentes padrões de segurança e arquiteturas de sistema, a série é dividida em duas versões principais:
Versão MD (somente detecção de DC):
Fornece detecção precisa de corrente residual CC de 6 mA . Ideal para carregadores de veículos elétricos que já possuem proteção CA Tipo A integrada ao sistema.
Versão PD (Detecção abrangente de CA+CC):
Oferece detecção combinada de corrente residual de 6 mA CC + 30 mA CA. Ideal para projetos de carregadores avançados que exigem proteção robusta contra fugas de corrente, completa e equivalente às características do Tipo B.
Principais vantagens
Faixa de potência flexível
Compatível com carregadores de veículos elétricos monofásicos de 3,6 kW e trifásicos de 11/22 kW com capacidade de proteção contra sobrecorrente de até 80 A.
Instalação versátil
Disponível em múltiplas estruturas, incluindo montagem em placa de circuito impresso (through-hole / jumper de cobre), montagem em cabo e montagem em gabinete.
Baixo consumo de energia
Opera de forma eficiente com uma fonte de alimentação única padrão de 5VDC (±3%), simplificando o projeto de alimentação da placa de circuito impresso.
Construído para conformidade
Projetado para ajudar os fabricantes de carregadores de veículos elétricos a atenderem aos rigorosos requisitos de segurança elétrica de forma eficiente.
Aplicações típicas
Carregadores de parede residenciais
Estações de carregamento CA comerciais
Carregadores portáteis para veículos elétricos
Dispositivos de carregamento do Modo 2
sistemas de controle EVSE
Sistemas de conversão de energia
aplicações de detecção de falhas de aterramento
Corrente RMS nominal primária | 16A~80A |
| Tensão de alimentação | 5VCC |
| Faixa de tensão de alimentação | 4,85 V a 5,15 V |
| Temperatura de operação | -40°C a +85°C |
| Temperatura de armazenamento | -20°C a +65°C |
| Consumo de energia estática | 110 mW |
| Altitude operacional | Até 4000 m |
| Design Teórico da Vida | 20 anos |
| Aplicação típica | Carregadores de veículos elétricos, EVSE, detecção de falha de aterramento, detecção de corrente de fuga do conversor |
Review our comprehensive model matrix below to find the exact mounting style, detection threshold, and power rating for your EV charger design.
| Model | Image | Mounting Type | Detection Threshold | Operating Voltage | Overcurrent Capability | Supported Charging Power |
|---|---|---|---|---|---|---|

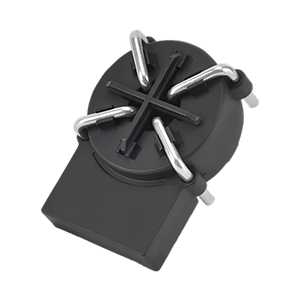

| EKCA-01-MD |  |
PCB-mounting (Copper jumper) | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-01-PD | PCB-mounting (Copper jumper) | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |

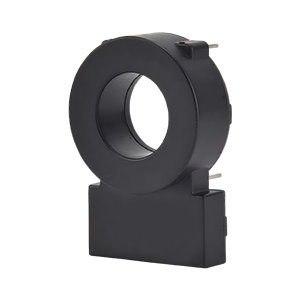

| EKCA-03-MD |  |
PCB-mounting (Horizontal Through hole) | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-03-PD | PCB-mounting (Horizontal Through hole) | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |

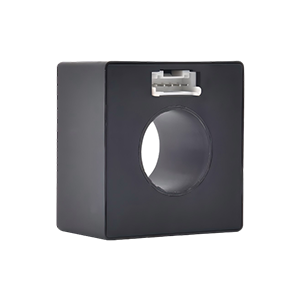

| EKCA-06-MD |  |
Cable-mounting / PCB-mounting | DC 6mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW |
| EKCA-06-PD | Cable-mounting / PCB-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW | |

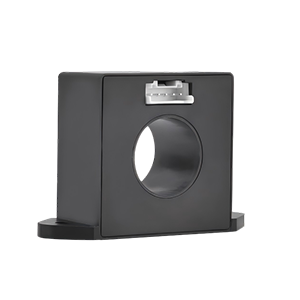

| EKCA-07-MD |  |
Cable / PCB / Enclosure-mounting | DC 6mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW |
| EKCA-07-PD | Cable / PCB / Enclosure-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW | |

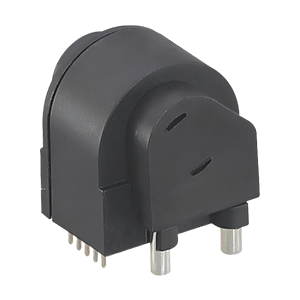

| EKCA-08-MD |  |
PCB-mounting | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-08-PD | PCB-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |

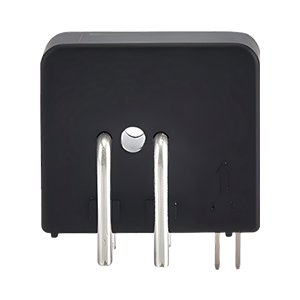

| EKCA-09-MD |  |
PCB-mounting (Horizontal Through hole) | DC 6mA | 5VDC ±3% | 16A | Single-phase 3.6kW |
| EKCA-09-PD | PCB-mounting (Horizontal Through hole) | DC 6mA / AC 30mA | 5VDC ±3% | 16A | Single-phase 3.6kW | |

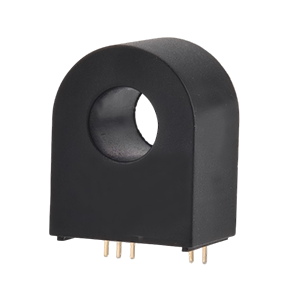

| EKCA-10-MD |  |
PCB-mounting (Horizontal Through hole) | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-10-PD | PCB-mounting (Horizontal Through hole) | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |

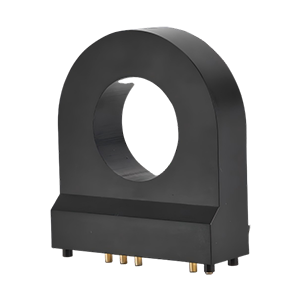

| EKCA-16-MD |  |
PCB-mounting (Horizontal Through hole) | DC 6mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW |
| EKCA-16-PD | PCB-mounting (Horizontal Through hole) | DC 6mA / AC 30mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW | |

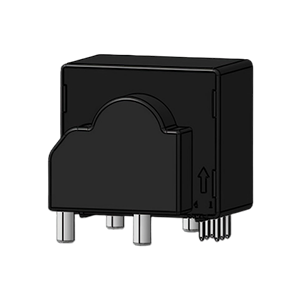

| EKCA-18-MD |  |
PCB-mounting | DC 6mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW |
| EKCA-18-PD | PCB-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/40A | Three-phase 11/22kW | |

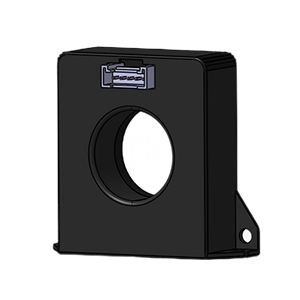

| EKCA-20-MD |  |
Cable / PCB / Enclosure-mounting | DC 6mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW |
| EKCA-20-PD | Cable / PCB / Enclosure-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32/80A | Three-phase 11/22kW | |

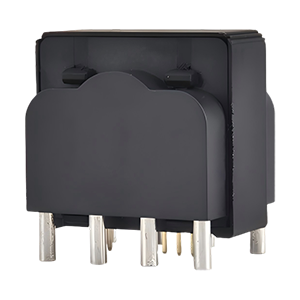

| EKCA-25-MD |  |
PCB-mounting | DC 6mA | 5VDC ±3% | 32A | Three-phase 11/22kW |
| EKCA-25-PD | PCB-mounting | DC 6mA / AC 30mA | 5VDC ±3% | 32A | Three-phase 11/22kW |
