● Canais de entrada: 8, 12, 16, 20, 24 strings
● Tensão de operação: DC50V~1500V
● Corrente nominal: 0~20A
● Consumo de energia: <5W
● Faixa de medição de temperatura: -40℃~+80℃
● Interface de comunicação: protocolo RS485/ModBus-RTU
● Temperatura de operação: -30℃~+70℃

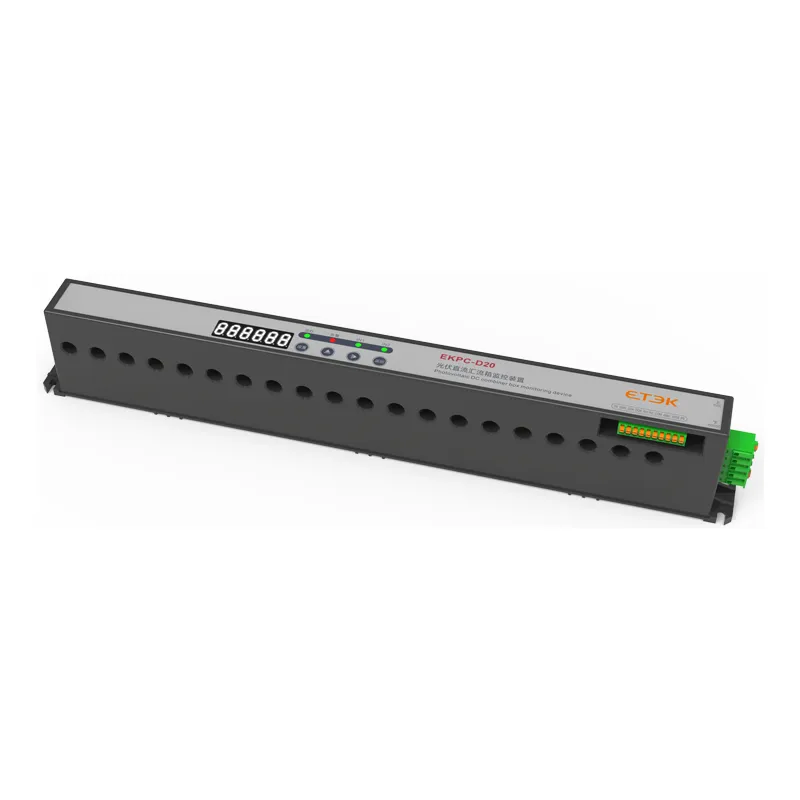

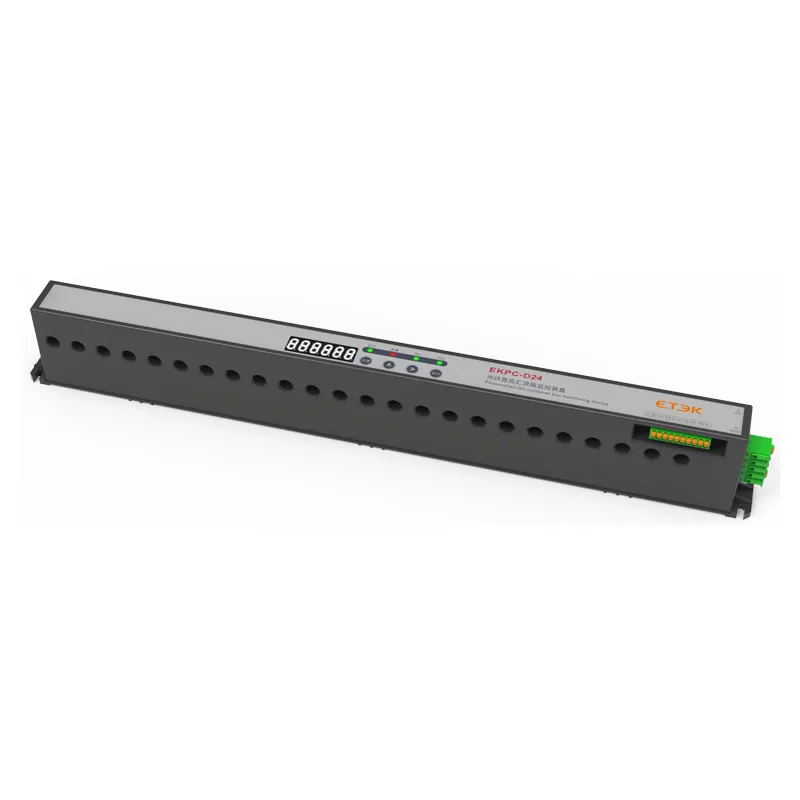

O dispositivo de monitoramento de string fotovoltaica EKPC-D monitora a corrente e a tensão em nível de string dentro de uma caixa de junção. Este dispositivo é compatível com tensões de string fotovoltaica de até 1500 VCC. Ele pode monitorar strings de 8, 12, 16, 20 e 24 células e medir até 20 A por string.
O dispositivo de monitoramento de nível de string fotovoltaica EKPC-D pode ser alimentado diretamente pelo conjunto de painéis solares, fornecendo informações e dados confiáveis. Ele adota uma interface RS485 e suporta o protocolo MODBUS.
| Modelo | EKPC-D8 | EKPC-D12 | EKPC-D16 | EKPC-D20 | EKPC-D24 |
| Entrada | |||||
| Canais de entrada | 8 | 12 | 16 | 20 | 24 |
| tensão de operação CC | DC50V~DC1500V | ||||
| entrada de corrente da string fotovoltaica | 0~20A | ||||
| Consumo de energia | <5W | ||||
| Precisão | 1% | ||||
| Tempo de resposta | 1S | ||||
| Faixa de medição de temperatura | -40℃~+80℃ | ||||
| Coeficiente de temperatura | 250 PPM/℃ | ||||
| Tensão de entrada de alimentação auxiliar | DC5V±5% | ||||
| tensão suportável de frequência industrial | 2,5 kV | ||||
| Interface | |||||
| Interface de comunicação | Protocolo RS485/ModBus-RTU | ||||
| Taxa de transmissão (baud rate) | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps | ||||
| Meio de comunicação | Cabo de par trançado com blindagem de 1,5 mm², distância de comunicação de 1000 metros, máximo de 128 nós por circuito. | ||||
| Ambiente operacional | |||||
| Temperatura de operação | -30℃~+70℃ | ||||
| Temperatura de armazenamento | -40℃~+80℃ | ||||
| Umidade relativa | 0%~95% | ||||
| Altitude | ≤3000m | ||||
| Resistência de isolamento | ≥100MΩ | ||||
| Grau de proteção | IP30 | ||||
| Dimensões (C*L*A) | 210×30×67,3 | 274×30×67,3 | 346×30×67,3 | 418×30×67,3 | 490×30×67,3 |
