O EKR8-3 contém dois tipos de produtos: Interruptor ativado por luz e Interruptor horário para luz de escadas.

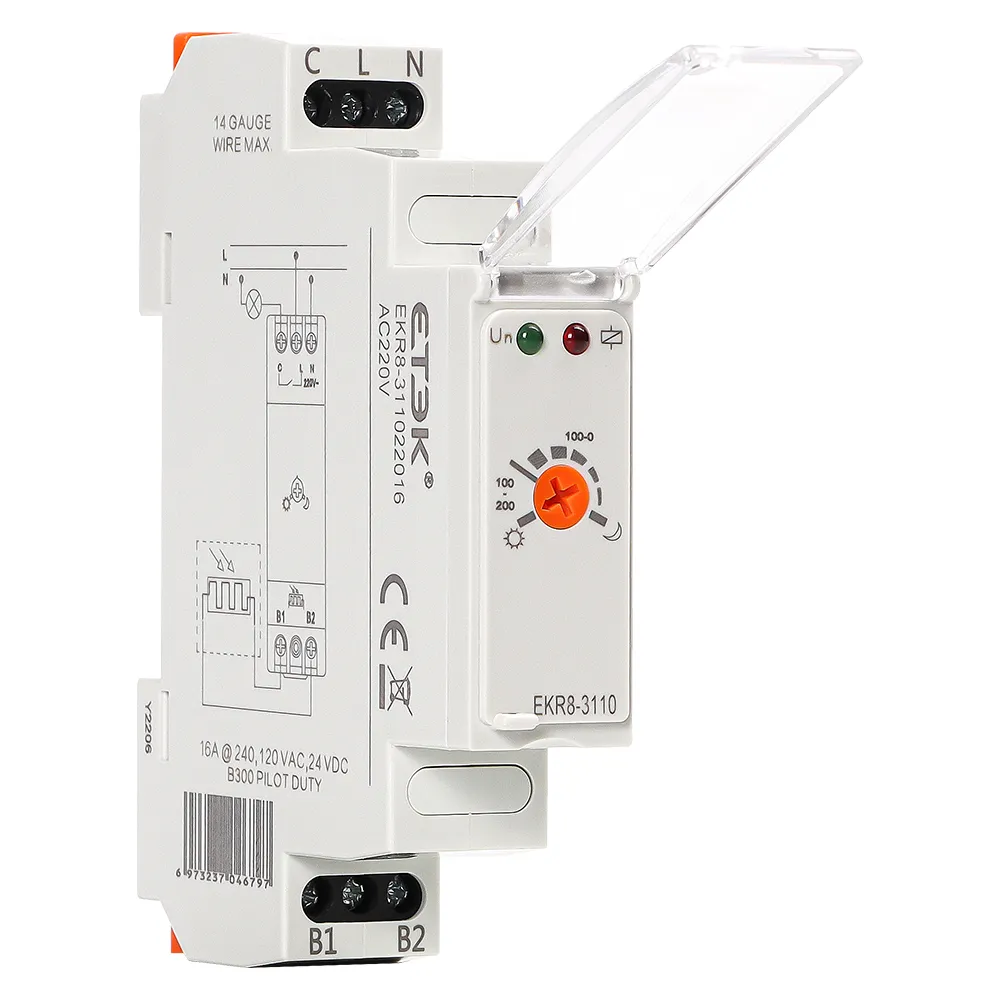

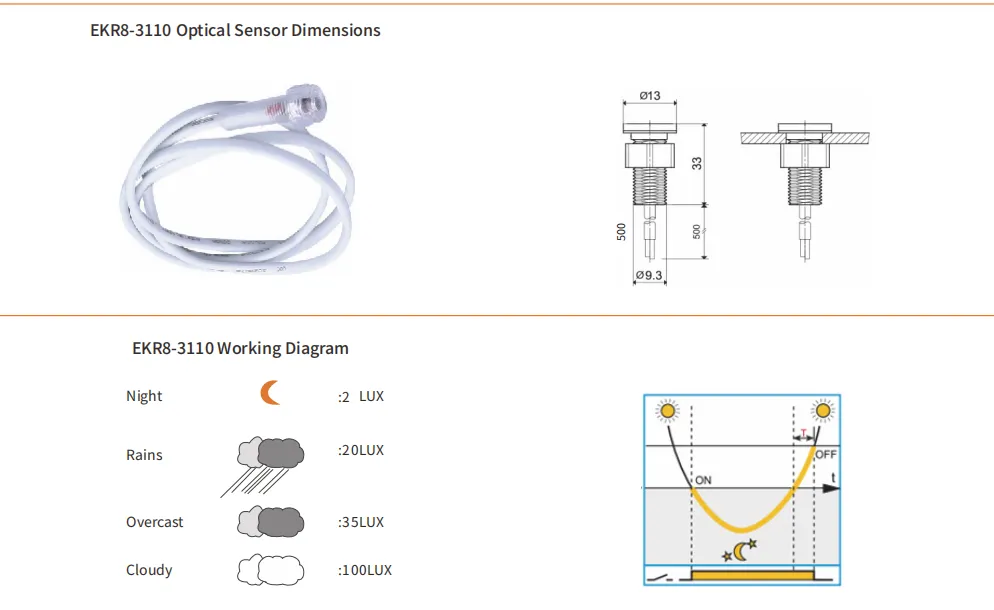

Interruptor ativado por luz
1. Ligue ou desligue equipamentos elétricos de acordo com a mudança de intensidade da luz. O limite de ação pode ser definido de acordo com a demanda.
2. Quando a luminosidade ambiente diminui e cai abaixo do limite selecionado, o contato de controle é fechado; quando a luminosidade ambiente aumenta e ultrapassa o limite selecionado, o contato de controle se abre.
3. Adequado para instalação em trilho de 35mm (de acordo com a norma EN60715).
4. Iluminação ou sistema de controle de iluminação.
1. Quando o interruptor é acionado, o contato de controle é fechado, a iluminação é acesa e o atraso começa.
2. Terminado o tempo especificado, o contato de controle é desconectado e a iluminação é apagada.
3. Adequado para instalação em trilho de 35mm (de acordo com a norma EN60715).
4. Iluminação ou sistema de controle de iluminação.

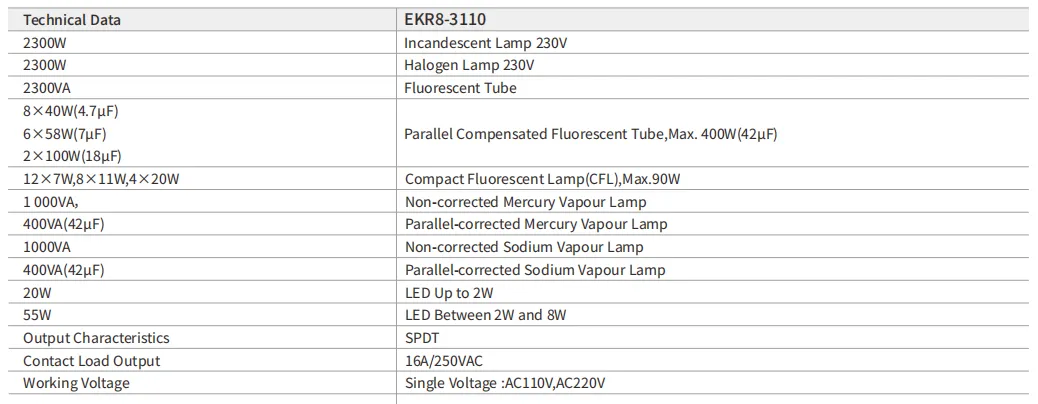

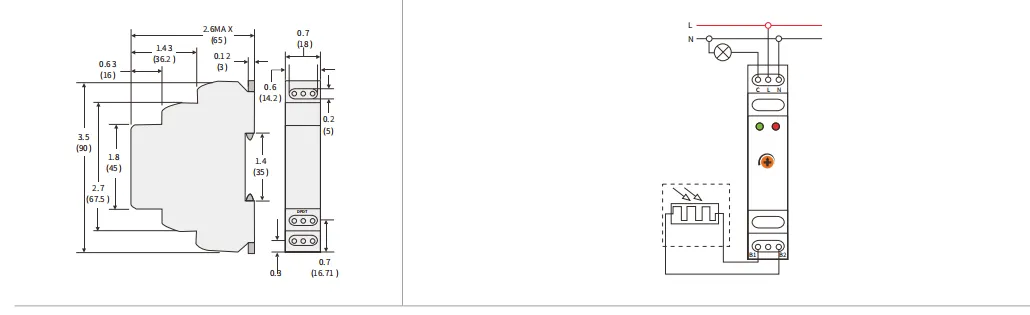

EKR8-3110 |

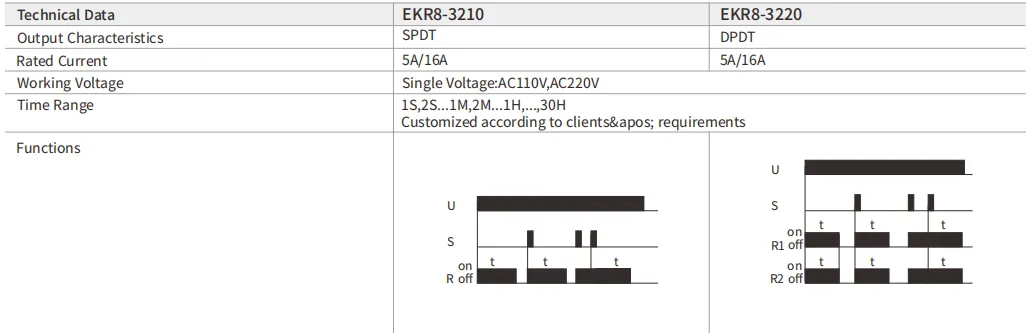

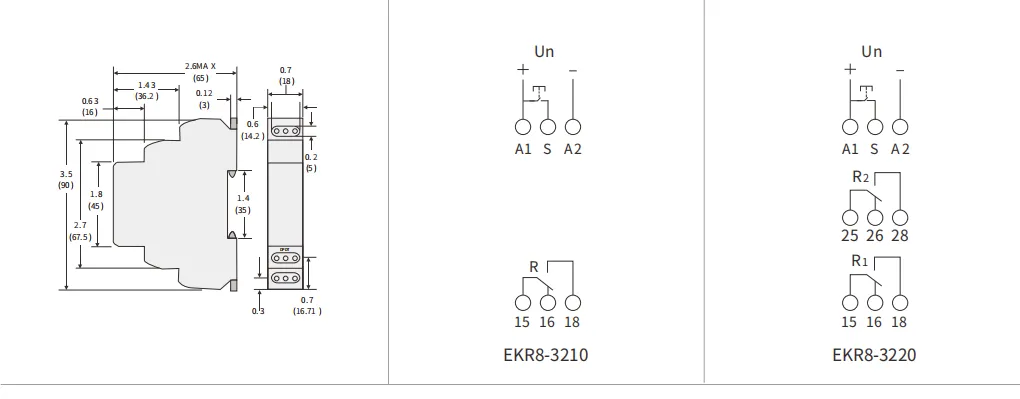

EKR8-3210/ 3220 |

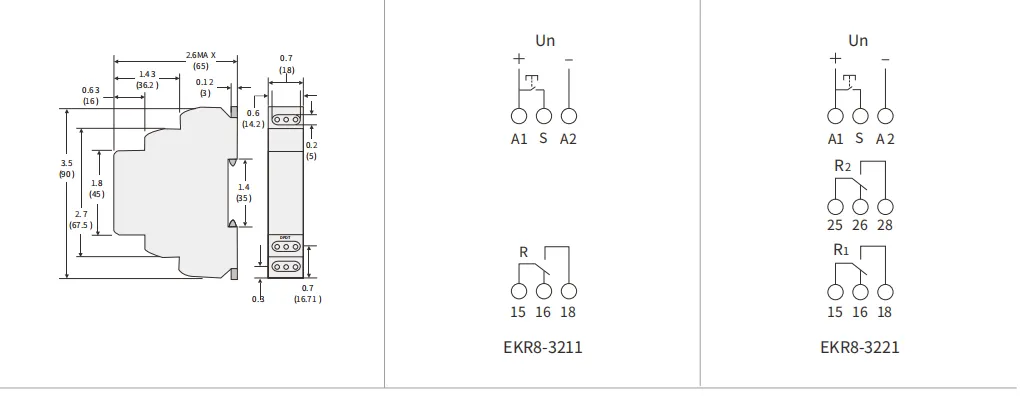

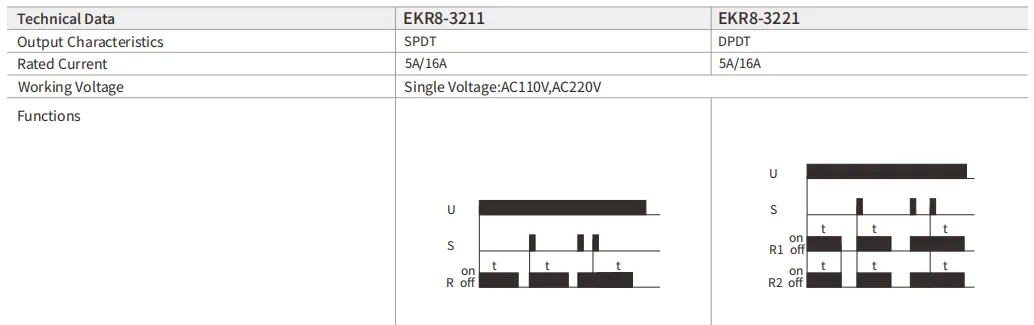

EKR8-3211/3221 |
EKR8-3110 |
EKR8-3210/3220 |
EKR8-3211/3221 |

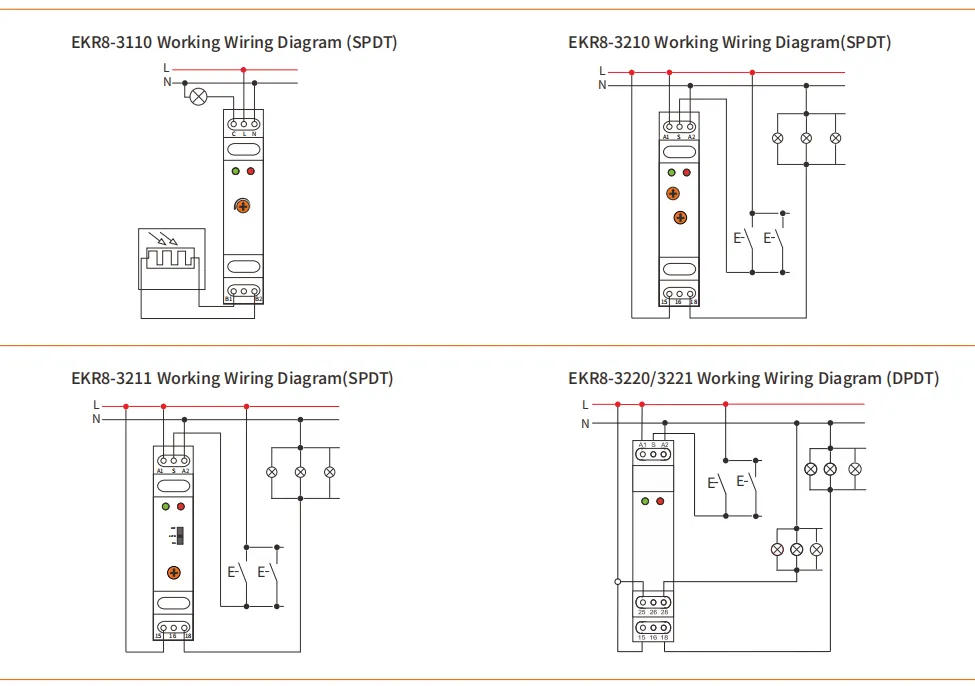

Diagrama de fiação de trabalho |
Número de referência | Especificação |
EKR8-311011016 | Interruptor ativado por luz 1 botão SPDT comutador rotativo 110V 16A |
EKR8-311022016 | Interruptor ativado por luz 1 botão SPDT comutador rotativo 220V 16A |
EKR8-32101105 | Interruptor de tempo de luz de escada 2 botão SPDT interruptor rotativo 110V 5A |
EKR8-32102205 | Interruptor de tempo de luz de escada 2 botão SPDT interruptor rotativo 220V 5A |
EKR8-3210H005 | Chave de tempo de luz de escada 2 botão SPDT chave rotativa 110-240VAC/DC 5A |
EKR8-321011016 | Interruptor de tempo de luz de escada 2 botão SPDT interruptor rotativo 110V 16A |
EKR8-321022016 | Interruptor de tempo de luz de escada 2 botão SPDT interruptor rotativo 220V 16A |
EKR8-3210H0016 | Chave de tempo de luz de escada 2 botão SPDT chave rotativa 110-240VAC/DC 16A |
EKR8-32201105 | Interruptor de tempo de luz de escada 2 botão DPDT interruptor rotativo 110V 5A |
EKR8-32202205 | Interruptor de tempo de luz de escada 2 botão DPDT interruptor rotativo 220V 5A |
EKR8-3220H005 | Chave de tempo de luz de escada 2 botão Chave rotativa DPDT 110-240VAC/DC 5A |
EKR8-322011016 | Interruptor de tempo de luz de escada 2 botão DPDT interruptor rotativo 110V 16A |
EKR8-322022016 | Interruptor de tempo de luz de escada 2 botão DPDT interruptor rotativo 220V 16A |
EKR8-3220H0016 | Chave de tempo de luz de escada 2 botão Chave rotativa DPDT 110-240VAC/DC 16A |
EKR8-32111105 | Interruptor de tempo de luz de escada 2 botão SPDT interruptor de alternância 110V 5A |
EKR8-32112205 | Interruptor de tempo de luz de escada 2 botão SPDT interruptor de alternância 220V 5A |
EKR8-3211H005 | Interruptor de tempo de luz de escada 2 botão SPDT interruptor de alternância 110-240VAC/DC 5A |
EKR8-321111016 | Interruptor de tempo de luz de escada 2 botão SPDT interruptor de alternância 110V 16A |
EKR8-321122016 | Interruptor de tempo de luz de escada 2 botão SPDT interruptor de alternância 220V 16A |
EKR8-3211H0016 | Interruptor horário da luz da escada 2 botão SPDT 110-240VAC/DC 16A |
EKR8-32211105 | Interruptor de tempo de luz de escada 2 botão DPDT interruptor de alternância 110V 5A |
EKR8-32212205 | Interruptor de tempo de luz de escada 2 botão DPDT interruptor de alternância 220V 5A |
EKR8-3221H005 | Interruptor de tempo de luz de escada 2 botão DPDT interruptor de alternância 110-240VAC/DC 5A |
EKR8-322111016 | Interruptor de tempo de luz de escada 2 botão DPDT interruptor de alternância 110V 16A |
EKR8-322122016 | Interruptor de tempo de luz de escada 2 botão DPDT interruptor de alternância 220V 16A |
EKR8-3221H0016 | Interruptor de tempo de luz de escada 2 botão DPDT interruptor de alternância 110-240VAC/DC 16A |
