Uma chave de comutação é projetada para transferir uma casa ou eletricidade comercial da rede elétrica comercial para um gerador local quando ocorre uma interrupção também conhecida como chaves de transferência, elas se conectam diretamente à fonte ou linha de energia comercial do gerador e à casa.

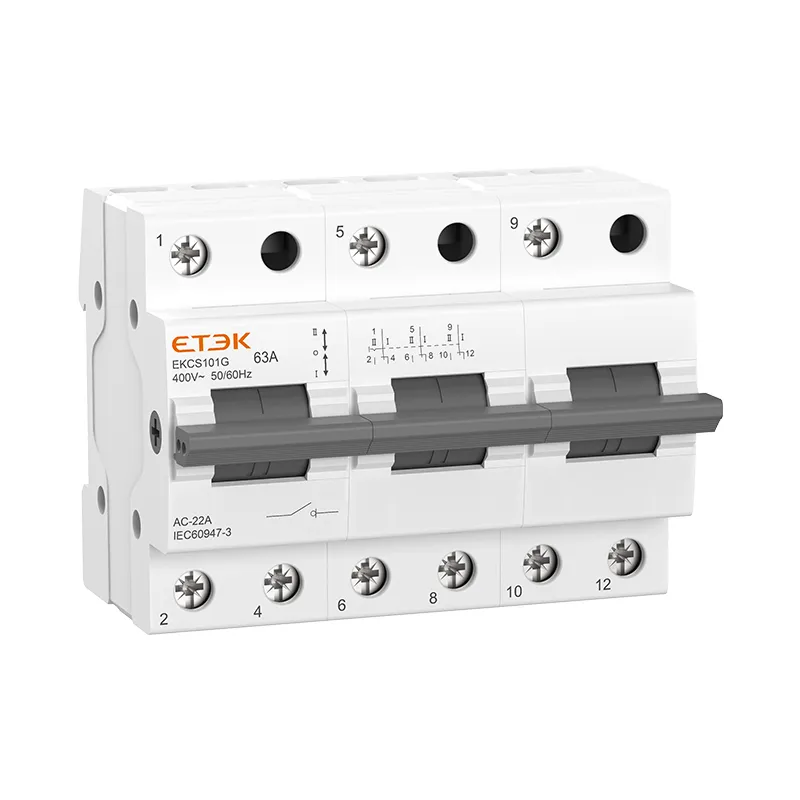

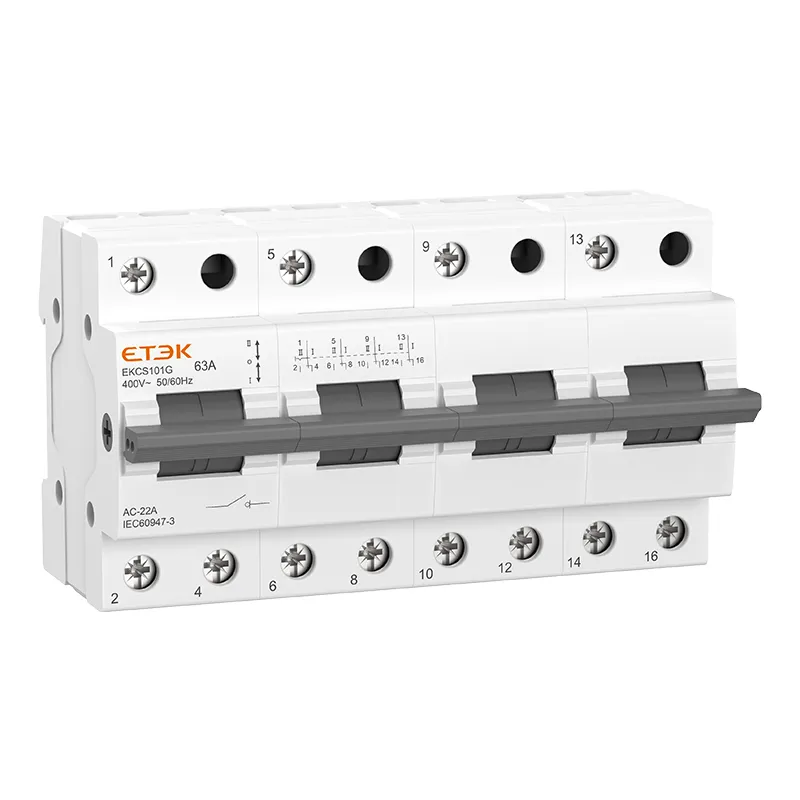

O interruptor de isolamento de conversão de energia dupla montado em trilho EKCS101G tem quatro funções de ligar, desligar, conversão e isolamento. Pode ser ligado e desligado livremente entre duas cargas transportadas por um grupo de linhas ou em duas fontes de energia. É usado para ligar-desligar e alternar entre, usando instalação em trilho padrão DIN (35 × 7,5), o invólucro é feito de moldagem por injeção PA66, com alto desempenho retardador de chama, é um produto ideal que precisa ser usado para comutação e abertura e fechamento em equipamentos e circuitos industriais. A corrente máxima pode chegar a 125A, e é conveniente e seguro instalar e conectar o trilho guia.
1. Quando o punho atinge a posição I: 1.5 e 2.6 estão conectados.
2.Quando a alça atinge a posição de II: 1,5 e 4,8 estão conectados.
3.Quando a alça está na posição intermediária: ambos os grupos são desconectados.
Dados técnicos | |
Tensão nominal | 240/415V~ |
Corrente Nominal | 63A, 80A, 100A, 125A |
frequência nominal | 50/60 Hz |
Número de postes | 1,2,3,4P |
Formulário de Contato | 1-0-2 |
Características elétricas | |
Vida elétrica | 1500 ciclos |
Vida Mecânica | 8500 ciclos |
Grau de proteção | IP20 |
Temperatura ambiente | -5℃...40℃ |
Tamanho do Terminal/Cabo | 50mm² |
Montagem | Em Din EN60715(35mm) por meio de dispositivo de clipe rápido |
1P |
2P |
3P |
4P |
