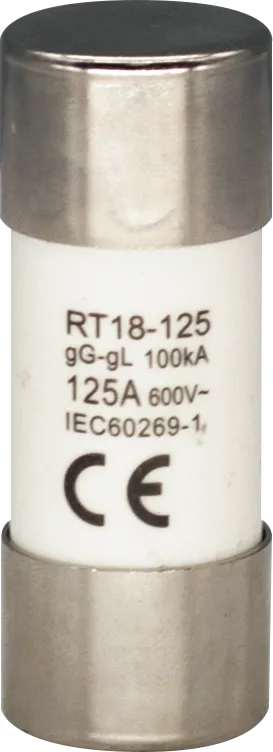

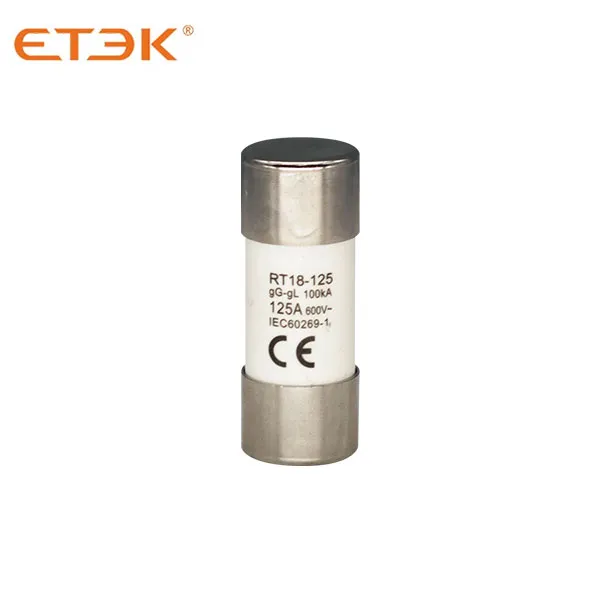

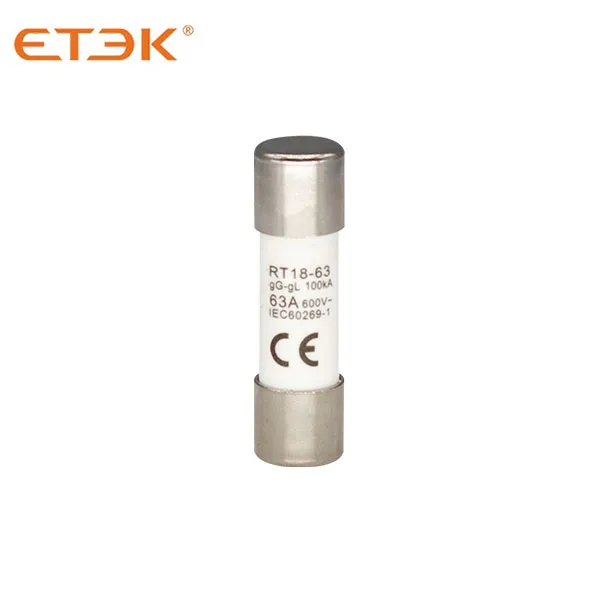

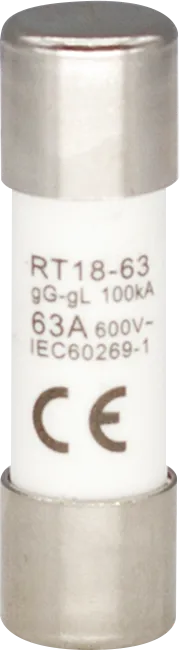

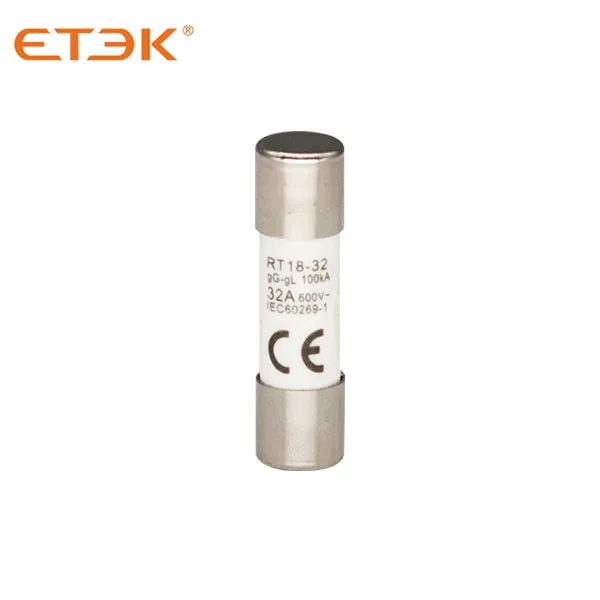

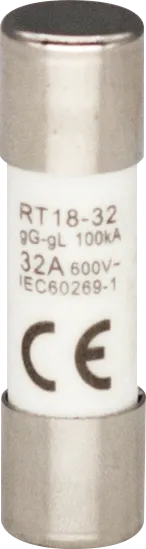

Um fusível é um dispositivo de proteção de circuito substituível que fornece proteção tanto para o equipamento quanto para o operador do equipamento em caso de sobrecarga do circuito. É comumente conectado a um circuito em série e, quando a corrente de falha aumenta para um determinado valor, o fusível queima para cortar o circuito, de modo a cumprir o objetivo de proteger outros equipamentos no circuito. O fusível é o componente mais comumente usado em um circuito de proteção contra sobrecorrente. O fusível tradicional consiste principalmente em duas partes de um corpo de tubo, das quais ambas as extremidades têm terminais de conexão de metal e o metal derrete no corpo do tubo. A maioria dos fusíveis são em forma de cilindro, ou seja, construção de cartucho.
O fusível pode suportar sobrecarga em uma determinada faixa quando ocorre flutuação de corrente devido à fonte de alimentação ou interferência externa;
Quando uma corrente de sobrecarga maior aparecer no circuito, o fusível deve cortar o circuito no tempo definido para proteger outras partes elétricas do circuito;
Quando uma corrente muito grande aparece devido a um curto-circuito, o fusível pode cortar o circuito com segurança para evitar danos por corrente de sobrecarga.
Material | porcelana, cobre |
Ui de Tensão Nominal | CA 500V,600V |
Corrente nominal em | 1-125A |
Dimensões | 10x38mm,14x51mm,22x58mm |
Personagem | gG, aM, ou |
Capacidade de quebra | 100kA,120kA |
Avaliação atual | Tamanho e Modo No. | |||
10x38mm | 14x51mm | 22x58mm | ||
1A | EKFL1001 | |||
2A | EKFL1002 | |||
4A | EKFL1004 | |||
6A | EKFL1006 | EKFL1406 | ||
8A | EKFL1008 | EKFL1408 | ||
10A | EKFL1010 | EKFL1410 | ||
12A | EKFL1012 | EKFL1412 | ||
16A | EKFL1016 | EKFL1416 | ||
20A | EKFL1020 | EKFL1420 | ||
25A | EKFL1025 | EKFL1425 | EKFL2225 | |
32A | EKFL1032 | EKFL1432 | EKFL2232 | |
40A | EKFL1440 | EKFL2240 | ||
50A | EKFL1450 | EKFL2250 | ||
63A | EKFL1463 | EKFL2263 | ||
80A | EKFL2280 | |||
100A | EKFL22100 | |||
125A | EKFL22125 | |||
Capacidade de quebra | gG tipo AC 500V | 120kA | 120kA | 120kA |
aM tipo AC 500V | 100kA | 100kA | 100kA | |
oR tipo AC 600V | 100kA | 100kA | 100kA | |
Classificação de tensão | AC 690V | CA 690 | CA 690 | |
Peso(g) | 8.4 | 20,5 | 58 |
